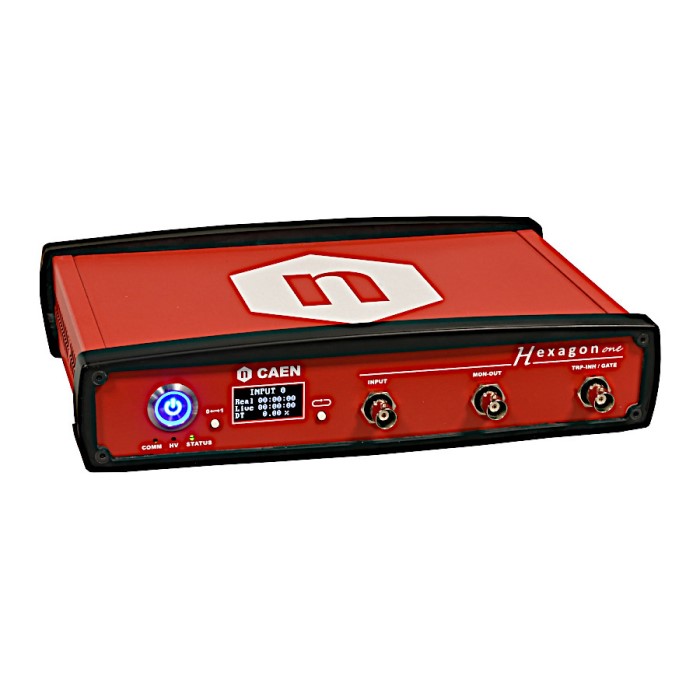

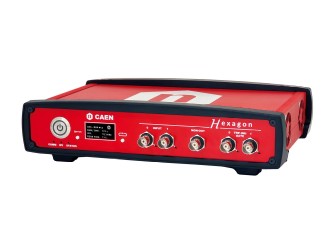

Цифровой многоканальный анализатор Hexagon, 1/2 канала

Hexagon – это автономный одно- или двухцифровой 32k MCA, объединяющий входной каскад для формирования сигнала, быстрый аналого-цифровой преобразователь (АЦП), алгоритмы цифровой обработки, высоковольтный источник питания и предусилитель в компактном настольном форм-факторе.

Прибор подходит для полупроводниковых детекторов с высоким энергетическим разрешением, таких как ОЧГ и кремниевые детекторы, для CZT, а также для сцинтилляционных детекторов, таких как Nal и LaBr₃. Он может управлять положительными и отрицательными сигналами от детекторов предусилителя с резистивной обратной связью или транзисторным сбросом; дополнительно принимает сигналы, поступающие от анодов ФЭУ.

Особенности:

• Одинарный и двойной 32k цифровой MCA и импульсный процессор;
• Полностью поддерживается высокопроизводительным программным обеспечением для количественной спектрометрии Quantus;
• Обеспечивает анализ высоты импульса (PHA с MSS и coinc / antocoinc), списки с отметками времени и режимы многоканального масштабирования (MCS);
• Идеально подходит для приложений спектроскопии высокого разрешения с использованием HPGe, CZT, кремния и сцинтилляционных детекторов, таких как NaI и LaBr₃;
• Поддерживает резистивную обратную связь и предусилители сброса транзисторов, а также анодные сигналы ФЭУ;
• Встроенная твердотельная память поддерживает возможность хранения списков и спектральных данных (более 200 000 спектров).;
• Веб-интерфейс для быстрого поиска сведений о плате, обновления встроенного программного обеспечения и просмотра файлов выходных данных.

Режимы работы

Hexagon можно настроить для работы в режиме сбора данных анализа высоты импульса (PHA), в режиме сбора данных многоканального масштабирования (MCS) или в обоих режимах PHA и MCS одновременно. Несколько спектров PHA могут быть собраны с использованием режима многоспектрального масштабирования (MSS) без потери данных при переключении на новый спектр. Режим списка с отметкой времени позволяет сохранять события времени и энергии либо во встроенной памяти, либо на главном компьютере для автономного анализа и последующей обработки. Аналоговые входные сигналы и выходы внутренних цифровых фильтров можно проверять в режиме Signal Inspector. Кроме того, сбор данных Compton / AntiCompton поддерживается за счет использования версии с 2 входными каналами.

Оборудование ввода-вывода и дополнительные функции

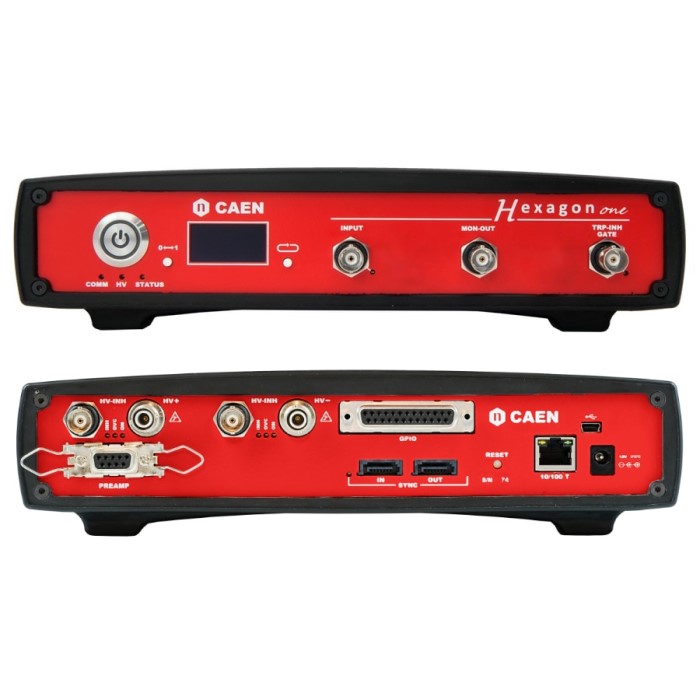

Hexagon оснащен разъемами ввода-вывода, которые поддерживают ряд функций, выходящих за рамки стандартной функциональности MCA. Разъем ввода-вывода DB25 поддерживает запуск / остановку PHA, SCA, MCS, совпадение / противодействие, запуск / остановку сбора данных, ICR, состояние выполнения, смену выборки и сигналы готовности к выборке. Разъемы BNC предназначены для отключения транзисторного предусилителя сброса (TRP), при котором отключение происходит по внешнему цифровому сигналу и может быть продлено во времени с помощью программирования. Два разъема SATA обеспечивают очень точную синхронизацию нескольких плат, выравнивание временных меток и построение системы с помощью простой последовательной цепочки. Светодиодные индикаторы на передней панели информируют пользователя о состоянии платы и ввода-вывода, полярности источника питания и состоянии синхронизации с несколькими платами. OLED-дисплей отображает общую информацию о плате, статистику ICR, OCR в реальном времени, время работы в режиме реального времени, а также подробную информацию о выходе канала HVPS.

Источники питания высокого и низковольтного напряжения

Hexagon может обеспечивать высокочастотное смещение до двух детекторов. Три диапазона напряжения и тока смещения, которые программно настраиваются для каждого канала и защищены аппаратным обеспечением, позволяют пользователю адаптировать выходной сигнал V / I к конкретным типам детекторов, таким как ФЭУ (2 кВ / 1 мА), ОЧГ (5 кВ / 30 мкмА) и кремний (500 В / 50 мкмА). Двухканальная версия Hexagon позволяет пользователю выбирать конфигурацию полярности при заказе: Положительная-положительная, отрицательная-отрицательная или смешанная. Версия Hexagon с 1 входным каналом поставляется с конфигурацией HVPS, которая включает 1-канальную положительную полярность и 1-канальную отрицательную полярность. HV inhibit поддерживается как с положительной, так и с отрицательной полярностью. В Hexagon также встроены выходы низкого напряжения (± 12 В / 100 мА и ± 24 В / 50 мА) для питания предусилителей. Температуру детектора и уровень азота можно контролировать с помощью внешнего интерфейса датчика.

Программное обеспечение

Hexagon управляется Quantus, программным обеспечением общего назначения для количественной гамма-спектроскопии. Независимо от геометрии детектора или используемого образца, Quantus может анализировать любой зарегистрированный спектр гамма-излучения для идентификации и количественного определения радионуклидов. Одновременно можно анализировать несколько спектров и / или получать данные от нескольких подключенных детекторов. Расширенный графический пользовательский интерфейс включает инструменты для широкого набора необходимых функций анализа: поиск пиков, вычитание непрерывности пиков, квалификация пиков, автоматическое определение рентабельности инвестиций, калибровка энергии с визуальным взаимодействием, калибровка FWHM, калибровка эффективности, идентификация нуклидов и расчет активности.

Hexagon сохраняет совместимость с MC2Analyzer (MC2A), многоплатным программным обеспечением CAEN для конфигурирования и сбора данных с базовым анализом спектра (ROI, калибровка энергии, FWHM, статистика), поддерживая все MCA CAEN и цифровые преобразователи, работающие по алгоритму DPP-PHA.

Встроенный ARM-процессор на базе Linux делает Hexagon хорошо подходящим для операций без присмотра. Используя преимущества доступного инструмента SDK, пользователь может настроить программное обеспечение (работающее на встроенном или на внешнем ПК). Параметры алгоритмов обработки могут быть настроены в соответствии с детектором или приложением, и могут быть разработаны пользовательские процедуры для автоматизированных операций, таких как запись спектра и списков на борту, настройки сбора данных, протоколирование и автономный сбор данных при отключении от внешних хостов.

Возможность подключения

Hexagon можно управлять с помощью прямого подключения "точка-точка" через USB 2.0 и с помощью удаленного сетевого подключения через порт Ethernet 10/100t. Модуль также имеет веб-интерфейс, который поддерживает основные операции (без программного обеспечения для спектроскопии) простым открытием веб-браузера. Веб-интерфейс - это быстрый и полезный инструмент для поиска базовой информации о плате (например, тип модели, серийный номер, версия встроенного ПО, средние значения загрузки процессора, реальная занятость памяти), для извлечения файлов, сохраненных во встроенной памяти, для настройки рабочих функций для каждого запуска (например, упорядочивать, вырезать, копировать / вставлять файлы, создавать и удалять каталоги, права пользователя и т.д.), а также для управления сетевыми настройками и обновления встроенного программного обеспечения.
