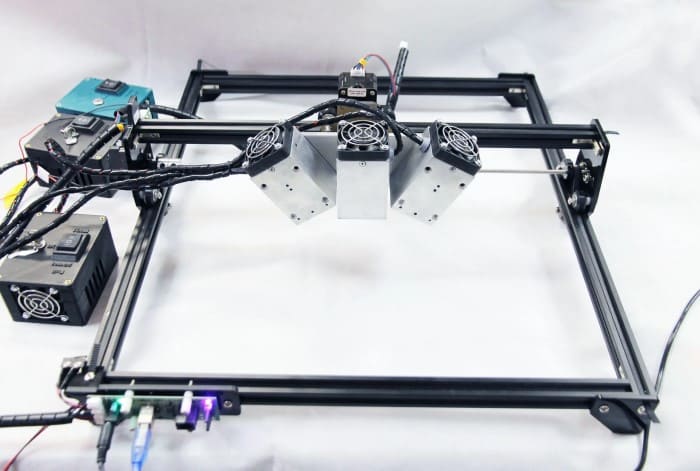

Система тройного лазерного пучка мощностью 30 Вт позволяет объединять 3 пучка от лазеров вместе под небольшим углом. Объединение 3 пучков вместе увеличивает плотность мощности на месте и позволяет быстро и эффективно выполнять лазерную гравировку на любых поверхностях без гравировальной пасты (кроме латуни и меди). Для латуни и меди вам понадобится паста для гравировки, такая как Cermark или Dry Lube Moly, или термопаста.
Особенности:- Три совмещенных лазера; - Выходная мощность до 30 Вт; - Длина волны 445 нм. Применения:- Лазерная гравировка любых поверхностей. |
Комплектация:- 3x 10 Вт лазерных модуля 445 нм - 3x больших корпуса (лазерные драйверы) - Лазерные защитные очки; - Разводка разъемов лазера; - 1x блок питания 12 В 15 А; - Защитные перчатки; - Алюминиевая фокусирующая пластина. |
Технические характеристики:
|
Параметр |
Значение |
|
Тип лазера |
Лазерный диод Nichia |
|
Выходная оптическая мощность импульсного лазера |
3x (10000 мВт ± 10%) = 30000 мВт ± 10% |
|
Непрерывная выходная оптическая мощность лазера |
3x (7000 мВт ± 10 %) = 21 000 мВт ± 10 % |
|
Фокусное расстояние |
60-800 мм (фиксированное) для трехэлементного объектива |
|
Длина волны лазера |
445 нм |
|
Тип объектива |
3-элементный длиннофокусный объектив |
|
Время работы |
Протестировано 48-72 часа непрерывно |
|
Напряжение |
9-12 В постоянного тока |
|
Общее потребление тока (включая охлаждение TEC) |
~12-15 А |
|
Охлаждение |
Активный воздушный поток |
|
Крепление |
Универсальное |
|
Минимальный размер пятна лазера |
~0.175 мм (175 мкм) |
|
Регулировка мощности |
Mo1 PCB |
|
Класс лазера |
4 класс |
|
Драйвер лазера |
Внешний (внутри корпуса лазера) |
|
Срок службы |
10 000 часов |
|
Техническое обслуживание |
Необходимость содержания линзы лазера в чистоте |
Лазер работает по принципу Plug-and-Play
Просто установите лазер на шпиндель или экструдер, не снимая их. Подсоедините провода к вентилятору / шпинделю / лазерному контакту на вашей плате. Сгенерируйте G-код и запустите лазер со своего компьютера или SD-карты.
Сертификация
Данным установкам не требуется обязательная сертификация.
Тесты и подтверждение работы
Все лазеры собираются и тестируются вручную, что снижает риск отказа. Каждый отдельный лазер перед отправкой тестируется на специальном стенде.
Лазерная безопасность
Ваша безопасность и защита является нашим главным приоритетом. Все лазеры поставляются с защитными очками. Работа с лазером в защитных очках безопасна и безвредна. Однако, если вам нужна дополнительная защита, вы можете добавить акриловую пластину или окно к 3D-принтеру или фрезерному станку с ЧПУ. Она должна быть изготовлена из черного, зеленого или красного акрила. Это не даст выйти лазерному излучению и сделает работу с лазером более комфортной.
Параметры лазерной резки/гравировки:
|
|
Лазерная резка |
Лазерная гравировка | ||
|
Материал |
Скорость |
Количество повторений, раз |
Скорость |
Количество повторений, раз |
|
Дерево/фанера 2 мм |
100-150 |
1 |
500-1500 |
1 |
|
Дерево/фанера 3 мм |
100-150 |
1-2 |
500-1500 |
1 |
|
Дерево/фанера 4 мм |
100-150 |
2-3 |
500-1500 |
1 |
|
Дерево/фанера 5 мм |
100-150 |
3-5 |
500-1500 |
1 |
|
|
|
|
|
|
|
Темный акрил 2 мм |
150-350 |
1 |
500-1500 |
1 |
|
Темный акрил 3 мм |
150-350 |
1 |
500-1500 |
1 |
|
Темный акрил 5 мм |
150-350 |
1 |
500-1500 |
1 |
|
Темный акрил 8 мм |
150-350 |
1-2 |
500-1500 |
1 |
|
|
|
|
|
|
|
Камень |
- |
- |
100-500 |
1 |
|
Стекло |
- |
- |
100-500 |
1 |
|
Нержавеющая сталь |
- |
- |
200-400 |
1 |
|
Медь |
- |
- |
200-400 |
1 |
|
Латунь |
- |
- |
200-400 |
1 |
|
Анодированный / окрашенный алюминий |
- |
- |
500-1500 |
1 |
|
Полированный алюминий |
- |
- |
200-400 |
1 |
