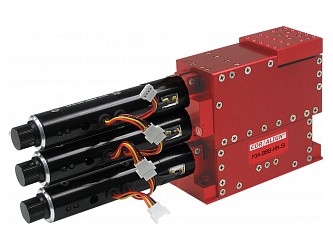

I3005 XYZ – серия высокоточных позиционеров сверхвысокого разрешения, в которых используется сверхточный привод с линейным шаговым двигателем, обеспечивающий лучший в отрасли двунаправленный люфт 0.1 мкм с возможностью инкрементного перемещения с разрешением менее 20 нм по осям X и Y.
Позиционеры обеспечивают высокую производительность и стабильность, которая соответствует требованиям выравнивания одномодового волокна. Трансляторы имеют встроенную платформу позиционирования без трения, что позволяет приводам работать с равномерной нагрузкой. При юстировке волноводов по осям X И Y обычно требуется более чем в 5 раз более высокое разрешение, чем по оси Z. Позиционеры Luminos используют запатентованную технологию Ratio Drive по осям выравнивания X и Y. Все актуаторы XYZ перемещаются на 2.5 мм под управлением двигателя. Это приводит к 5-кратному увеличению точности по наиболее важным осям X и Y, обеспечивая невероятно низкий двунаправленный люфт 0.1 мкм с разрешением 20 нм без использования пьезодвигателей.
Особенности:- Запатентованная система 5x Ratio Drive обеспечивает превосходное разрешение 20 нм по оси XY; - Совмещенный центр вращения; - Компактная конструкция; - Внешние контроллеры шаговых двигателей для максимальной производительности; - Демпфированная внешняя конструкция корпуса обеспечивает превосходную нечувствительность к вибрациям; - Легкая алюминиевая конструкция позволяет легко перемещать систему с помощью другого оборудования; - Высокая механическая жесткость обеспечивает прочную и стабильную систему основания; - Запатентованный двойной линейный изгиб оси Z обеспечивает прямой ход без трения; - Вращение без угловых погрешностей. |
Применения:- Стыковка оптических волокон; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | ||
|
Перемещение | ||||
|
Перемещение актуатора |
Перемещение платформы | |||
|
Z |
12.7 |
12.7 |
мм | |
|
Y |
2.5 |
2.5 |
мм | |
|
X |
2.5 |
2.5 |
мм | |
|
Разрешение | ||||
|
Разрешение |
Всего шагов | |||
|
Z |
100 нм |
64000 | ||
|
Y |
20 нм |
64000 | ||
|
X |
20 нм |
64000 | ||
|
Конфигурация и погрешность | ||||
|
Тип изгиба |
Тип движения |
Погрешность | ||
|
Z |
Двойной |
Прямое |
- | |
|
Y |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
X |
Одинарный |
5x Ratio Drive |
30 (макс.) |
мкм |
|
Линейная жесткость | ||||
|
Z |
1600 |
кН/м | ||
|
Y |
1000 |
кН/м | ||
|
X |
260 |
кН/м | ||
|
Жесткость при кручении | ||||
|
Z-roll |
900 |
Нм/рад | ||
|
Y-yaw |
1300 |
Нм/рад | ||
|
X-pitch |
1500 |
Нм/рад | ||
|
Максимальная нагрузка | ||||
|
Статичная |
1 |
кг | ||
|
Мгновенная |
4.5 |
кг | ||
|
Физические параметры | ||||
|
Материал |
Алюминий | |||
|
Вес |
1 |
кг | ||
|
Размер |
114.3 х 44.5 х 96.5 |
мм | ||
Модели:
|
Модель |
Описание |
|
P3A-BBB-HN-SI |
Моторизированный трехосевой транслятор для микропозиционирования. Метрическая система. |
|
P3A-BBB-HN-I |
Моторизированный трехосевой транслятор для микропозиционирования. Дюймовая система. |
