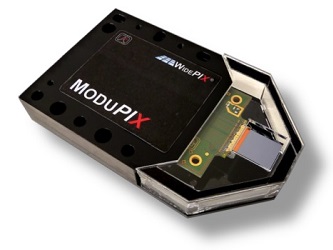

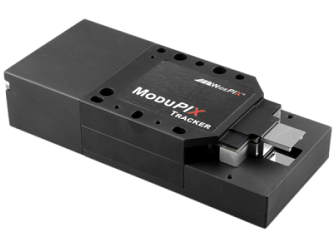

Камера ModuPIX компании Advacam изготовлена на основе позиционно-чувствительного детектора Timepix с быстрым параллельным считыванием благодаря чему достигается скорость считывания до 850 кадров в секунду в зависимости от заполненности кадров. Камера ModuPIX главным образом предназначена для отслеживания траекторий частиц, получения спектральных изображений и обнаружения ионов. Благодаря передовому алгоритму обработки данных камера ModuPIX может обнаружить ионы с пространственным разрешением до 200 нм.

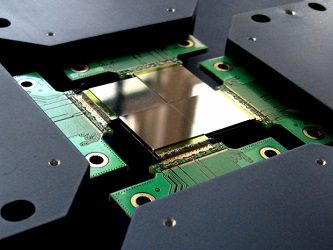

Камера ModuPIX может по требованию заказчика поставляться с различными конфигурациями расположения чипов Timepix (2х2, 1х4 или стек до 4-х чипов для отслеживания движения частиц в трехмерном пространстве). Каждый чип имеет независимый канал связи с интерфейсом USB 2.0, что обеспечивает быстрое считывание всей системы. Все модули в камере ModuPix могут работать синхронно или срабатывать индивидуально. Тип и толщина сенсора выбираются заказчиком из стандартных вариантов - 300 мкм, 500 мкм и 675 мкм (кремний (Si)).

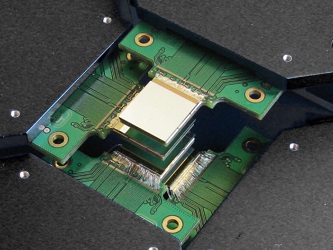

Каждый пиксель детектора Timepix соединен со считывающей электроникой через шарообразные контактные площадки интегрированные в чип размещенный под сенсором. Считывающая электроника в каждом пикселе обрабатывает сигнал с сенсора. Каждый пиксель либо считает число зарегистрированных фотонов/частиц или измеряет время прихода регистрируемых событий или измеряет энергию, передаваемую регистрируемым квантом. Каждый пиксель может быть запрограммирован для работы в одном из трех режимов: счет единичных частиц/фотонов, режим Time-over-Threshold (время над порогом), режим Time-of-Arrival (время прихода). В случае режима Time-over-Threshold или Time-of-Arrival считаются тактовые импульсы.
Камера ModuPIX может использоваться в различных применениях, таких как быстрая радиография (рентгеновских лучей, нейтронов, ионов), спектроскопическая томография (каждый пиксель записывает энергетический спектр), отслеживание частиц, времяпролетная визуализация, многослойная комптоновская камера (тонкий детектор располагается вверху, толстый детектор размещен под ним снизу). Детекторы Timepix могут быть адаптированы для визуализации нейтронов с помощью осаждения конверсионных экранов с добавлением 6LiF. Пространственное разрешение в некоторых применениях (например, медленные нейтроны) может достигать единиц микрон или даже субмикронных уровней (ионов).
Камера ModuPIX управляется с помощью интерфейса USB. Камера поставляется с базовым программным обеспечением управления PiXet LITE, которое поддерживает операционные системы MS Windows, Mac OS и Linux. Комплекс программного обеспечения PiXet PRO можно приобрести дополнительно.
Технические параметры позиционно-чувствительных рентгеновских камеры ModuPIX компании Advacam:
|
Параметр |
Значение |
|
Материал сенсора |
кремний (Si) |
|
Толщина сенсора |
300 мкм, 500 мкм и 675 мкм |
|
Активная область |
14х14 мм |
|
Скорость считывания |
850 кадров/с |
|
Совместимость для работы в вакууме |
да |
|
Интерфейс передачи данных |
USB 2.0 |
|
Число пикселей |
256х256, 2 слоя |
|
Шаг пикселя |
55 мкм |
|
Режим работы пикселя |
счет единичных фотонов, режим Time-over-Threshold (время над порогом), режим Time-of-Arrival (время прихода) |
|
Минимальная регистрируемая энергия |
5 кэВ до рентгеновских лучей |
|
Шаг порогового разрешения |
0.1 кэВ |
|
Энергетическое разрешение |
0.8 кэВ (THL) и 2 кэВ (ToT) |
|
Скорость счета фотонов одного пикселя |
3e6 фотонов/с/пиксель |
|
Тип чипа считывания |
Timepix |
|
Разрешение |
9 пар линий/мм |
|
Вес |
570 грамм |
|
Габаритные размеры |
171 x 70 x 36 мм (ДxШxВ) |
|
Программное обеспечение |
Pixet Pro |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
