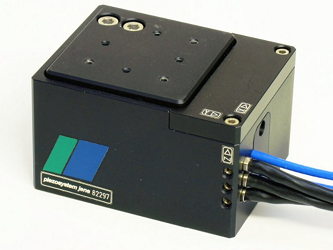

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии TRITOR 50 размером всего 52x35x42 мм3 с диапазоном смещений 50 мкм вдоль каждой оси. Универсальная конструкция обеспечивает отсутствие связанных с трением эффектов при смещении объектов с помощью данных трансляторов.
Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии TRITOR 50 Piezosystem Jena:
|
Параметр |
Ед. изм. |
TRITOR 50 |
TRITOR 50 CAP | |
|
Чертеж |
- |
|
| |
|
Оси смещений |
- |
X, Y, Z | ||
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
50 |
50 | |
|
Диапазон смещений систем с ОС* |
мкм |
- |
40 | |
|
Емкость по 1 оси (±20%)** |
мкФ |
|
1.0 | |
|
Встроенная система ОС |
- |
- |
Емкостной | |
|
Разрешение*** |
нм |
0.1 |
1.0 | |
|
Стабильность (тип.) |
нм |
- |
4 | |
|
Нелинейность (тип.) |
% |
- |
0.01 | |
|
Резонансная частота x/y/z |
Гц |
345/365/400 | ||
|
Жесткость |
Н/ мкм |
0.5/0.5/1 | ||
|
Макс. генерируемая сила x/y/z |
Тянущее усилие |
Н |
1/2/3 | |
|
Толкающее усилие |
14/16/29 | |||
|
Рабочий диапазон напряжений |
В |
-20...+130 | ||
|
|
Напряжение |
- |
LEMO 0S.302 | |
|
Разъем |
|
- |
|
|
|
|
Детектор |
- |
LEMO 0S.605 | |
|
Длина кабеля |
|
м |
1.2 |
2.0 |
|
Материал |
- |
Сталь/ Алюминий | ||
|
Габаритные размеры (ДхШхВ) |
мм |
55 x 42 x 35 | ||
|
Вес |
г |
115 |
215 | |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 CLE
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
Дополнительные варианты моделей трансляторов серии TRITOR 50 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
TRITOR 50 CAP Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем: Sub-D 15 |
|
