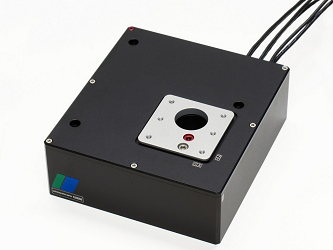

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии TRITOR 400 размером всего 116x106x40 мм3 с диапазоном смещений 400 мкм вдоль каждой оси. Универсальная конструкция обеспечивает отсутствие связанных с трением эффектов при смещении объектов с помощью данных трансляторов.
Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии TRITOR 400 Piezosystem Jena:
|
Параметры |
Ед. измерений |
TRITOR 400 |
TRITOR 400 SG |
TRITOR 400 CAP | |
|
Чертеж |
- |
|
|
| |
|
Оси перемещений |
- |
XYZ | |||
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
400 | |||
|
Диапазон смещений систем с ОС (±0,2%)* |
мкм |
- |
320 | ||
|
Емкость (±20%)** x/y/z |
мкФ |
14/14/14 |
6/6/14 | ||
|
Встроенный детектор перемещений |
- |
- |
Тензодатчик |
Емкостной детектор | |
|
Разрешение систем без ОС*** |
нм |
0.8 |
0.8 |
0.8 | |
|
Разрешение систем с ОС*** |
нм |
- |
35 |
1 | |
|
Стабильность (тип.) |
нм |
- |
10/8/9 |
13/10/10 | |
|
Резонансная частота x/y/z (без нагрузки) |
Гц |
180/280/140 | |||
|
Резонансная частота x/y/z (с нагрузкой 20 г) |
Гц |
178/236/193 | |||
|
Резонансная частота x/y/z (с нагрузкой 50 г) |
Гц |
162/218/167 | |||
|
Резонансная частота x/y/z (с нагрузкой 100 г) |
Гц |
143/153/142 | |||
|
Резонансная частота x/y/z (с нагрузкой 300 г) |
Гц |
105/115/135 | |||
|
Жесткость x/y/z |
Н/мкм |
0.3/0.3/0.25 | |||
|
Макс. толкающее усилие x/y/z |
Н |
|
120/120/100 |
| |
|
Макс. тянущее усилие x/y/z |
- |
|
12/12/10 |
| |
|
Макс. нагрузка |
Н |
100 |
100 |
40 | |
|
Рабочий диапазон напряжений |
В |
-20…+130 | |||
|
Разъем |
Мощность (x/y) |
- |
LEMO 0S.302 |
ODU 3pin | |
|
Мощность (z) |
- |
|
LEMO 0S.302 |
| |
|
Детектор |
- |
- |
LEMO 0S.304 |
LEMO 0S.650 | |
|
Длина кабеля |
м |
1.0 |
1.2 |
1.6 | |
|
Материал |
- |
Сталь/ Анодированный алюминий | |||
|
Габаритные размеры (ДxШхВ) |
мм |
116x106x40 |
116.5x106.5x40 |
116x106x40 | |
|
Апертура |
мм |
|
Ø12.5 |
| |
|
Вес |
|
г |
1050 |
1050 |
1100 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
