Поставщик
|
Piezosystem Jena |
|
Перемещение
|
трехосные XYZ |
|
Комплектующие систем
|
трансляторы |
|
Материал транслятора
|
стальные |

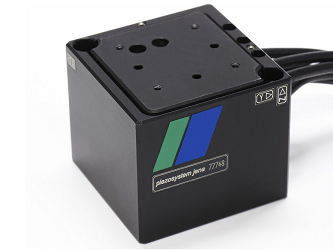

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии TRITOR 38 размером всего 25x25x25 мм3 с диапазоном смещений 38 мкм вдоль каждой оси. Универсальная кубическая конструкция обеспечивает отсутствие связанных с трением эффектов при смещении объектов с помощью данных трансляторов.
Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии TRITOR 38 Piezosystem Jena:
|
Параметр |
Ед. измерений |
TRITOR 38 |
TRITOR 38 SG | |
|
Чертеж |
- |
|
| |
|
Оси перемещений |
- |
X, Y, Z | ||
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
38 |
38 | |
|
Диапазон смещений систем с ОС (±0,2%)* |
мкм |
- |
30 | |
|
Емкость вдоль 1 оси (±20%)** |
мкФ |
0.7 | ||
|
Встроенная система ОС |
- |
- |
DMS | |
|
Разрешение*** |
нм |
0.07 |
0.8 | |
|
Стабильность (тип.) |
нм |
- |
22 | |
|
Нелинейность |
% |
- |
0.1 | |
|
Резонансная частота x/y/z |
Гц |
630/685/915 | ||
|
Жесткость |
Н/мкм |
0.5/0.45/0.8 | ||
|
Макс. генерируемая сила x/y/z |
тянущее усилие |
|
2/2/3 | |
|
|
Н |
|
| |
|
толкающее усилие |
|
19/17/30 | ||
|
Рабочий диапазон напряжений |
В |
-20…+130 | ||
|
|
Напряжение |
- |
LEMO 0S.302 | |
|
Разъем**** |
|
|
|
|
|
|
Детектор |
- |
- |
LEMO 0S.304 |
|
Длина кабеля |
|
м |
1.2 | |
|
Материал |
|
- |
Сталь/ Алюминий | |
|
Габаритные размеры (ДxШхВ) |
|
мм |
25 x 25 x 25 |
40 x 40 x 33.5 |
|
Вес |
|
г |
115 |
130 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
****Дополнительные варианты моделей трансляторов серии TRITOR 38 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
TRITOR 38 SG Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем: Sub-D 15 |
|
TRITOR 38 SG Extern |
Модель с предусилителем детектора для работы с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем детектора: ODU 4pin |
|
TRITOR 38 Vacuum |
Для работы в условиях вакуума до 10-7 гПа |
Длина кабеля в вакуумной камере: 60 см; Длина кабеля на воздухе: 2 м. |
