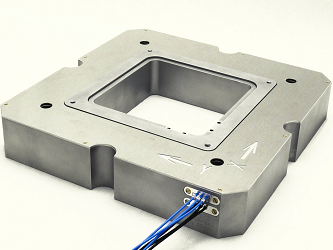

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии TRITOR 320 размером всего 320x320x55 мм3 с диапазоном смещений до 320 мкм. Данная платформа может быть оснащена встроенным детектором для обеспечения обратной связи. Она способно перемещать объекты весом до 20 кг. Универсальная конструкция обеспечивает отсутствие связанных с трением эффектов при смещении объектов с помощью данных трансляторов.
Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии TRITOR 320 Piezosystem Jena:
|
Параметры |
Ед. измерений |
TRITOR 320 |
TRITOR 320 CAP | ||
|
Оси смещений |
- |
X, Y, Z | |||
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
50/50/400 | |||
|
Диапазон смещений систем с ОС |
мкм |
- |
40/40/320 | ||
|
Емкость (±20%)** |
мкФ |
44/44/116 |
| ||
|
Встроенная система ОС |
- |
- |
Емкостной детектор | ||
|
Разрешение*** |
Систем без ОС |
нм |
0.1/0.1/0.8 |
| |
|
Систем с ОС |
нм |
- |
1 | ||
|
Резонансная частота |
без нагрузки |
Гц |
250/250/150 |
| |
|
с нагрузкой 12 кг |
Гц |
140/140/70 |
| ||
|
Жесткость |
Н/мкм |
36/36/4.2 |
| ||
|
Стабильность (тип.) |
нм |
- |
2/2/14 | ||
|
Нелинейность |
нм |
- |
10/10/250 | ||
|
Макс. толкающее усилие |
Н |
1800/1800/1680 | |||
|
Макс. тянущее усилие |
Н |
180/180/168 | |||
|
Макс. нагрузка |
Н |
200 | |||
|
Макс. толкающее усилие (в направлении перпендикулярном смещению) |
Н |
150 | |||
|
Рабочий диапазон напряжений |
В |
-20…+130 | |||
|
Разъем |
Сигнал |
- |
LEMO 0S.302/SUB-D | ||
|
Детектор |
- |
- |
LEMO 0S.650/SUB-D | ||
|
Длина кабеля |
м |
1 |
2 | ||
|
Материал |
- |
Сталь (немагнитная)/ Алюминий | |||
|
Габаритные размеры (ДxШхВ) |
мм |
320 x 320 x 55 | |||
|
Апертура |
мм |
150x150 | |||
|
Вес |
г |
8000 | |||
Примечания:
* Типичное значение измеренное с контроллером серии d-Drive;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Макс. значения силы (без изменения стандартных калибровочных значений).
Дополнительные варианты моделей трансляторов серии TRITOR 320 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
TRITOR 320 CAP Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем Sub-D 15 |
|
TRITOR 320 Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем Sub-D 15 |
