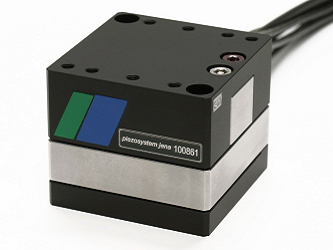

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии TRITOR 100 размером всего 40x40x34 мм3 с диапазоном смещений 100 мкм вдоль каждой оси. Данная платформа является одной из самых компактных систем позиционирования на рынке среди трансляторов со встроенным детектором для обеспечения обратной связи. Универсальная конструкция обеспечивает отсутствие связанных с трением эффектов при смещении объектов с помощью данных трансляторов.
Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии TRITOR 100 Piezosystem Jena:
|
Параметр |
Ед. измерений |
TRITOR 100 |
TRITOR 100 SG |
TRITOR 100 CAP | |
|
Чертеж |
- |
|
|
| |
|
Оси перемещений |
- |
|
X, Y, Z |
| |
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
100 |
100 |
100 | |
|
Диапазон смещений систем с ОС * |
мкм |
- |
80 |
80 | |
|
Емкость вдоль 1 оси |
мкФ |
1.8 |
1.8 |
1.8 | |
|
Встроенная система ОС |
- |
- |
Тензодатчик |
Емкостной детектор | |
|
Разрешение*** |
нм |
0.2 |
2 |
1 | |
|
Стабильность (тип.) |
нм |
- |
30 |
20 | |
|
Резонансная частота x/y/z |
Гц |
|
500/550/480 |
| |
|
Жесткость |
Н/мкм |
|
1/1/1 |
| |
|
Макс. генерируемая сила x/y/z |
тянущее усилие |
Н |
10/10/10 | ||
|
толкающее усилие |
100/100/100 | ||||
|
Рабочий диапазон напряжений |
В |
|
-20…+130 |
| |
|
Разъем**** |
Напряжение |
- |
|
LEMO 0S.302 |
|
|
Детектор |
- |
- |
LEMO 0S.304 |
LEMO 0S.650 | |
|
Длина кабеля |
м |
1.2 |
1.2 |
1.6 | |
|
Материал |
- |
|
Сталь/ Алюминий |
| |
|
Габаритные размеры (ДxШхВ) |
мм |
40 x 40 x 34 |
40 x 40 x 34 |
60 x 60 x 41 | |
|
Вес |
г |
165 |
160 |
550 | |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 CLE
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
****Дополнительные варианты моделей трансляторов серии TRITOR 100 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
TRITOR 100 SG Digital TRITOR 100 CAP Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем: Sub-D 15 |
|
TRITOR 100 SG Extern TRITOR 100 CAP Extern |
Модель с предусилителем детектора для работы с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем детектора: ODU 4pin |
|
TRITOR 100 Vacuum |
Для работы в условиях вакуума до 10-7 гПа |
Длина кабеля в вакуумной камере: 60 см; Длина кабеля на воздухе: 2 м. |
|
Поставщик
|
Piezosystem Jena |
