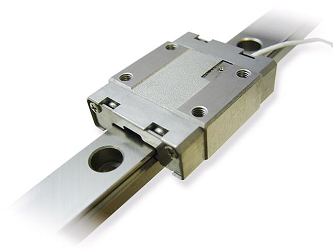

Линейные трансляторы серии SLL компании SmarAct основаны на платформах, перемещающихся с помощью механизма циркулирующего шарика. Компактная платформа в сочетании с рельсами различной длины позволяет создавать интересные решения для задач точного позиционирования на больших расстояниях или приложений с ограниченным пространством, но необходимостью перемещать элементы на большие расстояния. На один рельс можно поместить несколько платформ.

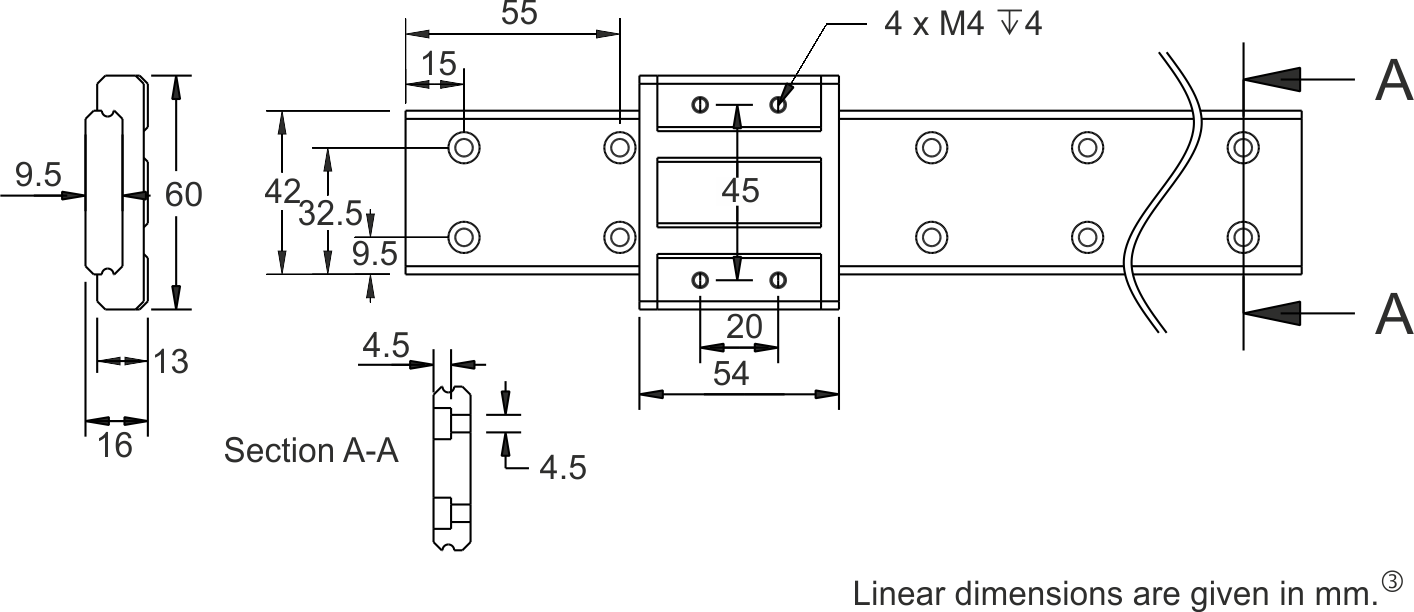

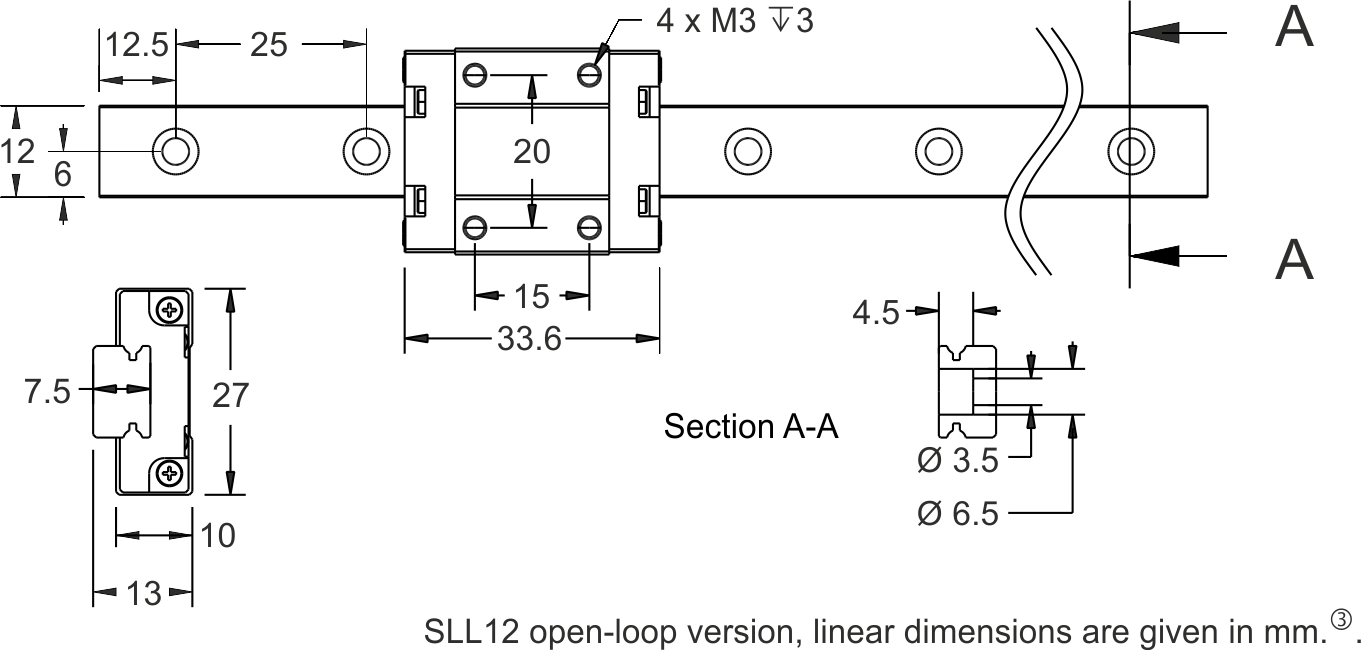

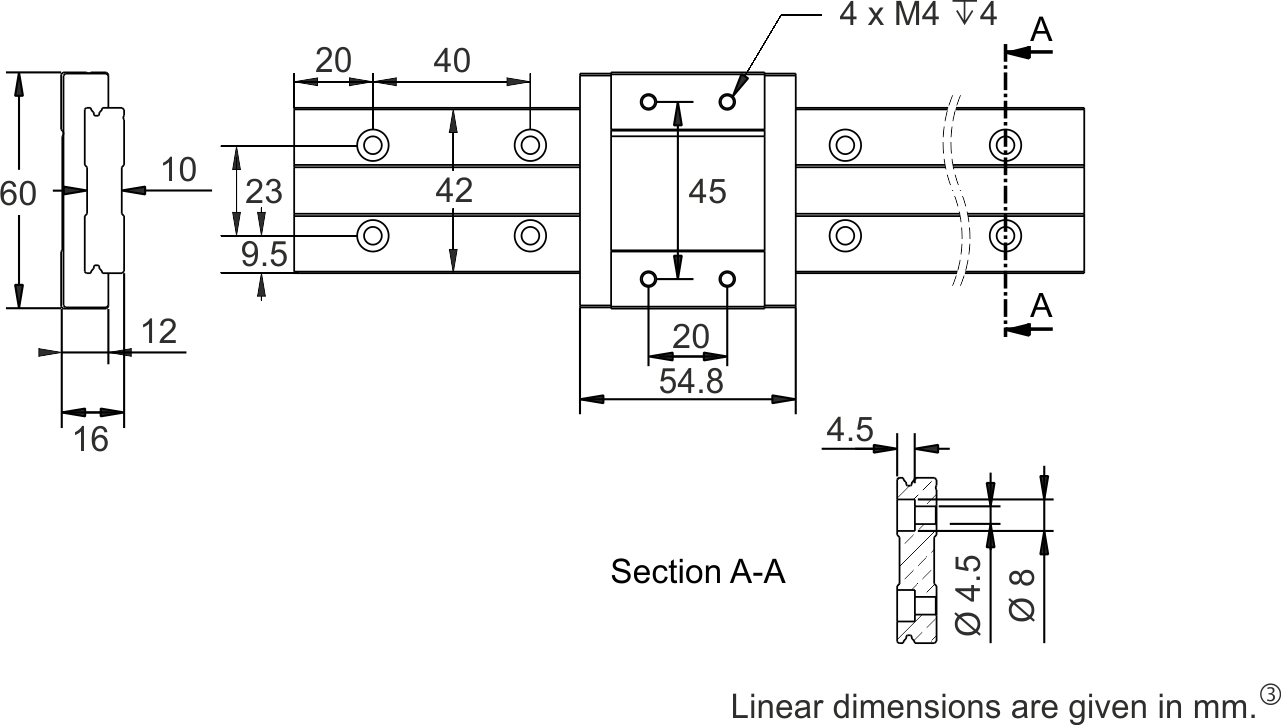

Линейные трансляторы SLL совместимы с любым контроллером SmarAct. Для закзаа доступны модели для работы в вакумме. Модели SLL12 осуществляют перемещение на расстояния в диапазоне от 70 до 475 мм. При этом максимальная нагрузку на платформу должна составлять не более 30 Н (3 кг). Линейные трансляторы SLLA42 обладают высокой точностью и разработаны специально для систем нанопозиционирования. Данные трансляторы предназначены для работы только в условиях атмосферного давления. Они осуществляют смещение на расстояния от 70 до 1480 мм. Таким же рабочим диапазоном обладают модели трансляторов SLLV42, но они доступны для заказа в виде моделей для работы в вакууме.
Дополнительные комплектующие
- Платформа с зажимом для фиксации элементов;
- Ограничитель хода;
- Адаптер для крепления рельс на оптический стол;
- Оптомеханические элементы для работы с рельсами, держатели и т.д.
Технические характеристики линейных трансляторов серии SLL
|
|
Трансляторы |
SLL | |
|
Серия |
SLL12 |
SLL(A/V)42 | |
|
|
|
|
|
|
Механические свойства |
Сила привода [Н] |
< 3 |
<5 |
|
Макс. сила реакции опоры [Н] |
30 |
30 | |
|
Макс. подъемная сила [Н] |
1.5 |
1.5 | |
|
Эффективная площадь [мм2] |
27 x 10 |
55.8 x 13 | |
|
Длина [мм] |
70 .. 495 |
70 .. 1500 | |
|
Вес [г] |
» 45 |
» 245 | |
|
Момент вращения вокруг горизонтальной оси [Н*м] |
6 |
25 | |
|
Момент вращения вокруг вертикальной оси [Н*м] |
6 |
25 | |
|
Крутящий момент [Н*м] |
11 |
90 | |
|
Без обратной связи |
Смещение [мм] |
35 .. 460 |
10 .. 940 |
|
Минимальный шаг перемещения1 [нм] |
50 .. 1500 |
50 .. 3000 | |
|
Диапазон сканирования пьезопривода [мкм] |
> 1.5 |
> 3 | |
|
Разрешение сканирования [нм] |
< 1 |
< 1 | |
|
Скорость [мм/с] |
> 20 |
> 20 | |
|
Макс. частота [кГц] |
18.5 |
18.5 | |
|
С обратной связью |
Разрешение сенсора [нм] |
1 |
1 |
|
Разрешение обратной связи [нм] |
1 (-S, -SC) 100 (-M) |
1 (-S, -SC) 100 (-M) | |
|
Стабильность, полный ход [нм] |
± 70 .. ± 450 |
± 70 .. ± 450 | |
|
Тип сенсоров |
-M, -S, -SC |
-M, -S, -SC | |
|
|
Работа в вакууме |
HV |
HV |
Примечания:
1 при низком уровне вибраций (-LV), в режиме сканирования < 1 нм, в другом: 50 – 1,500 нм
Типы сенсоров, встраиваемых в линейные трансляторы серии SLL:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток | |
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
Доступные модели трансляторов серии SLL
|
Модели трансляторов серии SLL |
|
Модели с несколькими платформами |
|
Модели с раззенкованными, резьбовыми отверстиями (M4) |
|
Черные анодированные модели (-BK) |
|
Резьбовые отверстия M4 необходимы для обратной связи |
|
Модели для работы в условиях высокого вакуума-HV (10-6 мбар) |
