Смещение
|
123 мм |
|
Комплектующие систем
|
трансляторы |

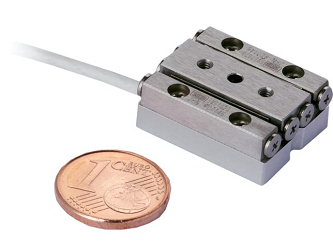

Трансляторы серии SLC представлены моделями разной ширины и высоты. Они обладают высокой жесткостью конструкции, а потому идеально подходят для систем микро- и нано позиционирования, в которых стабильность и точность стоят на первом месте. Все представленные трансляторы могут быть изготовлены из немагнитных материалов. Для заказа также доступны модели трансляторов для работы в условиях вакуума (до 10-11 мбар) и сверхнизких температур.
Несмотря на компактные размеры трансляторов, в каждый из них может быть встроен датчик контроля положения для задач микро- и нанопозиционирования без изменения его габаритных размеров. Благодаря этому транслятор SLC-1720-S – самая маленькая система нанопозиционирования с обратной связью и макроскопическим диапазоном перемещений.
Особенности:
- Разрешение: < 1 нм
- Сила привода: FB > 3.5 Н;
- Макс. сила реакции опоры: FN - 30 Н;
- Макс. подъемная сила: FL > 1.5 Н;
- Скорость: 20 мм/с.
Технические характеристики линейных трансляторов серии SLC
|
|
Трансляторы |
SLC |
|
|
Серия |
SLC-17 |
SLC-24 |
|
|
|
|
|
|
|
Механические свойства |
Сила привода [Н] |
³ 3.5 |
³ 3.5 |
|
Макс. сила реакции опоры [Н] |
20 .. 30 |
20 .. 30 |
|
|
Макс. подъемная сила [Н] |
1.5, 3 (-D) |
1.5, 3 (-D) |
|
|
Эффективная площадь [мм2] |
17 x 8.5 |
24 x 10.5 |
|
|
длина [мм] |
20 .. 80 |
30 .. 180 |
|
|
вес [г] |
13 .. 51 |
36 .. 216 |
|
|
Момент вращения вокруг горизонтальной оси [Н*м] |
0.6 .. 12.5 |
2.2 .. 49.1 |
|
|
Момент вращения вокруг вертикальной оси [Н*м] |
0.6 .. 12.5 |
2.2 .. 49.1 |
|
|
Крутящий момент [Н*м] |
0.4 .. 1.9 |
1.5 .. 6.1 |
|
|
Без обратной связи |
Смещение [мм] |
12 .. 51 |
16 .. 123 |
|
Минимальный шаг перемещения1 [нм] |
1 .. 1500 |
1 .. 1500 |
|
|
Диапазон сканирования пьезопривода [мкм] |
> 1.5 |
> 1.5 |
|
|
Разрешение сканирования [нм] |
< 1 |
< 1 |
|
|
Скорость [мм/с] |
> 20 |
> 20 |
|
|
Макс. частота [кГц] |
18.5 |
18.5 |
|
|
С обратной связью |
Разрешение сенсора [нм] |
1 |
1 |
|
Разрешение обратной связи [нм] |
1 (-S, -SC), 4 (-L), 100 (-M) |
1 (-S, -SC), 4 (-L), 100 (-M) |
|
|
Стабильность, полный ход [нм] |
± 25 ... ± 80 |
± 30 ... ± 180 |
|
|
Тип сенсоров |
-M, -S, -SC, -I, -L |
-M, -S, -SC, -I, -L |
|
|
|
Работа в вакууме |
HV, UHV |
HV, UHV |
Примечания:
1 при низком уровне вибраций (-LV), в режиме сканирования < 1 нм, в другом: 50 – 1,500 нм
Типы сенсоров, встраиваемых в линейные трансляторы серии SLC:
|
|
-M |
-I |
-L |
-S / -SC |
|
Тип сенсора |
оптический |
индуктивный |
оптический |
оптический |
|
Разрешение |
до 100 нм |
300 нм |
4 нм |
1 нм |
|
Стабильность |
до 1 мкм |
до 2.5 мкм |
до 50 нм (зависит от диапазона смещения) |
до 20 нм (зависит от диапазона смещения) |
|
Абсолютная точность |
10 мкм/м |
25 мкм/м |
5 мкм/м |
1 мкм/м |
|
Исходное положение |
Ограничитель хода |
Ограничитель хода или несколько контрольных меток |
одна (-S), несколько (-SC) контрольных меток |
|
|
Контроллер |
SCU, MCS |
EMS 2D/3D |
SCU, MCS, SDC/SDC2 |
MCS, SDC/SDC2 |
|
Работа в условиях вакуума |
Только при атмосферном давлении |
до 10-6 мбар |
Только при атмосферном давлении |
до 10-11 мбар |
|
Минимальный транслятор |
SLC-1730-M / SR-4011-M |
SLC-1730-I |
SLC-1720-L / SR-4011-L |
SLC-1720-S / SR-2013-S |
Модели трансляторов серии SLC-17
Трансляторы серии SLC-17 обладают шириной 17 мм и высотой 8.5 мм.
|
Модель |
Диапазон смещений (мм) |
Размеры (мм) |
Стабильность (нм) |
Нормальная нагрузка (Н) |
Чертеж |
|

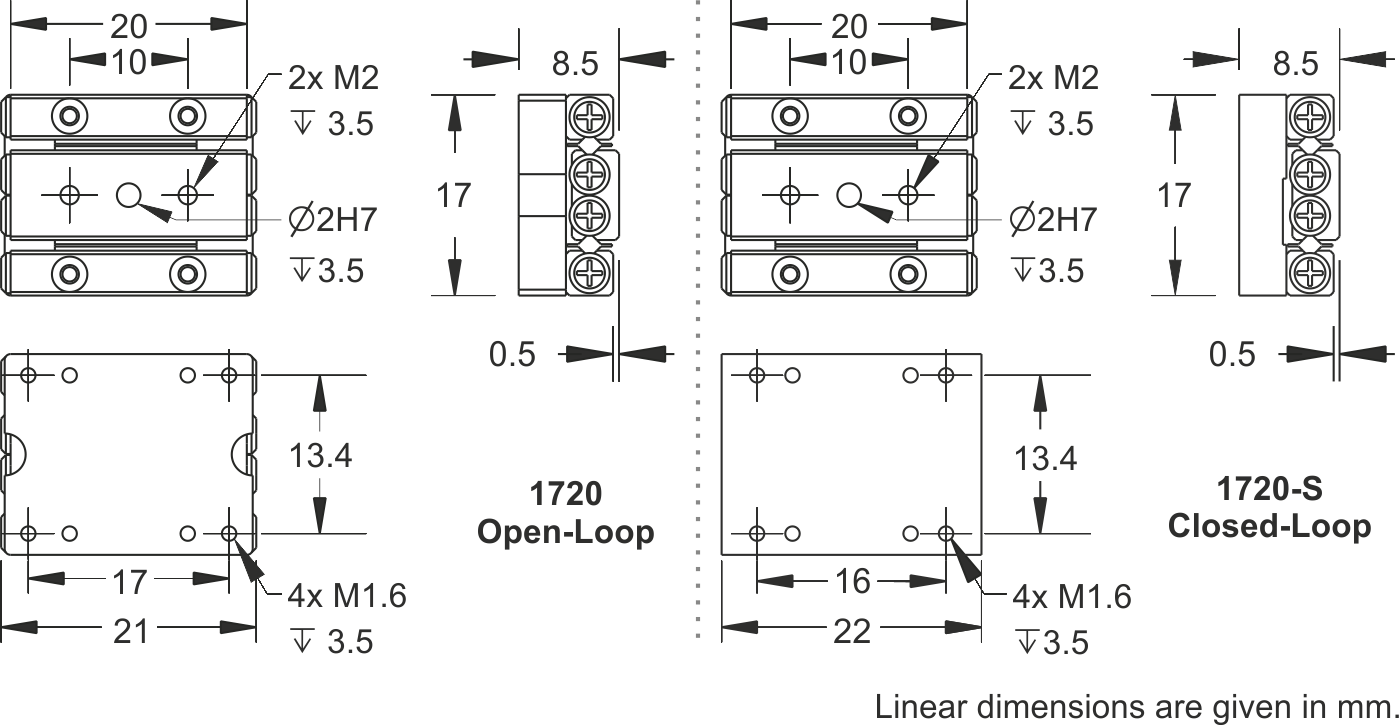

SLC-1720 |
12 |
22 x 17 x 8.5 |
± 25 |
20 (2 кг) |
|
|

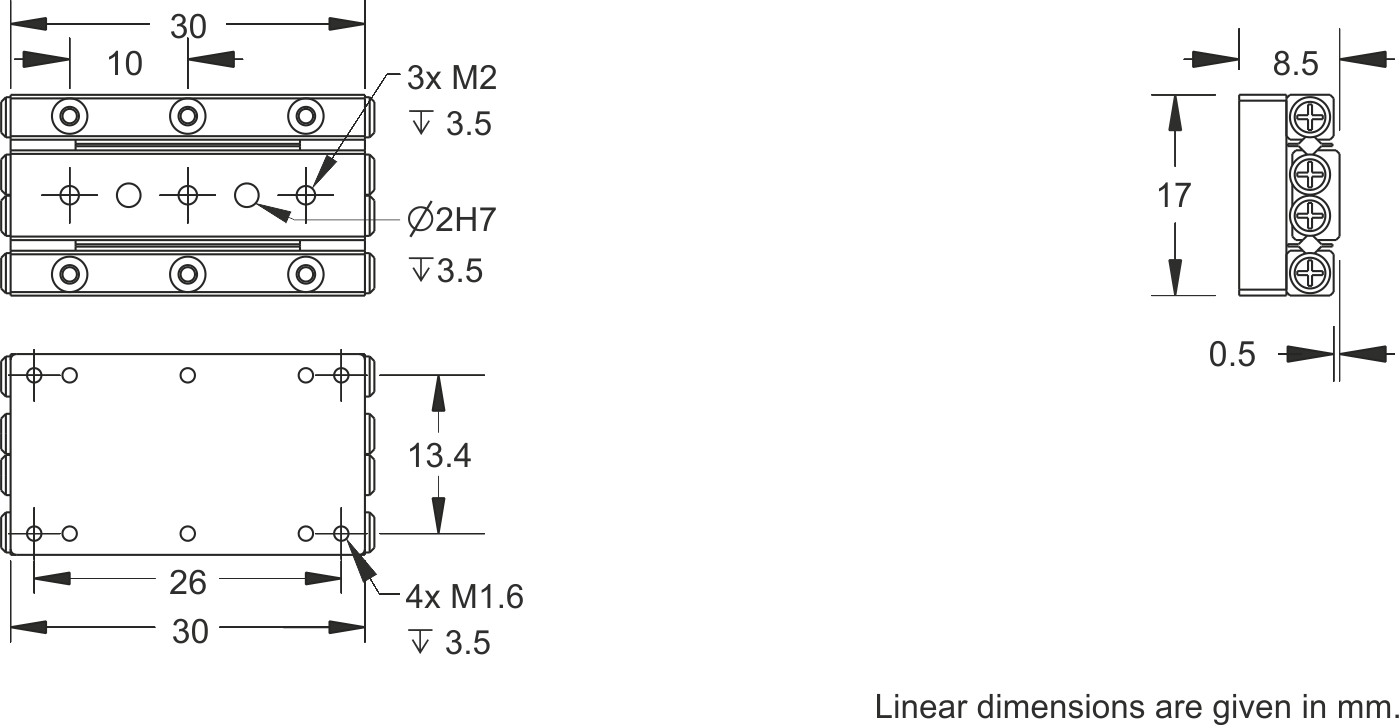

SLC-1730 |
21 |
30 x 17 x 8.5 |
± 30 |
30 (3 кг) |
|
|

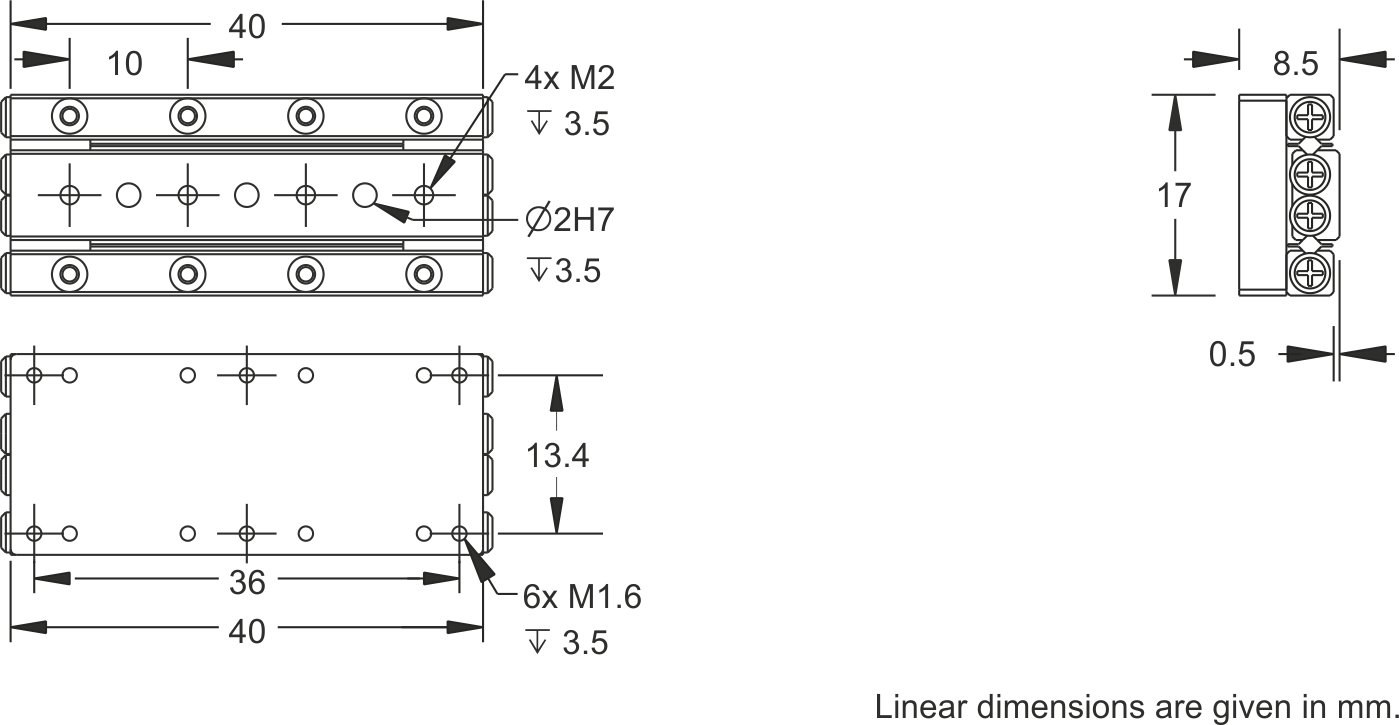

SLC-1740 |
26 |
40 x 17 x 8.5 |
± 40 |
30 (3 кг) |
|
|

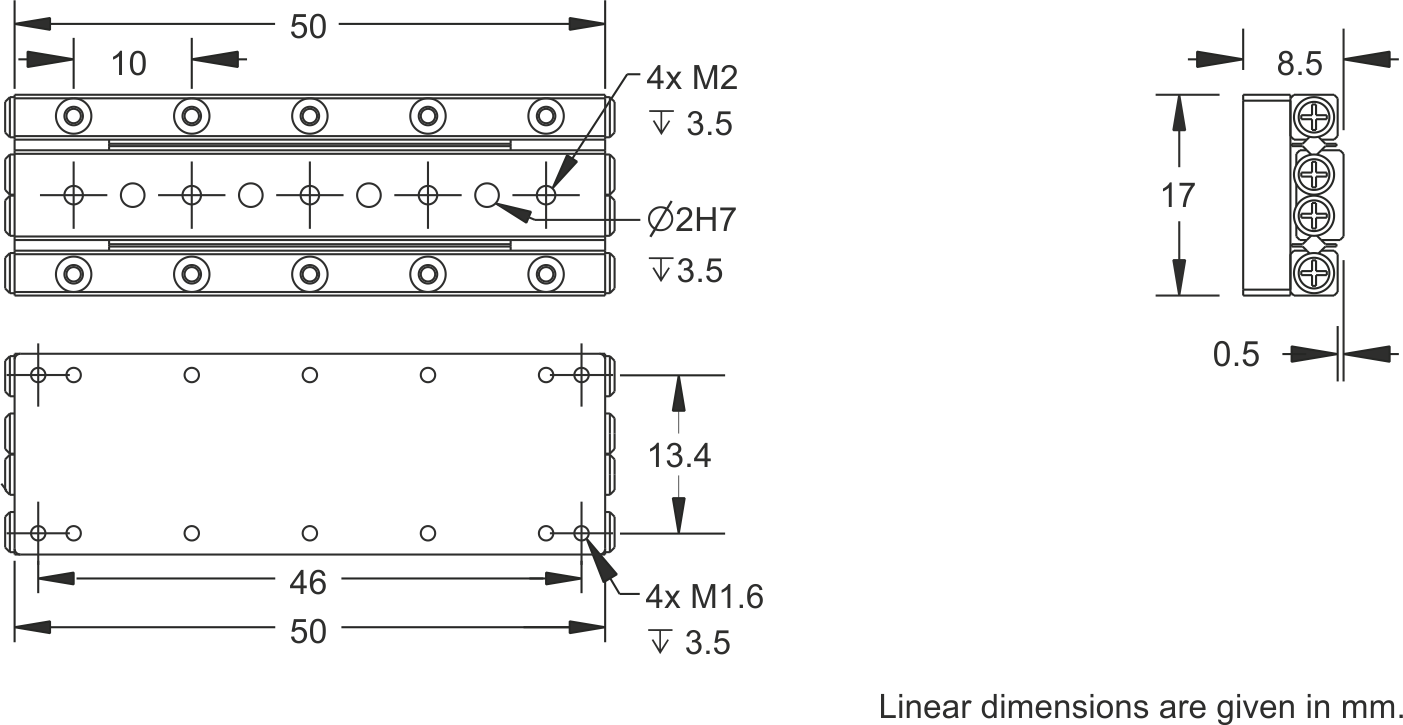

SLC-1750 |
31 |
50 x 17 x 8.5 |
± 50 |
30 (3 кг) |
|
|

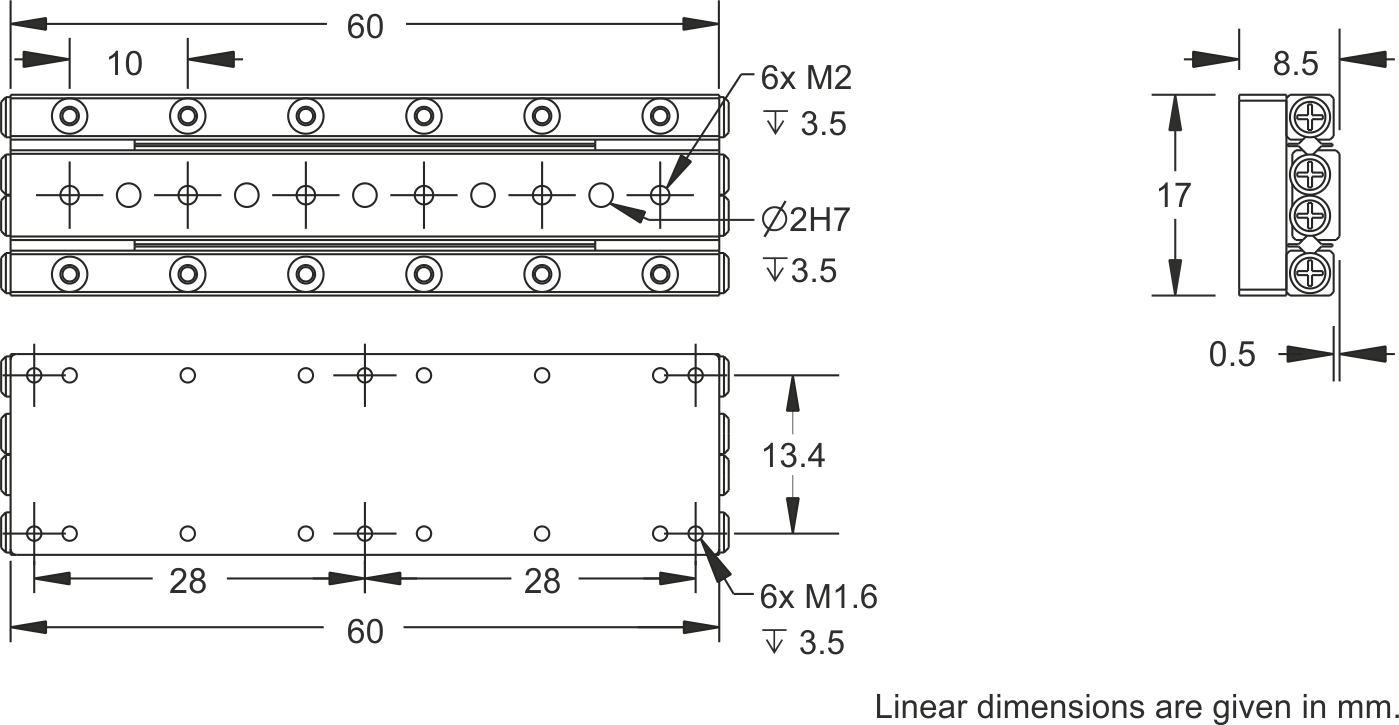

SLC-1760 |
41 |
60 x 17 x 8.5 |
± 60 |
30 (3 кг) |
|
|

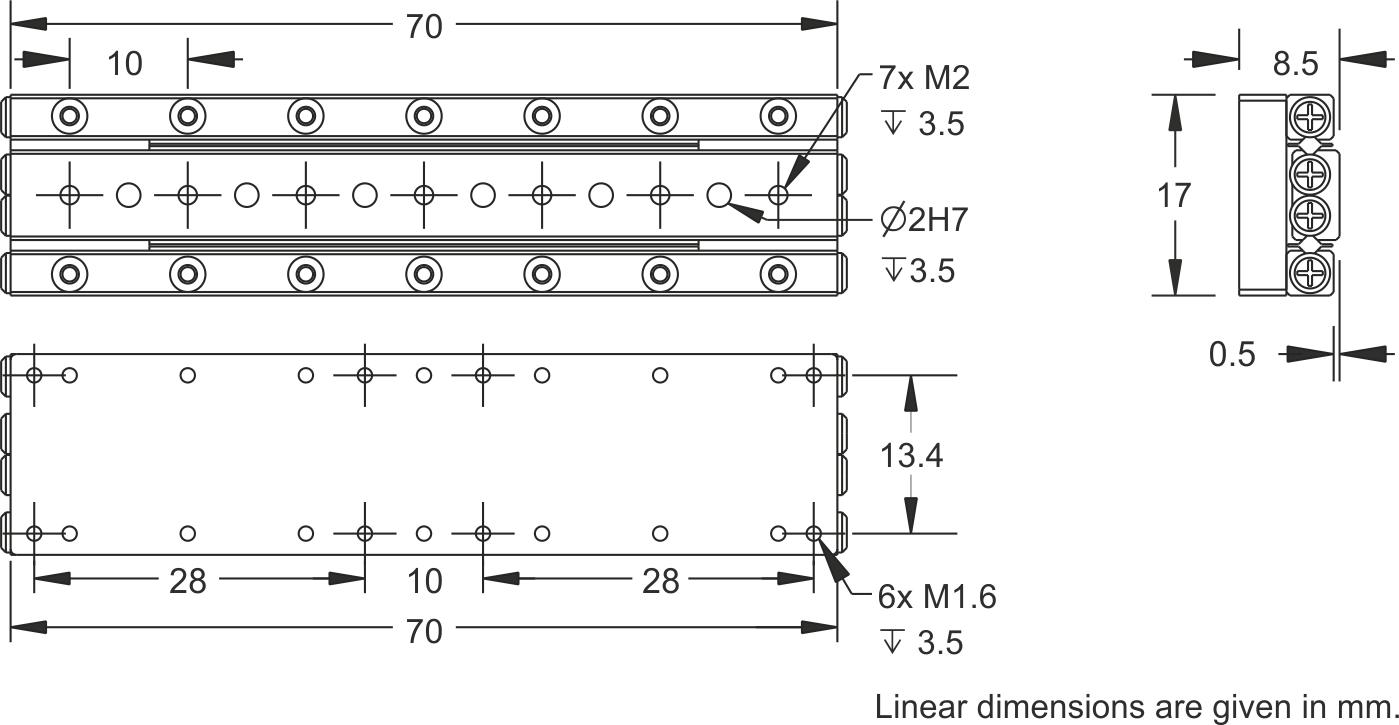

SLC-1770 |
46 |
70 x 17 x 8.5 |
± 70 |
30 (3 кг) |
|
|

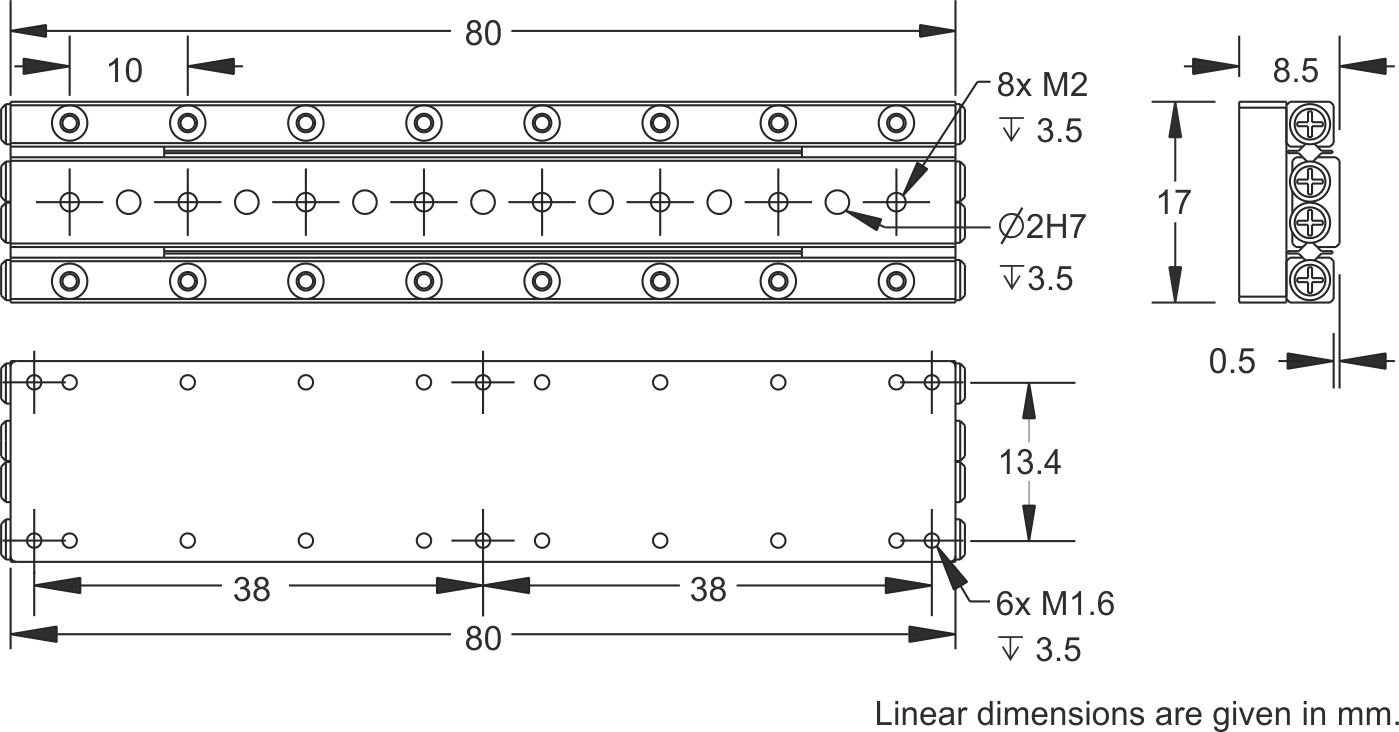

SLC-1780 |
51 |
80 x 17 x 8.5 |
± 80 |
30 (3 кг) |
|
Модели трансляторов серии SLC-24
Трансляторы серии SLC-24 обладают шириной 24 мм и высотой 10.5 мм.
|
Модель |
Диапазон смещений (мм) |
Размеры (мм) |
Стабильность (нм) |
Нормальная нагрузка (Н) |
Чертеж |
|

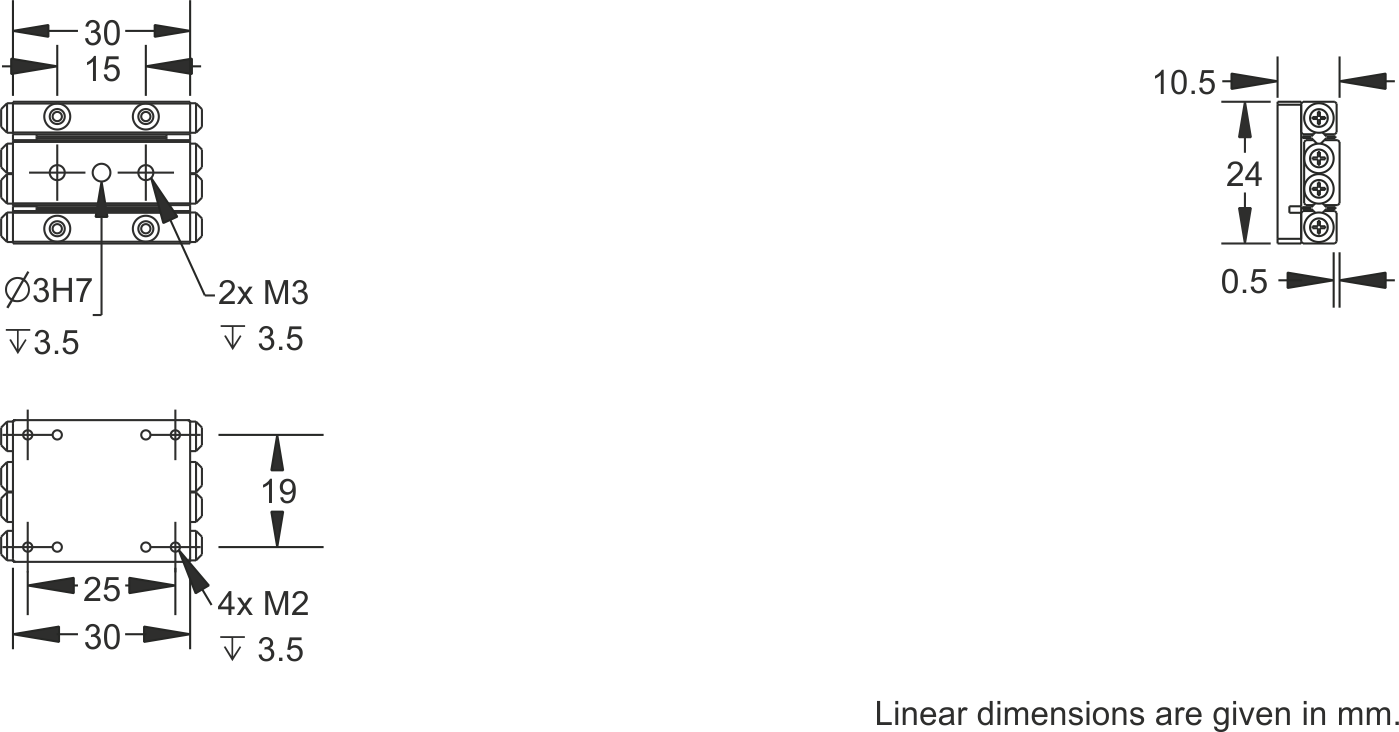

SLC-2430 |
16 |
30 x 24 x 10.5 |
± 30 |
20 (2 кг) |
|
|

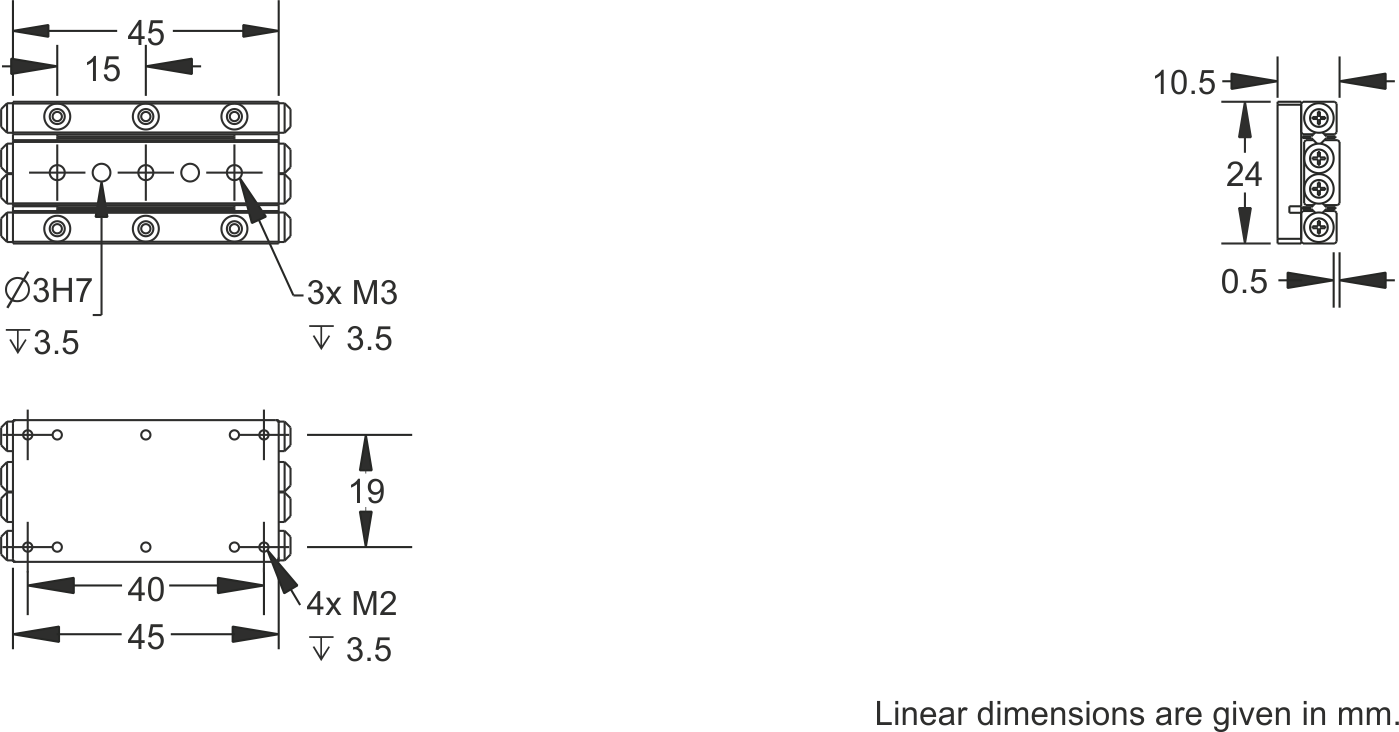

SLC-2445 |
29 |
45 x 24 x 10.5 |
± 45 |
30 (3 кг) |
|
|

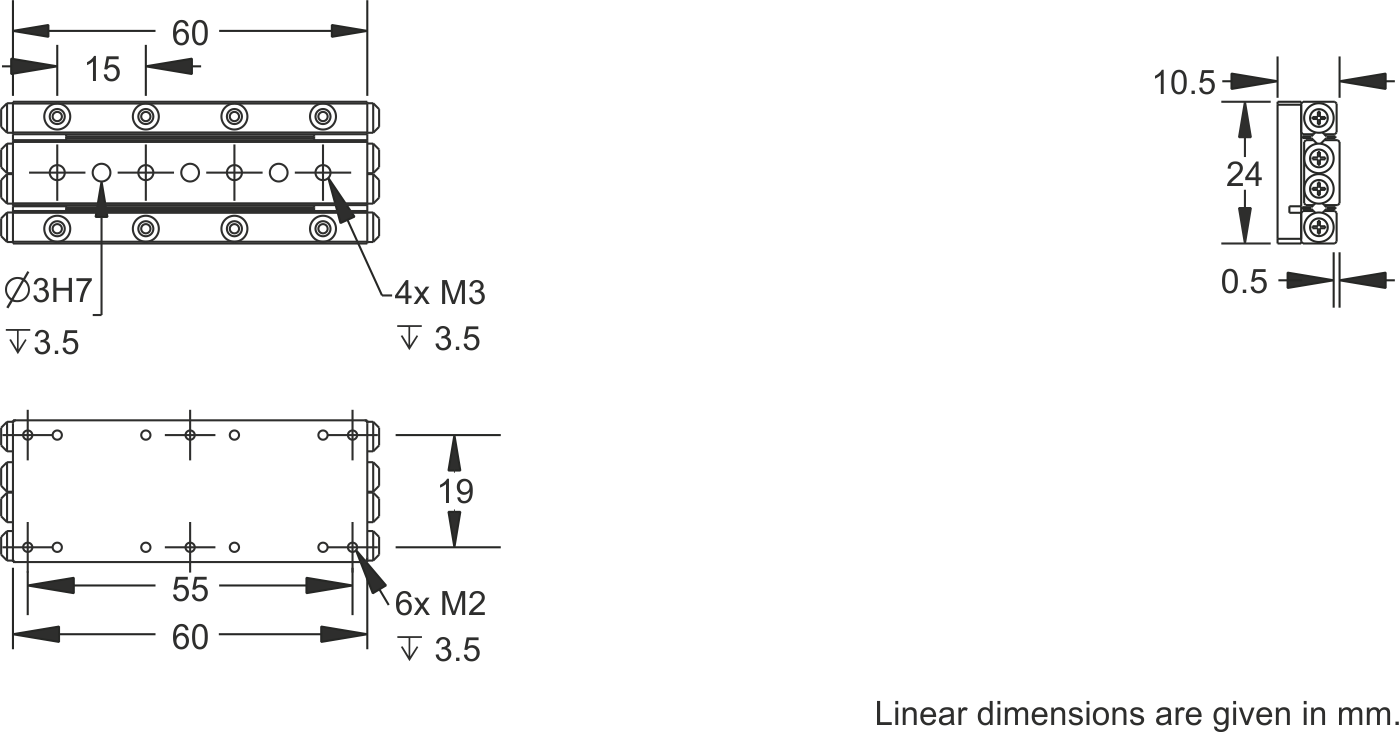

SLC-2460 |
35 |
60 x 24 x 10.5 |
± 60 |
30 (3 кг) |
|
|

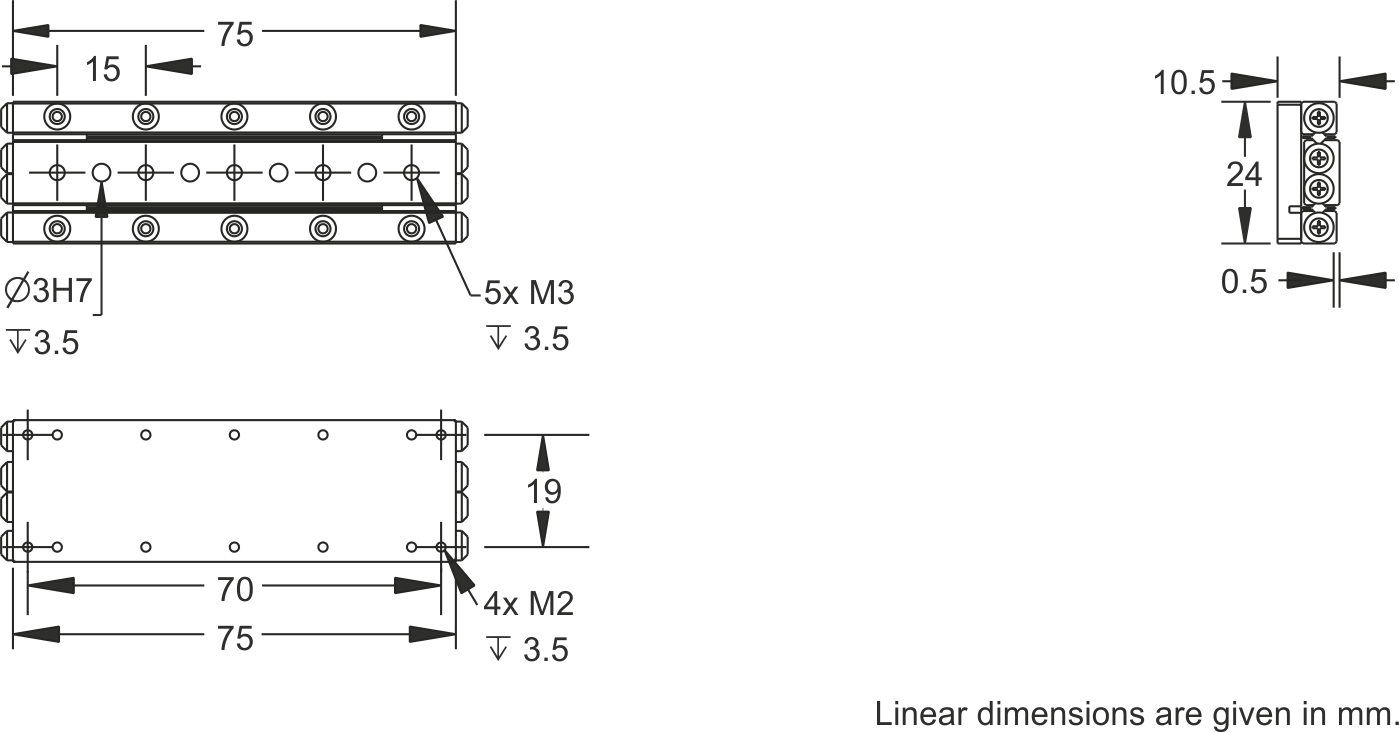

SLC-2475 |
49 |
75 x 24 x 10.5 |
± 75 |
30 (3 кг) |
|
|

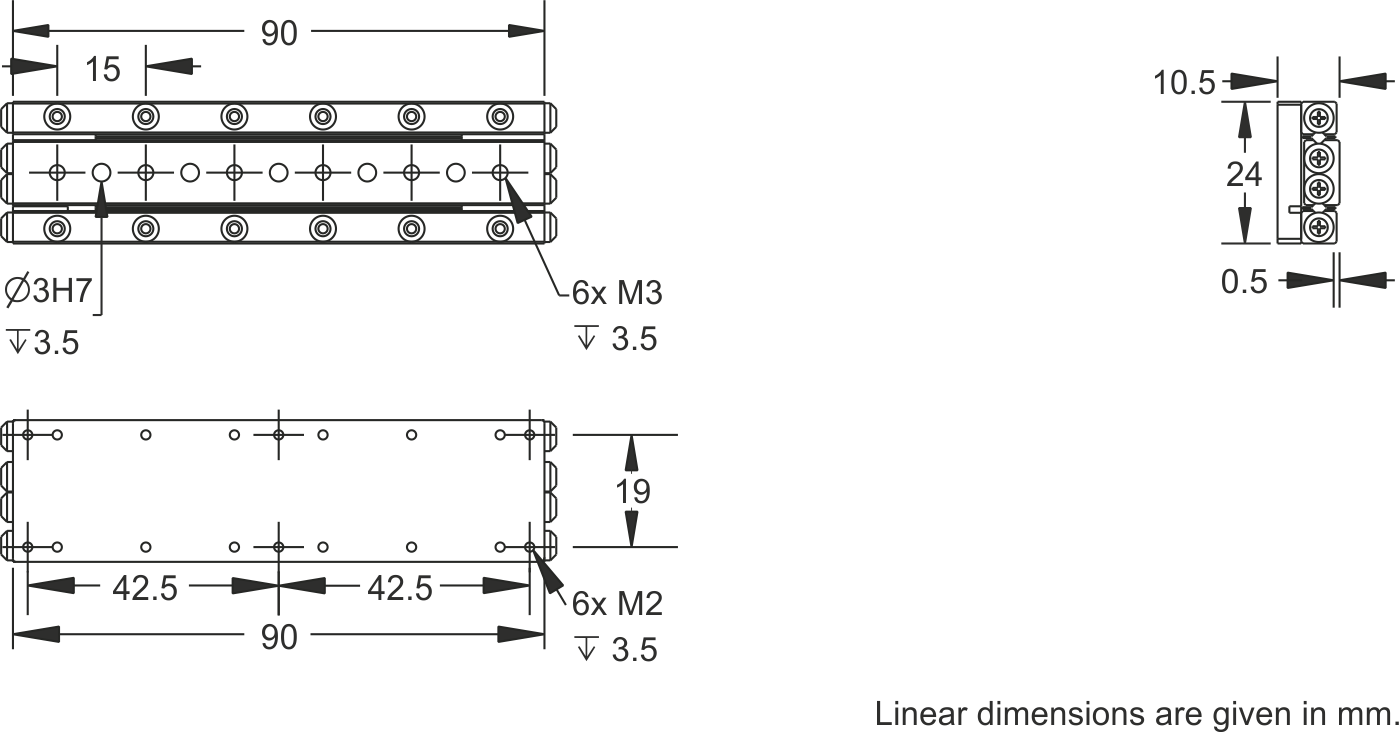

SLC-2490 |
63 |
90 x 24 x 10.5 |
± 90 |
30 (3 кг) |
|
|

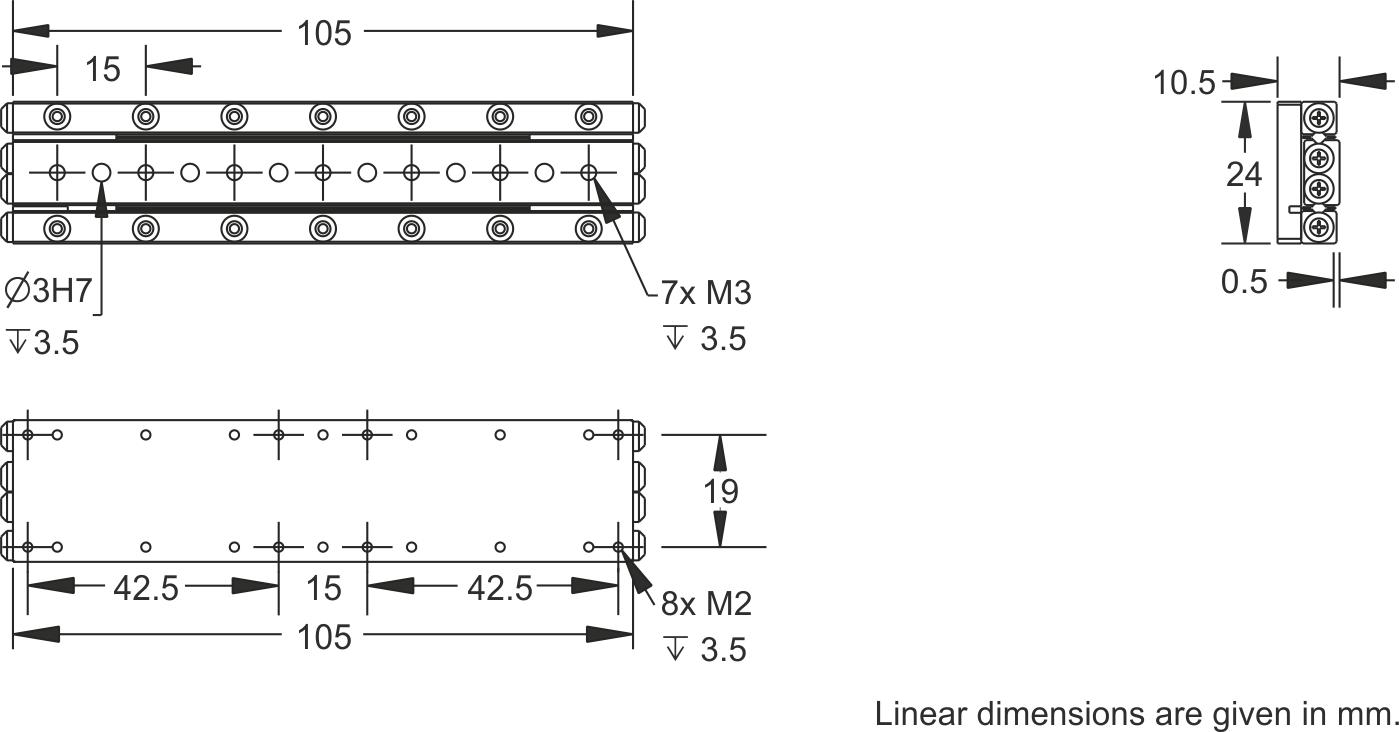

SLC-24105 |
69 |
105 x 24 x 10.5 |
± 105 |
30 (3 кг) |
|
|

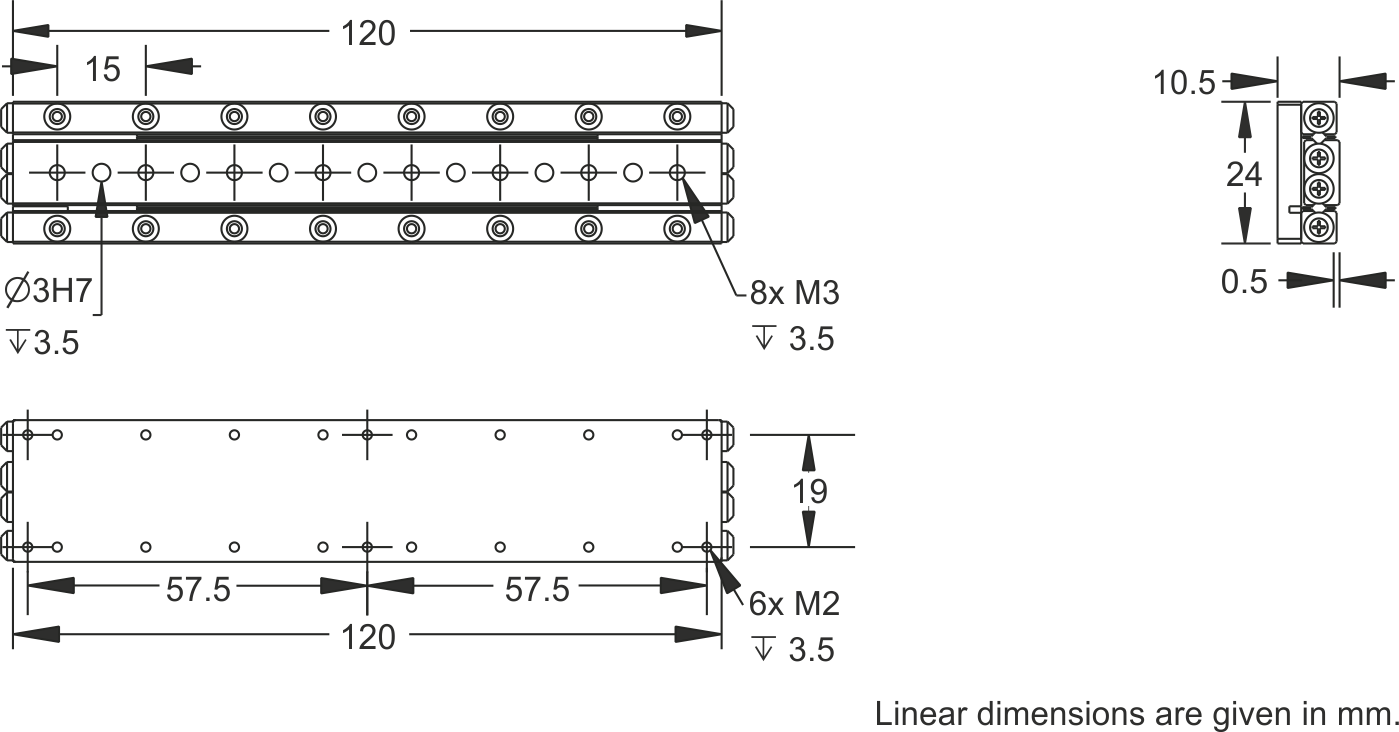

SLC-24120 |
83 |
120 x 24 x 10.5 |
± 120 |
30 (3 кг) |
|
|

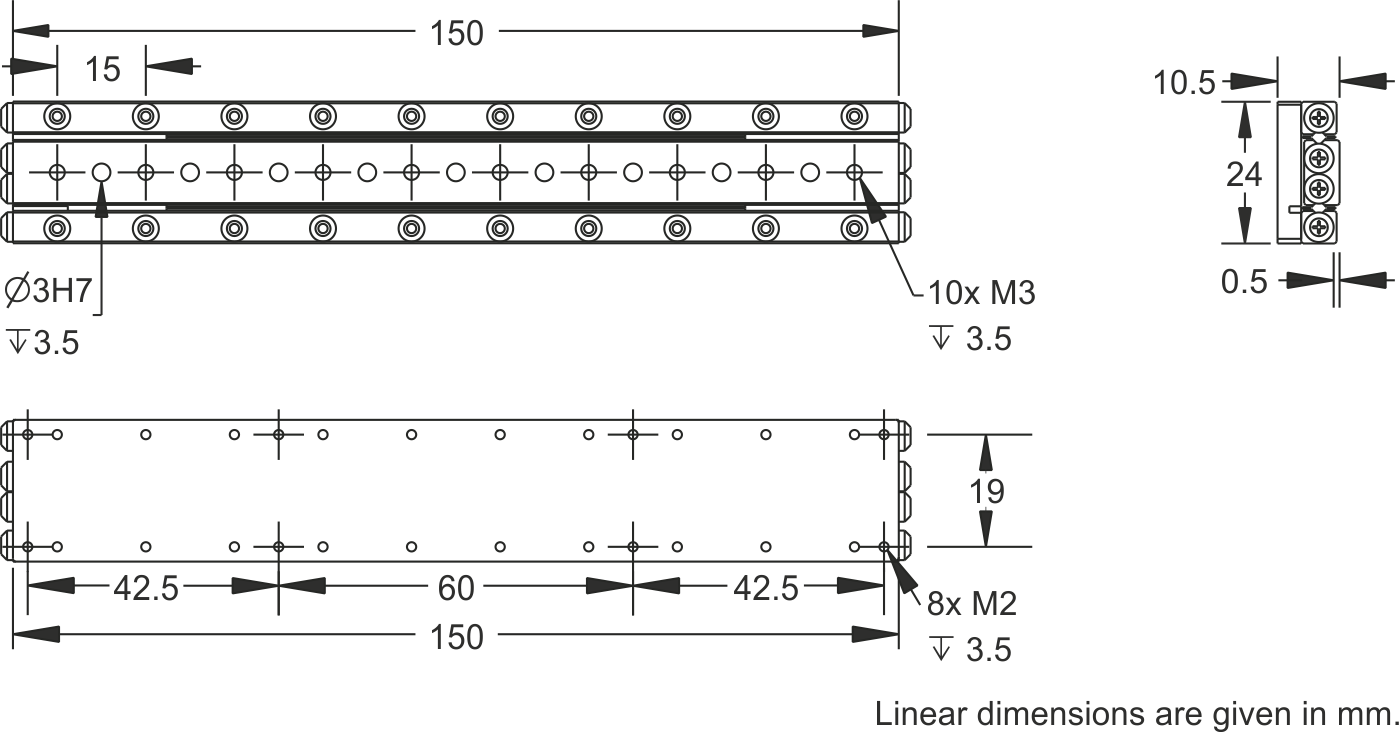

SLC-24150 |
103 |
150 x 24 x 10.5 |
± 150 |
30 (3 кг) |
|
|

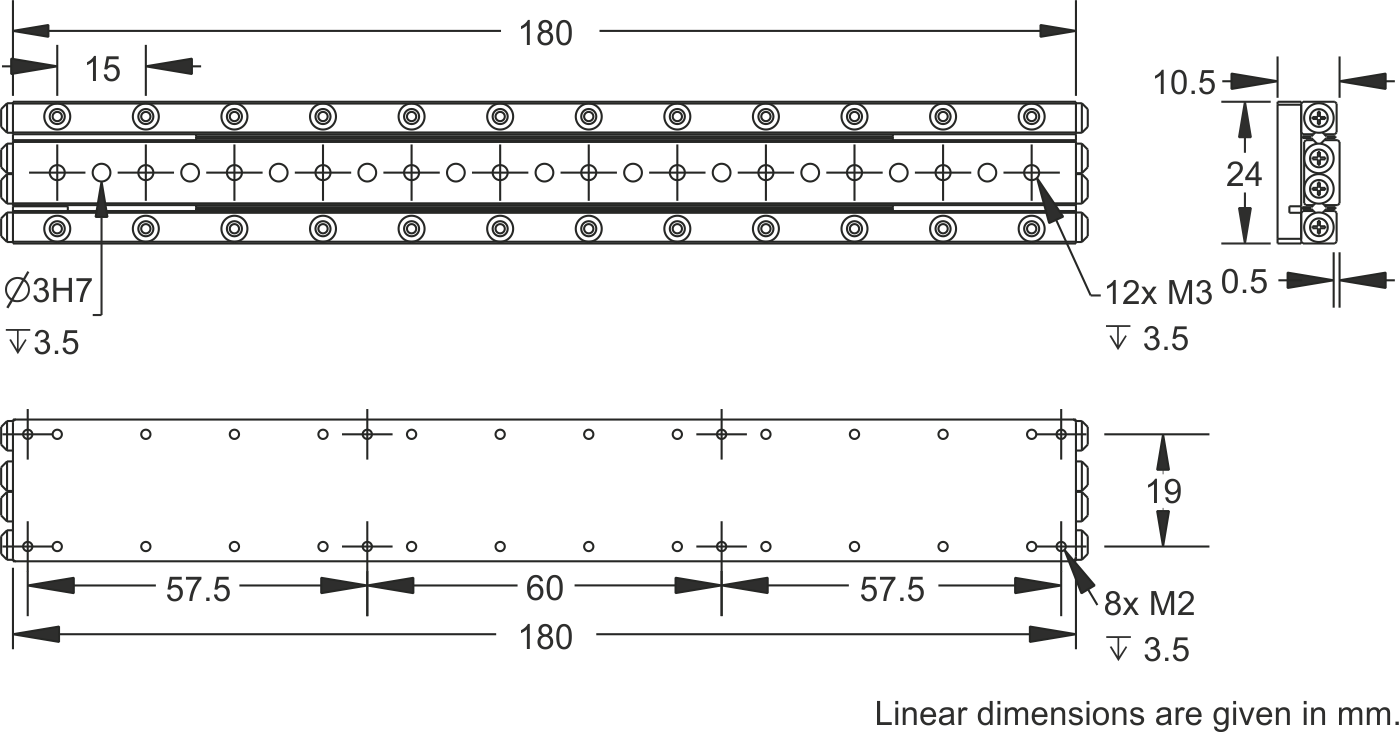

SLC-24180 |
123 |
180 x 24 x 10.5 |
± 180 |
30 (3 кг) |
|
Доступные типы моделей трансляторов
|
Модели трансляторов серии SLC |
|
Основание из стали (-ST), титана (-TI) |
|
Из немагнитных материалов (-NM) |
|
Для работы в условиях низких температур (-CR) |
|
Черные анодированные (-BK) |
|
Внешняя поддержка увеличенных моментов MY, MR (-W) |
|
Высокоточные подшипники (-P) |
|
Увеличенная сила привода (-D, +1.5 Н) |
|
-HV (10-6 мбар), -UHV / -UHVT (10-11 мбар) |
