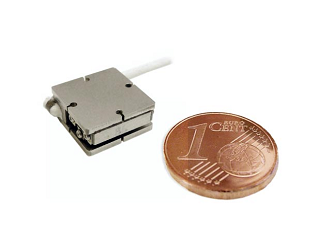

Линейные трансляторы серии SL основаны на миниатюрных платформах, смещение которых производится с помощью шариковых подшипников. Компактные размеры данных трансляторов позволяют использовать их для задач точного позиционирования в условиях ограниченного пространства. По запросу возможно изготовление аналогичных моделей трансляторов для работы в вакууме: 10-6 мбар (HV), 10-11 мбар (UHV / UHVT).
Технические характеристики линейных трансляторов серии SL
|
|
Трансляторы |
SL |
|
Серия |
SL-06 |
|
|
|
|
|
|
Механические свойства |
Сила привода [Н] |
>1 |
|
Макс. сила реакции опоры [Н] |
1 |
|
|
Макс. подъемная сила [Н] |
0.35 |
|
|
Эффективная площадь [мм2] |
5.2 x 11 |
|
|
Длина [мм] |
11 .. 17 |
|
|
Вес [г] |
» 3 |
|
|
Момент вращения вокруг горизонтальной оси [Н*м] |
0.1 |
|
|
Момент вращения вокруг вертикальной оси [Н*м] |
0.1 |
|
|
Крутящий момент [Н*м] |
0.1 |
|
|
Без обратной связи |
Смещение [мм] |
4.5 .. 17 |
|
Минимальный шаг перемещения1 [нм] |
50 .. 1500 |
|
|
Диапазон сканирования пьезопривода [мкм] |
1.5 |
|
|
Разрешение сканирования [нм] |
< 1 |
|
|
Скорость [мм/с] |
> 13 |
|
|
Макс. частота [кГц] |
18.5 |
|
|
С обратной связью |
Разрешение сенсора [нм] |
|
|
Разрешение обратной связи [нм] |
|
|
|
Стабильность, полный ход [нм] |
|
|
|
Тип сенсоров |
нет доступных сенсоров |
|
|
|
Работа в вакууме |
HV, UHV |
Примечания:
1 при низком уровне вибраций (-LV), в режиме сканирования < 1 нм, в другом: 50 – 1,500 нм
Модели трансляторов серии SL
|
Модель |
Диапазон смещений (мм) |
Размеры (мм) |
Вес (г) |
Нормальная нагрузка (Н) |
Чертеж |
|

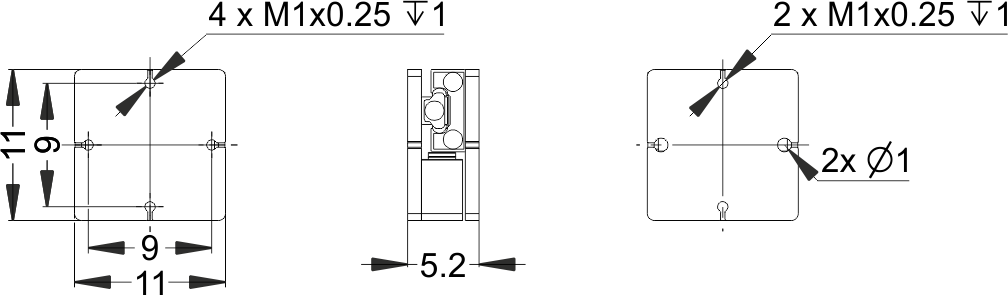

SL-0610 |
4.5 |
11 x 11 x 5.2 |
3 |
1 (100 г) |
|
|
SL-0620 |
11 |
21 x 11 x 5.2 |
6 |
1 (100 г) |
|
|
SL-0630 |
16 |
31 x 11 x 5.2 |
9 |
1 (100 г) |
|
