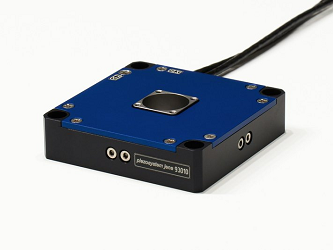

Система позиционирования Scan XY40 Piezosystem Jena позволяет смещать объекты на расстояния величиной до 40 мкм. Данные трансляторы на базе пьезоприводов разработаны для приложений 2D сканирования. Резонансная частота Scan XY40 составляет более 1.4 кГц по одной оси.
Представленные системы позиционирования идеально подходят для позиционирования легких оптических элементов, например, зеркальных призм или лазерных диодов, с нанометровым разрешением. Трансляторы Scan XY40 Piezosystem Jena обладают значительными преимуществами для приложений, в которых скорость и малое время установки положения играют большую роль.
Технические характеристики трансляторов серии Scan XY 40 Piezosystem Jena:
|
Параметры |
Ед. изм. |
Scan XY40 |
|
Чертеж |
|
|
|
Ось смещений |
- |
X, Y |
|
Диапазон смещений (±10%)* |
мкм |
40 |
|
Емкость вдоль 1 оси (±20%)** |
мкФ |
3.6 |
|
Разрешение *** |
нм |
0.1 |
|
Встроенная система ОС |
- |
- |
|
Стабильность (тип.) |
нм |
- |
|
Резонансная частота (вдоль 1 оси) |
нагрузка: 0 г |
1430 Гц |
|
нагрузка: 15 г |
880 Гц | |
|
нагрузка: 40 г |
610 Гц | |
|
Жесткость x/y |
Н/мкм |
1.1 |
|
Рабочий диапазон напряжений |
В |
-20…+130 В / +130…-20 В |
|
Разъем (доп. см. ниже) **** |
- |
ODU 3 pin (nanoX® drive) |
|
Длина кабеля |
м |
1 |
|
Рабочий диапазон температур |
°C |
-20°C … +80°C |
|
Материал |
- |
алюминий/Сталь |
|
Габаритные размеры (ДхШхВ) |
мм |
58x58x15 |
|
Вес |
г |
70 |
Примечание:
* Типичное значение, измеренное с помощью усилителя ENV 800 nanoX;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Другие варианты разъемов в таблицы ниже.
Модели трансляторов серии Scan XY 40 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
Scan XY40 Digital |
Модель для цифровых контроллеров d-Drive и 30DV50 с доп. функциями |
Разъем: Sub-D 15 |
|
