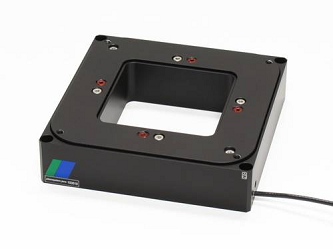

Подъемник PZ 700 SI Piezosystem Jena на пьезоприводах гарантирует высокую точность позиционирования вдоль оси z. Пьезоэлектрический привод системы представляет собой многослойную структуру из керамических пластин, что обеспечивает отсутствие люфта при смещении элементов. Данные подъемники могут работать в динамическом режиме.
Подъемники PZ 700 SI Piezosystem Jena способны смещать объекты на расстояния до 700 мкм. Размер апертуры системы: 66 мм x 66 мм.
|
Особенности: - Быстрое и точное позиционирование тяжелых объектов; - Апертура: 66 мм x 66 мм; - Широкой диапазон смещений; - Перемещение без люфта; - Легко комбинируется с другими системами на пьезоприводах.
|
Применения: - Метрология; - Тестирование материалов. |
Технические характеристики подъемника PZ 700 SI на пьезоприводах:
|
Параметры |
Ед. изм. |
PZ 700 SI |
|
Чертеж |
|
|
|
Ось перемещений |
- |
Z |
|
Смещение без ОС (±10%)/ с ОС* |
мкм |
700/ - |
|
Емкость (±20%)** |
мкФ |
34.8 |
|
Разрешение (без/с ОС)*** |
нм |
1.4/ - |
|
Детектор |
- |
- |
|
Стабильность (тип.) |
нм |
- |
|
Нелинейность (тип.) |
% |
- |
|
Резонансная частота (без нагрузки) с нагрузкой 100 г с нагрузкой 300 г |
Гц |
230 185 135 |
|
Макс. толкающее / тянущее усилие |
Н |
280 |
|
Жесткость |
Н/мкм |
0.4 |
|
Рабочий диапазон напряжений |
В |
-20…130 В |
|
Разъем |
- |
LEMO 0S.302 |
|
Длина Кабеля |
м |
1 |
|
Рабочая температура |
°C |
-20°C … +80°C |
|
Материал |
- |
Алюминий/Нержавеющая сталь |
|
Габаритные размеры (Д х Ш х В) |
мм |
120x112x28 |
|
Внутренняя апертура |
мм |
66x66 |
Примечания:
* Типичные значения, измеренные с помощью NV 40/3 (с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля.
*** Разрешение ограничено только шумом усилителя и системой измерения.
