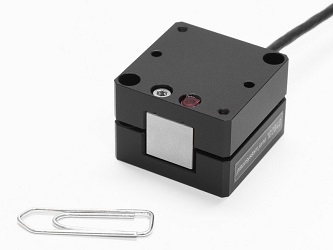

Трансляторы серий PZ 38 и PZ 100 Piezosystem Jena с упругими шарнирами идеально подходят для высокоточного позиционирования оптических компонентов, таких как зеркала и лазерные диоды, юстирования систем и монтажа элементов в полупроводниковой промышленности и задач метрологии. Конструкция данных систем обеспечивает превосходную стабильность, а создание предварительного натяга – работу в динамическом режиме.
Расстояние между монтажными отверстиями верхней пластины трансляторов составляет 20 мм (PZ 38) и 32 мм (PZ 100), что позволяет легко устанавливать дополнительные компоненты.
Трансляторы серии PZ могут быть оснащены встроенной системой измерения деформаций для обеспечения обратной связи (ОС). Модели с суффиксом SG оборудованы тензометрическим датчиком, с суффиксом CAP - емкостным датчиком. По запросу пользователя система может быть подготовлена для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии PZ 38/100 Piezosystem Jena:
|
Модель |
Ед. изм. |
PZ 38 |
PZ 100 |
|
Чертеж |
- |
|
|
|
Ось смещений |
- |
z | |
|
Диапазон смещений без ОС (±10%)* |
мкм |
38 |
100 |
|
Емкость (±20%)** |
мкФ |
0.7 |
1.8 |
|
Разрешение***без ОС |
нм |
0.08 |
0.2 |
|
Резонансная частота |
Гц |
760 |
660 |
|
Жесткость |
Н/мкм |
1 |
0.77 |
|
Макс. толкающее усилие |
Н |
38 |
77 |
|
Макс. тянущее усилие |
Н |
4 |
8 |
|
Диапазон напряжений |
В |
-20…130 | |
|
Разъем****напряжения |
- |
LEMO | |
|
Длина кабеля |
м |
1 | |
|
Материал |
- |
Сталь; Верхняя и нижняя пластины из анодированного алюминия | |
|
Габаритные размеры (Д х Ш х В) |
мм |
25x25x18 |
40x40x20 |
|
Вес |
г |
40 |
85 |
|
Модели с тензодатчиком |
|
PZ 38 SG |
PZ 100 SG |
|
Чертеж |
|
|
|
|
Диапазон смещений с ОС(±0,2%)* |
мкм |
32 |
80 |
|
Встроенная система измерения деформации |
|
тензодатчик | |
|
Разрешение***с ОС |
нм |
0.7 |
2.0 |
|
Стабильность (тип.) |
нм |
6 |
10 |
|
Макс. толкающее усилие |
Н |
38 |
77 |
|
Макс. тянущее усилие |
Н |
4 |
8 |
|
Разъем****сенсора |
|
LEMO 0S.304 | |
|
Длина кабеля |
м |
1.2 | |
|
Габаритные размеры (Д х Ш х В) |
мм |
40x40x25 |
40x40x20 |
|
Вес |
г |
77 |
95 |
|
Модели с емкостным датчиком |
|
PZ 38 CAP |
PZ 100 CAP |
|
Чертеж |
|
|
|
|
Диапазон смещений с ОС(±0,2%)* |
мкм |
32 |
80 |
|
Встроенная система измерения деформации |
|
емкостной | |
|
Разрешение***с ОС |
нм |
0.7 |
1.0 |
|
Стабильность (тип.) |
нм |
4 |
7 |
|
Макс. толкающее усилие |
Н |
38 |
77 |
|
Макс. тянущее усилие |
Н |
4 |
8 |
|
Разъем**** сенсора |
|
LEMO 0S.650 | |
|
Длина кабеля |
м |
1.6 | |
|
Габаритные размеры (Д х Ш х В) |
мм |
32x25x22 |
40x40x32 |
|
Вес |
г |
100 |
140 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Тип разъема может быть изменен в зависимости от выбранного контроллера.
