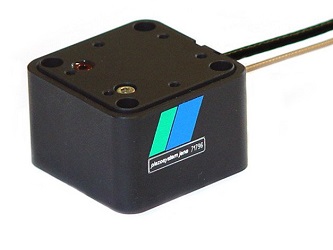

Трансляторы серии PZ Piezosystem Jena осуществляют смещение без люфта благодаря гибкой твердой конструкции и параллелограммному механизму. Они обеспечивают более высокое разрешение смещений, чем другие механические или электромеханические системы.
Трансляторы Piezosystem Jena серии PZ могут быть соединены с двухосными элементами или наклонными платформами для создания систем позиционирования со всеми степенями свободы.
Платформы серии PZ 400 могут быть оснащены системами обратной связи для компенсации дрейфа и гистерезиса. Для этого используют емкостные или тензодатчики. Подъемники серии PZ 16 оснащены емкостными детекторами, что гарантирует высокую точность позиционирования элементов.
|
Особенности: - Смещение без люфта по оси Z; - Смещение: 16 - 400 мкм; - Встроенная рычажная передача; - Нанометровое разрешение; - Легкая регулировка; - Предварительный натяг; - Динамический режим работы; - Высокая резонансная частота; - Совместимы с другими системами позиционирования; - Модели для работы в вакууме. |
Применения: - Позиционирование оптических волокон, лазерной оптики; - Системы сканирования; - Микроманипулирвоание.
|
Технические характеристики трансляторов серии PZ 16 / 400 Piezosystem Jena:
|
Параметры |
Ед. изм. |
PZ 400 |
PZ 400 SG |
PZ 16 CAP |
|
Чертеж |
|
|
|
|
|
Ось перемещений |
- |
Z |
Z | |
|
Смещение без ОС (±10%)*/с ОС |
мкм |
400/ - |
400/320 |
22 / 16 |
|
Емкость (±20%)** |
мкФ |
5.2 |
14.0 | |
|
Разрешение (без/с ОС)*** |
нм |
0.8/ - |
0.8/8 |
0.04 / 0.4 |
|
Детектор |
- |
- |
Тензодатчик |
Емкостной |
|
Стабильность (тип.) |
нм |
- |
±5 |
±2.5 |
|
Нелинейность (тип.) |
% |
- |
0.06 |
0.003 |
|
Резонансная частота (без нагрузки) |
Гц |
250 |
640 | |
|
Макс. толкающее / тянущее усилие |
Н |
80/8 |
- | |
|
Жесткость |
Н/мкм |
0.2 |
- | |
|
Рабочий диапазон напряжений |
В |
-20…130 |
-20…130 | |
|
Разъем (другие модели см. ниже)**** |
- |
LEMO 0S.302 |
LEMO 0S.302 / ODU 4 pin |
напряжение: LEMO 0S.302 сенсор: LEMO 0S.650 |
|
Длина кабеля |
м |
1 |
1.2 |
1.6 |
|
Рабочая температура |
- |
-20°C … +80°C (-4°F … 176°F) |
+5°C … +35°C | |
|
Материал |
- |
Алюминий/Нержавеющая сталь |
Алюминий/Нержавеющая сталь | |
|
Габаритные размеры (ДxШxВ) |
мм |
52x48x28.5 |
45x45x30 | |
|
Вес |
г |
155 |
175 |
245 |
Примечания:
* Типичные значения, измеренные с помощью NV 40/3 (для моделелй с ОС: NV 40/3 CLE);
** Типичное значение для малой напряженности электрического поля.
*** Разрешение ограничено только шумом усилителя и системой измерения.
**** Модели с другими вариантами разъемов.
Модели подъемников серии PZ Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
PZ 400 SG Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и 30DV50 с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PZ 400 SG Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем: Sensor: ODU 4pin |
|
PZ 16 CAP Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и 30DV50 с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PZ 16 CAP Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем: Sensor: ODU 4pin |
