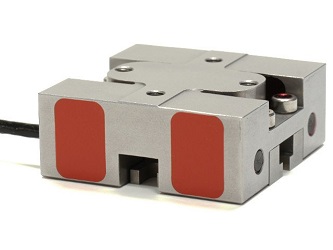

Высокая прочность трансляторов PZ 10 Piezosystem Jena делает их отличным решением для промышленных применений. Благодаря свойствам пьезоэлектрического элемента и параллелограммному механизму, трансляторы PZ 10 осуществляют смещение без люфта. Данные системы позиционирования обладают более высоким разрешением, чем другие механические или электромеханические системы. Представленные трансляторы могут работать в динамическом режиме.
Трансляторы PZ 10 осуществляют перемещение по вертикали. Они оснащены дюймовой резьбой и с помощью адаптера могут быть объединены с двухосными элементами или наклонными платформами для создания систем позиционирования со всеми степенями свободы.
|
Особенности: - Смещение: до 10 мкм; - Встроенная рычажная передача; - Нанометровое разрешение; - Легкая регулировка; - Предварительный натяг; - Динамический режим работы; - Высокая резонансная частота; - Совместимы с другими системами позиционирования; - Модели для работы в вакууме.
|
Применения: - Позиционирование оптических волокон, лазерной оптики; - Системы сканирования; - Микроманипулирвоание.
|
Технические характеристики трансляторов серии PZ 10 Piezosystem Jena:
|
Параметры |
Ед. изм. |
PZ 10 | ||
|
Чертеж |
|
| ||
|
Ось смещений |
- |
Z | ||
|
Диапазон смещений без ОС (±20%)* |
мкм |
10 | ||
|
Разрешение без ОС |
нм |
0.02 | ||
|
Емкость (±20%)** |
мкФ |
3.6 | ||
|
Диапазон напряжений |
В |
-20 - +130 | ||
|
Макс. сила, генерируемая приводом |
Н |
3500 | ||
|
Макс. толкающее / тянущее усилие |
Н |
3500/350 | ||
|
Жесткость |
Н/мкм |
350 | ||
|
Резонансная частота
|
0 г |
кГц |
5.0 | |
|
50 г |
кГц |
4.5 | ||
|
100 г |
кГц |
4.0 | ||
|
300 г |
кГц |
3.0 | ||
|
Длина кабеля |
м |
1.0 | ||
|
Разъем |
- |
LEMO | ||
|
Габаритные размеры
|
Длина |
мм |
36.5 | |
|
Высота |
мм |
36.5 | ||
|
Ширина |
мм |
15.0 | ||
|
Вес |
г |
110 | ||
|
Материал |
- |
Сталь | ||
Примечания:
* Типичные значения, измеренные с помощью NV 40/3
** Типичное значение для малой напряженности электрического поля.
