Трансляторы серии PZ для микроскопов, ось смещений: Z, макс. смещение: 30 мкм

Плоские системы позиционирования PZ 300 AP Piezosystem Jena на базе пьезоэлектрических приводов были специально разработаны для приложений микроскопии и конфокальных флуоресцентных лазерных сканирующих систем. Они легко интегрируются в большинство популярных коммерческих моторизованных платформ, осуществляющих перемещение в XY-плоскости, прямых и инвертированных микроскопов. Отверстие представленных систем позиционирования совместимо с держателями образцов и стандартными вкладышами с несколькими лунками. Сюда можно поместить, например, панель микротитратора, предметное стекло, чашку Петри, мини-инкубатор и т. д.

Плоскость, в которой располагается образец, совпадает с местом фокусировки источника излучения в инвертированных системах, когда нет необходимости в конденсоре. Благодаря оптимизации системы с использованием метода конечных элементов, платформа может работать в динамическом режиме и позволяет осуществлять пошаговое сканирование с частотой до 50 Гц. При типичном времени установления в 20 мс, платформа на базе пьезоприводов достигает высокой точности позиционирования в пределах нескольких нанометров.

Использование емкостных сенсоров полностью исключает типичные эффекты дрейфа и гистерезиса. Это в свою очередь гарантирует долгую стабильность позиционирования. Данные свойства делают систему позиционирования PZ 300 AP Piezosystem Jena универсальным решением для задач, требующих высокого разрешения и динамического режима работы.

Особенности:

- Система позиционирования для микроскопов;

- Смещение по оси Z;

- Диапазон смещений: 300 мкм;

-Высокое разрешение:

- Стандартизированное отверстие;

- Короткое время установки положения;

- Отлично подходят для конфокальных флуоресцентных сканирующих микроскопов.

Технические характеристики системы позиционирования PZ 300 AP для микроскопов:

Примечания:

* При использовании контроллера NV 120/1 или любого цифрового контроллера добавляйте суффикс “D” к артикулу при заказе;

** Платформа оснащена разъемом D-Sub 15, когда артикул имеет суффикс “D”.

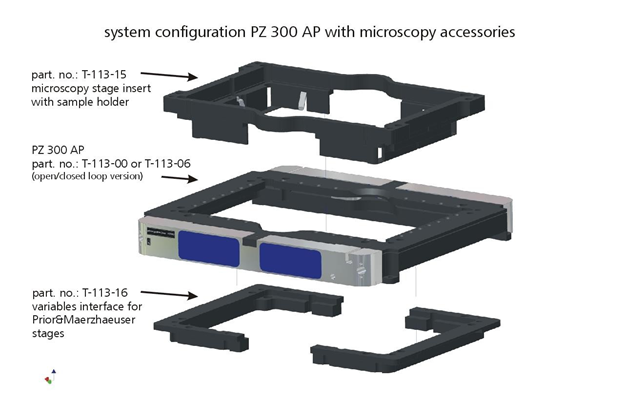

Варианты конфигураций платформы PZ 300 AP Piezosystem Jena:

Список моделей микроскопов совместимых с платформой PZ 300 AP при использовании адаптера:
