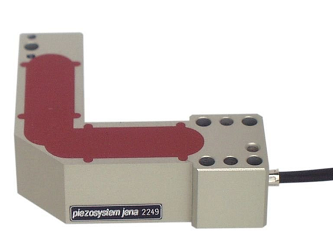

Элементы серии PXY D12 Piezosystem Jena были разработаны для сканирующих туннельных микроскопов и атомно-силовой микроскопии. Данные системы оптимизированы обладают большими резонансными частотами и высокой жесткостью.
Дополнительно эти L-образные трансляторы могут быть оснащены подъемником для перемещения объектов вдоль оси Z.
Для заказа доступны платформы PXY D12 со встроенной системой обратной связи, что позволяет устранить эффекты гистерезиса и паразитных сдвигов. По запросу возможно изготовление трансляторов для работы в вакууме и/или в условиях низких температур.
Технические характеристики трансляторов серии PXY D12 Piezosystem Jena:
|
Трансляторы PXY D12 |
Ед. изм. |
PXY 40D12 |
PXY 80 D12 |
PXY 200 D12 |
||
|
Чертеж |
- |
|
|
|
||
|
Оси перемещений: |
- |
x, y |
x, y |
x, y |
||
|
Смещение систем без ОС (±10%)* |
мкм |
40 |
80 |
200 |
||
|
Емкость (±20%)** |
мкФ |
0.7 |
1.7 |
2.6 |
||
|
Разрешение систем без ОС*** |
нм |
0.08 |
0.16 |
0.4 |
||
|
Резонансная частота |
x/y |
Гц |
1100 / 1300 |
900 / 1200 |
400 / 600 |
|
|
Жесткость (вдоль 1 оси) |
Н/мкм |
1.5 / 1.8 |
0.8 / 0.55 |
0.3 / 0.2 |
||
|
Макс. толкающее усилие (вдоль 1 оси) |
Н |
60/72 |
64/44 |
60/40 |
||
|
Макс. тянущее усилие (вдоль 1 оси) |
Н |
6/7 |
6/4 |
6/4 |
||
|
Рабочий диапазон напряжений |
В |
-20 ... +130 |
||||
|
Разъем**** |
Напряжение |
- |
LEMO 0S.302 |
|||
|
Длина кабеля |
м |
1.0 |
||||
|
Материал |
- |
Сталь |
||||
|
Габаритные размеры (ДxШхВ) |
мм |
54x53.5x20 |
54x53.5x16 |
57.5x64x16 |
||
|
Вес |
г |
90 |
90 |
160 |
||
|
Трансляторы PXY D12 с тензодатчиком |
Ед. изм. |
- |
PXY 80 D12 SG |
PXY 200 D12 SG |
||
|
Смещение систем без ОС (±10%)* вдоль 1 оси |
мкм |
- |
80 |
200 |
||
|
Смещение систем с ОС (±0.2%)* вдоль 1 оси |
мкм |
- |
65 |
160 |
||
|
Встроенный сенсор обратной связи |
- |
- |
Тензодатчик |
|||
|
Разрешение систем с ОС*** |
нм |
- |
1.6 |
4 |
||
|
Стабильность (тип.) |
нм |
- |
16 |
43 |
||
|
Макс. толкающее усилие (вдоль оси) |
x/y |
Н |
- |
64/44 |
60/40 |
|
|
Макс. тянущее усилие (вдоль оси) |
x/y |
Н |
- |
6/4 |
6/4 |
|
|
Разъем**** |
Напряжение |
- |
- |
LEMO 0S.302 |
||
|
Детектор |
- |
- |
LEMO 0S.304 |
|||
|
Длина кабеля |
м |
- |
1.2 |
|||
|
Вес |
г |
- |
90 |
160 |
||
|
Трансляторы PXY D12 с емкостным детектором |
Ед. изм. |
- |
PXY 80 D12 CAP |
PXY 200 D12 CAP |
||
|
Диапазон смещений систем без ОС (±10%)* вдоль 1 оси |
мкм |
- |
80 |
200 |
||
|
Диапазон смещений с ОС* вдоль 1 оси |
мкм |
- |
65 |
160 |
||
|
Встроенный сенсор обратной связи |
|
- |
емкостной детектор |
|||
|
Разрешение систем с ОС*** |
нм |
- |
|
1 |
||
|
Стабильность (тип.) |
нм |
- |
15 |
20 |
||
|
Макс. толкающее усилие (вдоль оси) |
x/y |
Н |
- |
64/44 |
60/40 |
|
|
Макс. тянущее усилие (вдоль оси) |
x/y |
Н |
- |
6/4 |
6/4 |
|
|
Разъем**** |
Напряжение |
|
- |
LEMO 0S.302 |
||
|
Детектор |
|
- |
LEMO 0S.605 |
|||
|
Длина кабеля |
м |
- |
1.6 |
|||
|
Габаритные размеры (ДxШхВ) |
мм |
- |
64x63.5x22 |
75.5x69x27 |
||
|
Вес |
г |
- |
155 |
225 |
||
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Данный тип разъема используется в стандартных моделях.
