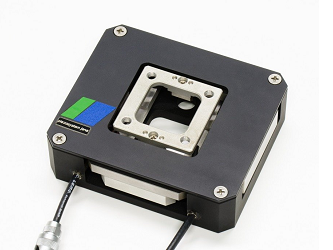

Для приложений микроскопии часто требуются системы позиционирования со сквозным центральным отверстием. Модель трансляторов серии PXY 400 Piezosystem Jena сочетает в себе компактные размеры и широкий диапазон смещений (до 400 мкм) по осям X и Y.
Новая конструкция привода обеспечивает высокую резонансную частоту и улучшенное динамическое поведение. Сквозное центральное отверстие транслятора размером 22 x 22 мм² делает его идеальным решением для большого числа применений, таких как системы позиционирования, сканирования и обработки пластин.
Технические характеристики трансляторов серии PXY400 Piezosystem Jena:
|
Параметры |
Ед. изм. |
PXY 400 |
|
Чертеж |
|
|
|
Диапазон смещений по осям x и y** |
мкм |
400 |
|
Рабочее напряжение |
В |
-10 - +150 |
|
Встроенная система обратной связи |
- |
- |
|
Емкость (± 20%)*** x-Ось смещений y-Ось смещений |
мкФ мкФ |
7.6 7.6 |
|
Разрешение систем без ОС* |
нм |
0.53 |
|
Резонансная частота без доп. нагрузки по x/y с доп нагрузкой 70 г x/y |
Гц /Гц Гц /Гц |
385/240 164/130
|
|
Рабочий диапазон температур |
°C |
-20 - 80 |
|
Разъем |
- |
|
|
Длина кабеля |
м |
1 |
|
Габаритные размеры |
мм |
80х68х24 |
|
Центральное отверстие
|
мм² |
22 x 22 |
|
Вес |
г |
275 |
Примечания:
* Измерено с помощью усилителя E-103-18;
** Типичное значение, измеренное при – 20 В - 130 В
*** Типичное значение для малой напряженности электрического поля;
**** Измерено с помощью интерферометра ZYGO;
