        Трансляторы серии PXY 36/38 , оси перемещений: X, Y, смещение: 36 - 38 мкм

        Главная
        —
        Каталог продукции
        —
        Оптомеханика
        —
        Системы позиционирования
        —
        Механические трансляторы
        —
        Линейные трансляторы
        —Трансляторы серии PXY 36/38 , оси перемещений: X, Y, смещение: 36 - 38 мкм

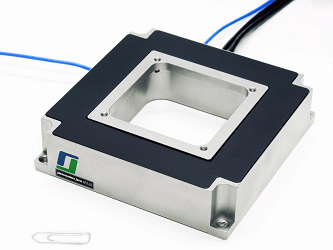

        Фото Трансляторы серии PXY 36/38 , оси перемещений: X, Y, смещение: 36 - 38 мкм
        Производитель: Piezosystem Jena
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Piezosystem Jena
        Перемещение
        двухосные XY
        Комплектующие систем
        трансляторы
        Материал транслятора
        стальные

        Двухосные трансляторы серии PXY 36 / 38 отлично подходят для задач нанопозционирования оптических элементов, источников излучения, образцов для задач микробиологии и т.д. Диапазон смещений данных платформ достигает 38 мкм.

        С помощью управляющего сигнала, смещением вдоль осей X и Y можно управлять раздельно. Данные системы позиционирования обладают всеми преимуществами платформ с параллельной кинематикой. В отличие от других трансляторов, все приводы PXY 36 воздействуют на одну и ту же плиту и имеют общую неподвижную точку.

        По запросу возможно изготовление трансляторов для работы в вакууме или в условиях сверхнизких температур.

        Технические характеристики трансляторов серии PXY 36 Piezosystem Jena:

        Параметр

        Ед. изм.

        PXY 36

        PXY 36 CAP

        Чертеж

        Ось смещений

        -

        X,Y

        X,Y

        Диапазон смещений систем без ОС (±10%)/с ОС*

        мкм

        36/ -

        36/30

        Емкость вдоль 1 оси (±20%)**

        мкФ

        3.6

        3.6

        Разрешение (без ОС/с ОС)***

        нм

        0.07/ -

        0.07/1

        Встроенная система ОС

        -

        -

        Емкостной детектор

        Стабильность (тип.)

        нм

        -

        ±4

        Нелинейность (тип.)

        %

        -

        0.006

        Резонансная частота x/y

        без нагрузки

        с нагрузкой: 100 г

        Гц

        900/900

        800/800

        900/900

        800/800

        Максимальное толкающее/

        тянущее усилие

        Н по осям x/y

        Н по оси x/y

        1368/1368

        137/137

        1368/1368

        137/137

        Жесткость x/y/z

        Н/мкм по осям

        38/38/14.5

        38/38/14.5

        Рабочий диапазон напряжений

        В

        -20…130 В

        -20…130 В

        Разъем (доп. варианты см. в таблице ниже) ****

        -

        LEMO 0S.302

        LEMO 0S.302/ LEMO 0S.650

        Длина кабеля

        м

        1

        1.6

        Рабочий диапазон температур

        °C

        -20°C … +80°C

        -20°C … +80°C

        Материал

        -

        Алюминий/Сталь

        Габаритные размеры (ДхШхВ)

        мм

        100x100x25

        100x100x25

        Отверстие

        мм

        50x50

        50x50

        Вес

        г

        700

        725

        Примечания:

        * Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)

        ** Типичное значение для малой напряженности электрического поля;

        *** Разрешение ограничено только шумом усилителя и системой измерения.

        Технические характеристики трансляторов серии PXY 38 Piezosystem Jena:

        Параметр

        Ед. изм.

        PXY 38

        PXY 38 SG

        Чертеж

        Ось смещений

        -

        X,Y

        X,Y

        Диапазон смещений системы без ОС (±10%)/с ОС (±0.2%)*

        мкм

        38/ -

        38/32

        Емкость (±20%)**

        мкФ

        0.7

        0.7

        Разрешение (без/с ОС)***

        нм

        0.07/ -

        0.07/0.7

        Встроенная система ОС

        -

        -

        Тензодатчик

        Стабильность (тип.)

        нм

        -

        ±1.5

        Нелинейность (тип.)

        %

        -

        0.03

        Резонансная частота (без нагрузки)

        Гц

        730/1090

        730/1090

        Макс. толкающее / тянущее усилие

        Н по оси x

        Н по оси y

        59/6

        53/5

        59/6

        53/5

        Жесткость x/y

        Н/мкм

        1.55/1.4

        1.55/1.4

        Рабочий диапазон напряжений

        В

        -20…130 В

        -20…130 В

        Разъем (доп. варианты см. в таблице ниже) ****

        -

        LEMO 0S.302

        LEMO 0S.302/ LEMO 0S.304

        Длина кабеля

        м

        1

        1.2

        Рабочий диапазон температур

        °C

        -20°C … +80°C

        -20°C … +80°C

        Материал

        -

        Алюминий / Сталь

        Габаритные размеры (ДхШхВ)

        мм

        25x25x16

        40x40x23

        Вес

        г

        45

        100

        Примечания:

        * Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)

        ** Типичное значение для малой напряженности электрического поля;

        *** Разрешение ограничено только шумом усилителя и системой измерения.

        Модели трансляторов серий PXY 36 / 38 Piezosystem Jena:

        Модель

        Описание

        Особенности

        PXY 36 CAP Digital

        Модели для цифровых контроллеров серии d-Drive и 30DV50 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC)

        Разъем: Sub-D 15

        PXY 38 Digital

        Модели для цифровых контроллеров серии d-Drive и 30DV50 в сочетании с доп. функциями

        Разъем: Sub-D 15

        PXY 38 SG Extern

        Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI)

        Разъем сенсора: ODU 4pin

        Для доступа к файлам требуется Авторизация
        Техническая документация на трансляторы серии PXY 36
        434.4 Кб
        Техническая документация на трансляторы серии PXY 38
        432 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
