Системы позиционирования Piezosystem Jena серии PXY 200 / 201 идеально подходят для высокоточного позиционирования компонентов оптических систем, таких как зеркала и лазерные диоды, задач монтажа в полупроводниковой промышленности, высокоточных измерений, а также в микробиологии.
Серии трансляторов PXY 200 / 201 основана на пьезоэлектрических приводах. Конструкция монолитных упругих шарниров обеспечивает высокое разрешение смещений в диапазоне до 200 - 250 мкм и жесткость системы. Возможность работы в динамическом режиме делает данные трансляторы идеальным решением для задач, в которых важна не только точность, но и скорость позиционирования.

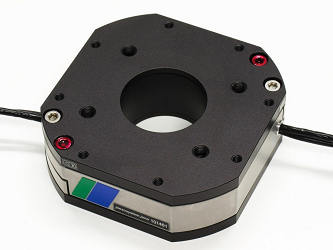

Трансляторы серии PXY 200 оснащены круглым центральным отверстием диаметром 28 мм, позиционеры PXY 201 обладают квадратным сквозным отверстием размером 30x30 мм2.
С помощью управляющего сигнала смещение по осям X и Y можно контролировать отдельно. Данные оси расположены ортогонально друг другу, а направление движения показано небольшими отметками на платформе. В качестве опции трансляторы Piezosystem Jena могут оснащаться тензодатчиками или емкостными датчиками положения, что увеличивает стабильность и точность позиционирования. Системы позиционирования данной серии доступны в виде моделей для работы в вакууме и в условиях низких температур.
Технические характеристики трансляторов серии PXY 201 Piezosystem Jena:
|
Параметры |
Ед. изм. |
PXY 201 |
PXY 201 CAP |
PXY 201 CAP DIG | |
|
Чертеж |
- |
|
|
| |
|
Ось смещений |
- |
X, Y |
X, Y |
X, Y | |
|
Смещение систем без ОС (±10%)* |
мкм |
250 |
250 |
250 | |
|
Смещение систем с ОС (±0,2%)* |
мкм |
200 |
200 |
200 | |
|
Емкость (±20%)** |
мкФ |
2 x 3.5 |
2 x 3.5 |
2 x 3.5 | |
|
Детектор ОС |
- |
- |
Емкостной |
Емкостной | |
|
Разрешение*** |
нм |
0.35 |
1 |
1 | |
|
Апертура |
мм² |
30 x 30 |
30 x 30 |
30 x 30 | |
|
Стабильность (тип.) |
нм |
- |
±10 |
±10 | |
|
Нелинейность (тип.) |
% |
- |
0.02 |
0.02 | |
|
Максимальная нагрузка |
Н |
100 |
100 |
100 | |
|
Максимальное толкающее/тянущее усилие |
Н |
100 / 20 |
10 / 10 |
10 / 10 | |
|
Резонансная частота (X/Y/Z) |
Гц |
220 / 170 / 1000 |
220 / 170 / 1000 |
220 / 170 / 1000 | |
|
Резонансная частота с нагрузкой 50 г |
Гц |
165 / 135 |
165 / 135 |
165 / 135 | |
|
Резонансная частота с нагрузкой 100 г |
Гц |
145 / 120 |
145 / 120 |
145 / 120 | |
|
Резонансная частота с нагрузкой 300 г |
Гц |
110 / 100 |
110 / 100 |
110 / 100 | |
|
Жесткость |
Н/мкм |
0.35 / 0.35 / 5.0 |
0.35 / 0.35 / 5.0 |
0.35 / 0.35 / 5.0 | |
|
Габаритные размеры (ДxШхВ) |
мм³ |
3 |
3 |
3 | |
|
Рабочий диапазон напряжений |
В |
-20…130 |
-20…130 |
-20…130 | |
|
Разъем |
Напряжение |
- |
LEMO |
LEMO |
D-sub |
|
Детектор |
- |
- |
LEMO |
D-sub | |
|
Рабочий диапазон температур |
°C |
-20 … +80 | |||
|
Материал |
- |
Сталь/Алюминий | |||
|
Вес |
g |
300 |
370 |
370 | |
Примечания:
* Типичное значение, измеренное с помощью усилителя NV 40/3;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения. .
Технические характеристики трансляторов серии PXY 200 Piezosystem Jena:
|
Системы позиционирования |
Ед. изм. |
PXY 200 |
PXY 200 SG |
|
Чертеж |
|
|
|
|
Ось смещений |
- |
X,Y |
X,Y |
|
Диапазон смещений систем без ОС (±10%)/с ОС(±0.2%)* |
мкм |
200/ - |
200/160 |
|
Емкость вдоль 1 оси (±20%)** |
мкФ |
5.2 |
5.2 |
|
Разрешение (без/с ОС)*** |
нм |
0.4/ - |
0.4/4 |
|
Встроенная система ОС |
- |
- |
Тензодатчик |
|
Стабильность (тип.) |
нм |
- |
±5 |
|
Нелинейность (тип.) |
% |
- |
0.04 |
|
Резонансная частота x/y (без нагрузки) |
Гц |
350/350 |
350/350 |
|
Максимальное толкающее/тянущее усилие |
Н по оси x |
130/13 |
130/13 |
|
Н по оси y |
130/13 |
130/13 | |
|
Жесткость x/y |
Н/мкм |
0.65/0.65 |
0.65/0.65 |
|
Рабочий диапазон напряжений |
В |
-20…130 В |
-20…130 В |
|
Разъем (доп. варианты см. в таблице ниже) **** |
- |
LEMO 0S.302 |
LEMO 0S.302/ LEMO 0S.304 |
|
Длина кабеля |
м |
1 |
1.2 |
|
Рабочий диапазон температур |
°C |
-20°C … +80°C |
-20°C … +80°C |
|
Материал |
- |
Алюминий/Сталь | |
|
Габаритные размеры (ДхШхВ) |
мм |
70x70x25 |
70x70x25 |
|
Апертура (диаметр) |
мм |
28 |
28 |
|
Вес |
г |
350 |
350 |
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
**** Дополнительные варианты разъемов в других конфигурация транслятором см. в таблице ниже.
Дополнительные модели трансляторов серии PXY 200 Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
PXY 200 Digital |
Модели для цифровых контроллеров серии d-Drive и 30DV50 в сочетании с доп. функциями. |
Разъем: Sub-D 15 |
|
PXY 200 SG Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI)
|
Разъем сенсора: ODU 4pin |
