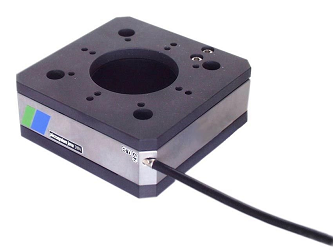

Двухосные трансляторы PXY 102 Piezosystem Jena на базе пьезоприводов обладают компактными размерами и широким диапазоном смещений вплоть до 100 мкм вдоль каждой оси для моделей без систем обратной связи. Данные системы позиционирования отлично подходят для задач микроскопии, так как имеют сквозное центральной отверстие диаметром 40 мм.
Высокая жесткость конструкции, в сочетании с линейностью движения, делает трансляторы PXY 102 Piezosystem Jena идеальным решением для задач, требующих высокой точности позиционирования с нанометровым разрешением, в области оптики, лазерной техники и т. д.
Пьезоэлектрические приводы могут работать намного быстрее и с большей точностью, чем любой другой электропривод. Управление смещением объекта вдоль разных осей осуществляется независимо друг от друга. Дополнительно трансляторы Piezosystem Jena могут быть оснащены детекторами смещения для обеспечения обратной связи. Модели PXY 102 могут быть изготовлены из специальных материалов для нестандартных применений, таких как работа в вакууме или в условиях сверхнизких температур.
Технические характеристики трансляторов серии PXY 102 Piezosystem Jena:
|
Параметры |
Ед. изм. |
PXY 102 |
PXY 102 SG |
PXY 102 CAP | |
|
Чертеж |
– |
|
|
| |
|
Оси перемещений: |
– |
X/Y | |||
|
Диапазон смещений систем без ОС (±10%)* |
мкм |
100 |
100 |
100 | |
|
Диапазон смещений систем с ОС* |
мкм |
– |
80 |
80 | |
|
Емкость вдоль 1 оси (±20%) |
мкФ |
1.7 |
1.7 |
1.7 | |
|
Встроенная система ОС |
– |
– |
Тензодатчик |
Емкостной детектор | |
|
Разрешение*** |
нм |
0.2 |
2 |
1 | |
|
Стабильность (тип.) |
нм |
– |
±17 |
±10 | |
|
Резонансная частота (X/Y) |
Гц |
330/320 |
330/320 |
330/320 | |
|
Жесткость (X/Y) |
Н/мкм |
1/1 |
1/1 |
1/1 | |
|
Макс. генерируюемая сила (X/Y) |
Тянущая |
Н |
10/10/ |
10/10 |
10/10 |
|
Толкающая |
100/100 |
100/100 |
100/100 | ||
|
Длина кабеля |
м |
1.0 |
1.2 |
1.6 | |
|
Материал |
– |
Сталь/Алюминий | |||
|
Габаритные размеры (ДхШхВ) |
мм |
80 x 80 x 30 |
80 x 80 x 30 |
80 x 80 x 30 | |
|
Диаметр центрального отверстия |
мм |
40 |
40 |
40 | |
|
Вес |
г |
520 |
610 |
700 | |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV40/3 CLE
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
Модели трансляторов серии PXY 102 Piezosystem Jena с разными типами разъемов:
|
Модель |
Описание |
Особенности |
|
PXY 102 Digital |
Модели для цифровых контроллеров серии d-Drive и NV40/3 в сочетании с доп. функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub–d 15 |
|
PXY 102 SG Digital | ||
|
PXY 102 CAP Digital | ||
|
PXY 102 SG Extern |
Модель с предусилителем детектора для работы с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем напряжения: LEMO 0S.302 Разъем SG детектора: ODU 4pin Разъем CAP детектора: LEMO 0S.650 |
|
PXY 102 CAP Extern | ||
|
PXY 102 |
Разъемы для контроллеров серий: ENV, 30V300 OEM и 12V40 OEM |
Разъем напряжения: LEMO 0S.302 Разъем SG детектора: LEMO 0S.304 Разъем CAP детектора: LEMO 0S.650 |
|
PXY 102 SG | ||
|
PXY 102 CAP |
