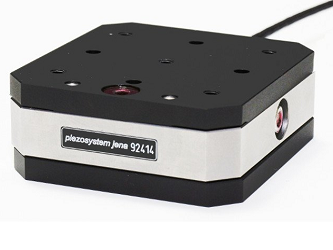

Компактные трансляторы PX Piezosystem Jena состоят из пьезоэлектрического привода, установленного в платформу с верхней и нижней пластиной из твердого материала для легкой интеграции в оптические установки. Монолитная конструкция с упругими шарнирами (PX 100 / 200 / 300/400) обеспечивает высокую жесткость и точность смещений, а также великолепные динамические характеристики системы. Это делает данные трансляторы идеальными для приложений, в которых необходима не только точность, но и высокая скорость позиционирования.
Системы позиционирования Piezosystem Jena серии PX отлично подходят для задач нанопозиционирования компонентов оптических систем, например, зеркал и лазерных диодов. Они широко используются в микробиологии, полупроводниковой промышленности и электронике, контрольно-измерительных системах и системах контроля качества.
По запросу трансляторы серии PХ Piezosystem Jena могут быть оснащены встроенной системой измерения деформаций для обеспечения обратной связи (ОС). Модели с суффиксом SG оборудованы тензометрическим датчиком, с суффиксом CAP - емкостным датчиком. Кроме того, система может быть подготовлена для работы в условиях вакуума или сверхнизких температур, а также изготовлена из немагнитной стали, анодированного алюминия или титана.
Особенности:
- Предварительный натяг;
- OEM модули компактных размеров;
- Диапазон смещений: 38 – 400 мкм;
- Смещение вдоль оси X;
- Трансляторы с верхней и нижней пластиной;
- Интеграция измерительной системы (опция);
Технические характеристики одноосных трансляторов серии PX 38 / 50 / 100 Piezosystem Jena:
|
Параметры |
Ед. измерений |
PX 38 / SG |
PX 50 CAP |
PX 100 / SG |
|
Чертеж |
|  /
|
| /
|
|
Ось перемещений |
- |
X |
X |
X |
|
Смещение без ОС (±10%)/с ОС (±0.2%)* |
мкм |
39 / 32 |
50 / 40 |
100 / 80 |
|
Емкость (±20%)** |
мкФ |
0.6 |
1.7 |
1.8 |
|
Разрешение (без/с ОС)*** |
нм |
0.07 / 0.7 |
0.1/1 |
0.2/ 2 |
|
Встроенная измерительная система |
- |
- / датчик деформаций |
Емкостной датчик |
-/датчик деформаций |
|
Стабильность (тип.) |
нм |
-/10 |
±3.5 |
-/±4 |
|
Нелинейность (тип.) |
% |
-/0.1 |
0.016 |
-/0.02 |
|
Резонансная частота |
Гц |
760 (без нагрузки) |
785 (без нагрузки) 680 (доп. нагрузка: 15 г) 430 (доп. нагрузка: 50 г) 230 (доп. нагрузка: 100 г) 138 (доп. нагрузка: 300 г) |
790 (без нагрузки) |
|
Макс. толкающее / тянущее усилие |
Н |
30/3 |
20/2 |
150/15 |
|
Жесткость |
Н/мкм |
0.8 |
0.4 |
0.35 |
|
Диапазон напряжений |
В |
-20…+130 |
-20 … +130 |
-20…130 |
|
Разъем (доп. варианты см. ниже) **** |
- |
LEMO 0S.302 / LEMO 0S.304 |
LEMO 0S.302 (напяржение) LEMO 0S.650 (сенсор)
|
LEMO 0S.302 / LEMO 0S.304 |
|
Длина кабеля |
м |
1/1.2 |
1.6 |
1/1.2 |
|
Рабочий диапазон температур |
°C |
- |
|
-20°C … +80°C |
|
Материал |
- |
Сталь, анодированный алюминий |
алюминий, сталь |
алюминий, сталь |
|
Габаритные размеры (Д х Ш х В) |
мм |
25x25x18/40x40x25 |
40x40x23 |
40x40x20 |
|
Вес |
гр |
40/77 |
180 |
85 / 90 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE, NV 40/1 CLE для PX 50)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Модели с другими вариантами разъемов.
Технические характеристики одноосных трансляторов серии PX 200 / 300 / 400 Piezosystem Jena:
|
Параметры |
ед. изм. |
PX 200 / SG / CAP |
PX 300 / SG / CAP |
PX 400 / SG / CAP |
|
Чертеж |
| /
| /
| / /
|
|
Ось перемещений |
- |
X |
X |
X |
|
Система обратной связи |
- |
- / тензодатчик / емкостной датчик |
- / тензодатчик / емкостной датчик |
- / тензодатчик / емкостной датчик |
|
Смещение без ОС (±10%)/с ОС (±0.2%)* |
мкм |
200 / 160 / 160 |
300 / 240 / 240 |
400 / 320 / 320 |
|
Емкость (±20%)** |
мкФ |
1.8 |
2.5 |
5.2 |
|
Разрешение (без/с ОС) *** |
нм |
0.4 / 4 / 2 |
0.6 / 6 / 3 |
0.8 / 8 / 4 |
|
Резонансная частота (без нагрузки) |
Гц |
177 |
177 |
200 |
|
Стабильность |
нм |
- / ±14 / ±5.5 |
- / ±31 / ±6 |
- / ±5 / ±10 |
|
Нелинейность |
% |
- / 0.06 / 0.01 |
- / 0.2 / 0.05 |
- / 0.09 / 0.02 |
|
Макс. толкающее / тянущее усилие |
Н |
340/34 |
720/72 |
300/30 |
|
Жесткость |
Н/мкм |
0.09 |
0.09 |
0.09 |
|
Диапазон напряжений |
В |
-20…130 В | ||
|
Разъем (доп. варианты смотри ниже) **** |
- |
напряжение: LEMO 0S.302 / Sub-D 15 (только модели Digital) сенсор: LEMO.0S.304 или ODU 4 pin (модели Extern) или Sub-D15 (модели Digital) | ||
|
Длина кабеля |
м |
1 / 1.2 / 1.6 |
1 / 1.2 / 1.6 |
1 / 1.2 / 1.6 |
|
Рабочий диапазон температур |
°C |
-20°C … +80°C |
-20°C … +80°C |
-20°C … +80°C |
|
Материал |
- |
алюминий, сталь | ||
|
Габаритные размеры (Д х Ш х В) |
мм |
52x48x20, CAP: 70.5x48x20 | ||
|
Вес |
гр |
175 / 180 / 210 |
175 / 180 / 210 |
175 / 180 / 210 |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3 (для систем с ОС: NV 40/3 CLE, NV 40/1 CLE для PX 50)
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Модели с другими вариантами разъемов.
Модели трансляторов серии PX:
|
Модель |
Описание |
Особенности |
|
PX 38 SG Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и аналоговыми контролерами серии NV 40/3 CLE с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PX 38 SG Extern |
Модель с предусилителем детектора для работы с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем сенсора: ODU 4pin |
|
PX 38 Vacuum |
Модель для работы в условиях вакуума: давление до 10-7 гПа |
Длина кабеля в вакуумной камере: 60 см; на воздухе: 2 м |
|
PX 50 CAP Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и 30DV50 с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PX 100 SG Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и 30DV50 с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PX 100 SG Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем сенсора: ODU 4pin |
|
PX 200 CAP Digital |
Модель для работы с цифровыми контроллерами серии d-Drive и 30DV50 с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI), автоматическая калибровка (ASC) |
Разъем: Sub-D 15 |
|
PX 300 SG Extern |
Модель с предусилителем детектора для работы с модулем усилителя „CLE” и с дополнительными функциями: заменяемость, автоматическая идентификация сенсора (ASI) |
Разъем сенсора: ODU 4pin |
