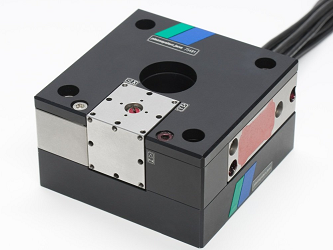

Системы позиционирования серии PENTOR piezosystem jena позволяют осуществлять линейное смещение объектов по 3 осям и поворот вокруг 2 осей, таким образом данная платформа обладает 5 степенями свободы.
Линейное смещение по осям X, Y и Z может достигать 100 мкм, вращение вокруг осей X и Y - ±2 мрад. Системы позиционирования PENTOR оснащены апертурой диаметром 17 мм, что позволяет использовать их в микроскопии и разных оптических системах. Благодаря высокой резонансной частоте системы PENTOR отлично подходят для работы в динамическом режиме.
Для заказа доступны модели с или без системы обратной связи. Трансляторы с системой обратной связи оснащены встроенными тензодатчиками для нивелирования эффектов гистерезиса и дрейфа. Системы могут быть изготовлены из специальных материалов для работы в вакууме и условиях низких температур.
Для работы с трансляторами PENTOR рекомендуется использовать контроллеры серии d-Drive в сочетании с 5 модулями EVD50(CL).
Технические характеристики трансляторов серии PENTOR Piezosystem Jena:
|
Параметры |
Ед. изм. |
PENTOR |
PENTOR SG |
PENTOR SG | ||
| Чертеж | - |  | ||||
|
Оси смещений |
- |
x, y, z, Ɵx, Ɵy | ||||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | ||||
|
Центральная апертура |
мм |
17 | ||||
|
Макс. нагрузка |
Н |
50 | ||||
|
Рабочий диапазон температур |
°C |
-20 … +80 (-4°F … 176°F) | ||||
|
Габаритные размеры (ДxШхВ) |
мм |
69 x 68 x 40 (2.7“ x 2.7“ x 1.6“) | ||||
|
Вес |
г |
450 |
480 | |||
|
Линейное смещение по осям x,y,z | ||||||
|
Диапазон смещении систем без ОС (± 10%) по x,y,z |
мкм |
100 | ||||
|
Диапазон смещении систем с ОС (± 0.2%) по x,y,z |
мкм |
- |
80 | |||
|
Разрешение |
Систем без ОС |
нм |
0,2 | |||
|
Систем с ОС |
нм |
- |
2 | |||
|
Емкость (по 1 оси) ±20% |
мкФ |
1,7 | ||||
|
Резонансная частота (без нагрузки) |
ось x |
Гц |
680 | |||
|
ось y |
Гц |
750 | ||||
|
ось z |
Гц |
580 | ||||
|
Жесткость (по 1 оси) |
Н/мкм |
0,5 | ||||
|
Нелинейность (тип.) |
% |
- |
x: 0.05, y: 0.06, z: 0.02 | |||
|
Стабильность (тип.) |
нм |
- |
x: 5, y: 4, z: 5 | |||
|
Вращательное движение системы | ||||||
|
Наклон (± 10%) Θx, Θy |
Систем без ОС |
мрад |
±2 | |||
|
Наклон (± 0.2%) Θx, Θy |
Систем с ОС |
мрад |
- |
±1,6 | ||
|
Разрешение |
Систем без ОС |
мкрад |
0.008 |
0.008 |
0.008 | |
|
Систем с ОС |
мкрад |
- |
0.08 |
0.08 | ||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | ||||
|
Число осей вращения |
- |
2 | ||||
|
Емкость (по 1 оси) ±20% |
мкФ |
2 x 0.85 | ||||
|
Нелинейность (тип.) |
% |
- |
Ɵx: 0.18, Ɵy: 0.13 | |||
|
Стабильность (тип.) |
мкрад |
- |
Ɵx: 0.44, Ɵy: 0.48 | |||
