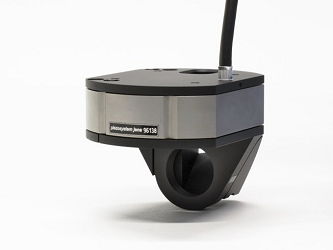

Линейные трансляторы серии nanoX 240 SG Piezosystem Jena предназначены для задач отклонения лазерного пучка, осмотра полостей и исследования цилиндрических компонентов. Также, как и другие трансляторы данной серии, представленные системы работают в динамическом режиме и обладают высокой точностью позиционирования даже при большой нагрузке.
Данные трансляторы обладают температурной компенсацией, что позволяет ей сохранять положение объектов даже в условиях меняющихся температур.
Особенности:
- Диапазон смещений: 240 мкм;
- Встроенный энкодер;
- Высокая точность позиционирования;
- Разрешение: 0.4 нм;
- Отклонение луча на разные углы;
- Компенсация температурных воздействий;
- Для объективов камер.
Технические характеристики систем позиционировании серии nanoX 240 SG:
|
Параметры |
Ед. изм. |
Значения |
|
Ось смещений |
– |
X |
|
Диапазон смещений без ОС (±10%)*/с ОС |
мкм |
240/ 200 |
|
Емкость (±20%)** |
мкФ |
2x2.6 |
|
Разрешение без ОС/с ОС*** |
нм |
0.4/4 |
|
Детектор ОС |
– |
тензодатчик |
|
Стабильность (тип.) |
нм |
10 |
|
Нелинейность (тип.) |
% |
0.2 |
|
Резонансная частота (без нагрузки) |
Гц |
380 |
|
Резонансная частота (с нагрузкой 100 г) |
Гц |
200 |
|
Жесткость |
Н/мкм |
0.3 |
|
Рабочий диапазон напряжений |
В |
-20…130 |
|
Рабочая температура |
°C |
-20 … +80 (-4°F … +176°F) |
|
Материал |
– |
алюминий/сталь |
|
Макс. толкающее / тянущее усилие без ОС |
Н |
100/100 |
|
Макс. толкающее / тянущее усилие с ОС |
Н |
100/100 |
Применения:
* Типичное значение, измеренное с помощью контроллера 30DV50 amplifier
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
Модели систем позиционирования серии nanoX 240 SG:
|
nanoX 240 SG |
Ед. изм. |
S-630-0x (D/E) |
S-631-0x (D/E) |
S-632-0x (D/E) |
S-633-0x (D/E) |
S-634-0x (D/E) |
|
Чертеж |
|
|
|
|
|
|
|
Угол отклонения пучка |
° |
48 |
48 |
45 |
48,5 |
45 |
|
Минимальный диаметр цилиндра |
мм |
66 |
74 | |||
|
Высота |
мм |
64 |
52 |
50,5 |
52 | |
|
Глубина |
мм |
52 | ||||
