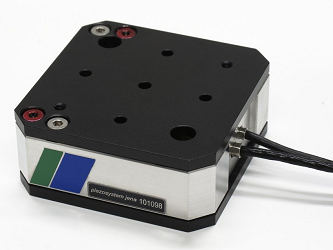

Одноосные линейные трансляторы серии nanoX Piezosystem Jena – высокоскоростные системы позиционирования с диапазоном смещений от 200 до 480 мкм. Благодаря оптимизации с использованием метода конечных элементов данные платформы обладают высокой точностью и могут работать в динамическом режиме.
Данные трансляторы обладают температурной компенсацией, что позволяет ей сохранять положение объектов даже в условиях меняющихся температур. Самые высокие значения стабильности и линейности достигаются моделями с системой обратной связи. Для заказа доступны модели для работы в вакууме, а также модели из материалов отличных от стандартных (алюминий, титан).
Технические характеристики высокоскоростных одноосных трансляторов серии nanoX 200 Piezosystem Jena:
|
Параметры |
Ед. изм. |
nanoX 200 |
nanoX 200 SG |
nanoX 200 CAP | |
|
Чертеж |
- |
|
|
| |
|
Ось смещений |
- |
|
x |
| |
|
Диапазон смещений без ОС (±10%)* |
мкм |
240 |
240 | ||
|
Диапазон смещений с ОС (±0,2%)* |
мкм |
- |
200 | ||
|
Емкость (±20%)** |
мкФ |
2x2.6 | |||
|
Встроенная система ОС |
- |
- |
тензодатчик |
емкостной детектор | |
|
Разрешение*** без ОС |
нм |
|
0.4 |
| |
|
Разрешение*** с ОС |
нм |
- |
4 |
1 | |
|
Стабильность (тип.) |
нм |
- |
50 |
10 | |
|
Нелинейность (тип.) |
% |
- |
0.1 |
0.02 | |
|
Резонансная частота |
Гц |
700 | |||
|
Резонансная частота с доп. нагрузкой 50 г |
Гц |
600 | |||
|
Резонансная частота с доп. нагрузкой 100 г |
Гц |
400 | |||
|
Резонансная частота с доп. нагрузкой 300 г |
Гц |
250 | |||
|
Жесткость |
Н/мкм |
1.1 | |||
|
Макс. толкающее / тянущее усилие |
Н |
100/100 | |||
|
Макс. толкающее / тянущее усилие в системах с ОС **** |
Н |
- |
100/100 | ||
|
Макс. нагрузка |
Н |
100 | |||
|
Рабочий диапазон напряжений |
В |
-20 ... +130 | |||
|
Разъем |
Напряжение |
- |
ODU Serie L 3pol. | ||
|
Детектор |
- |
- |
LEMO 0S.304 |
LEMO 0S.650 | |
|
Длина кабеля |
м |
1 |
1.2 |
1.6 | |
|
Материал |
- |
сталь/алюминий | |||
|
Габаритные размеры (Д х Ш х В) |
мм |
52 x 52 x 22 |
52 x 70 x 22 | ||
|
Центральная апертура |
мм |
|
Ø3 |
| |
|
Вес |
г |
175 |
190 |
300 | |
Примечания:
* Типичное значение, измеренное с помощью контроллера 30V300
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Макс. сила, с которой работает система со встроенной ОС.
Технические характеристики высокоскоростных одноосных трансляторов серии nanoX 400 Piezosystem Jena:
|
Параметры |
Ед. изм. |
NanoX 400 |
NanoX 400 SG |
NanoX 400 CAP | |
|
Чертеж |
- |
|
|
| |
|
Ось смещений |
- |
X | |||
|
Диапазон смещений без ОС (±20 %)* |
мкм |
480 | |||
|
Диапазон смещений с ОС (±0.2 %)* |
мкм |
- |
400 | ||
|
Емкость (±20 %)** |
мкФ |
10.2 | |||
|
Детектор ОС |
- |
- |
Тензодатчик |
емкостной детектор | |
|
Разрешение систем без ОС*** |
нм |
0.8 |
0.8 |
0.8 | |
|
Разрешение систем с ОС**** |
нм |
- |
8 |
2 | |
|
Стабильность (тип.) |
нм |
- |
80 |
20 | |
|
Нелинейность (тип.) |
% |
- |
0.1 |
0.02 | |
|
Резонансная частота |
Гц |
400 | |||
|
Резонансная частота с доп. нагрузкой 50 г |
Гц |
300 | |||
|
Резонансная частота с доп. нагрузкой 100 г |
Гц |
250 | |||
|
Резонансная частота с доп. нагрузкой 300 г |
Гц |
150 | |||
|
Жесткость |
Н/мкм |
0.4 | |||
|
Макс. толкающее / тянущее усилие |
Н |
100/100 | |||
|
Макс. толкающее / тянущее усилие без ОС |
Н |
- |
16/16 | ||
|
Макс. нагрузка |
Н |
50 | |||
|
Габаритные размеры (Ш х В х Д) |
мм |
52 x 32 x 52 |
52 x 32 x 70 | ||
|
Центральная апертура |
мм |
⌀ 3 | |||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | |||
|
Разъем |
Напряжение |
- |
ODU series L 3 pol. | ||
|
Детектор |
- |
- |
LEMO 0S.304 |
LEMO 0S.650 | |
|
Температурный диапазон |
°C |
-20 … +80 | |||
|
Материал |
- |
сталь/алюминий | |||
|
Вес |
г |
250 |
270 |
370 | |
Примечания:
* Типичные значения, измеренные с помощью усилителя EНV 40 nanoX;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
**** Макс. сила, с которой работает система со встроенной ОС.
