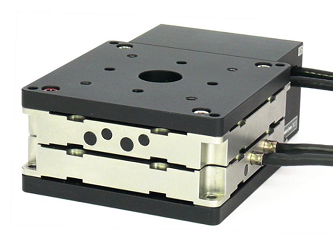

Компактные двухосные трансляторы серии nanoSXY Piezosystem Jena разработаны для быстрого и точного позиционирования оптических и механических элементов. Системы обладают высокой жесткостью конструкции по оси Z и оптимизированы для больших нагрузок.
Приводы, разработанные с помощью метода конечных элементов, позволяют осуществлять смещение элементов без паразитных сдвигов. Двунаправленная передача делает систему очень прочной и практически не чувствительной к воздействиям внешних сил.
Для заказа доступны модели с емкостным датчиком для обеспечения обратной связи, а также системы для работы в вакууме и в условиях сверхнизких температур. По запросу трансляторы могут изготавливаться из алюминия, титана, материалов invar или super invar.
Технические характеристики трансляторов серии nanoSXY 120 Piezosystem Jena:
| Параметры
|
Ед. изм. |
nanoSXY 120 |
nanoSXY 120 CAP | ||
|
Чертеж |
- |
|
| ||
|
Ось смещений |
- |
X,Y | |||
|
Диапазон смещений без ОС (±10 %)* |
мкм |
120 |
| ||
|
Диапазон смещений с ОС (±0.2 %)* |
мкм |
- |
100 | ||
|
Емкость (±20%)** |
мкФ |
1.5 | |||
|
Разрешение |
без ОС *** |
нм |
0.24 |
| |
|
с ОС*** |
нм |
- |
1 | ||
|
Стабильность (тип.) |
нм |
2.5 | |||
|
Нелинейность (тип.) |
% |
- |
0.02 | ||
|
Резонансная частота 50 г X/Y |
Гц |
350/380 |
300/320 | ||
|
Резонансная частота 100 г X/Y |
Гц |
280/300 |
250/280 | ||
|
Резонансная частота 300 г X/Y |
Гц |
165/170 |
160/105 | ||
|
Жесткость X/Y/Z |
Н/мкм |
0.6/0.6/2.5 |
| ||
|
Макс. толкающее / тянущее усилие X/Y |
Н |
65/65 |
12/12 | ||
|
Макс. нагрузка |
Н |
100 | |||
|
Габаритные размеры (ДхШхВ) |
мм |
60 x 60 x 20 |
60 x 82 x 30 | ||
|
Центральная апертура |
мм |
12.5 | |||
|
Рабочий диапазон напряжений |
В |
-20 … +130 |
| ||
|
Разъем |
Напряжение |
- |
ODU L 3 pin | ||
|
Детектор |
- |
- |
LEMO 0S.605 | ||
|
Вес |
г |
250 |
350 | ||
* Типичное значение, измеренное с помощью контроллера 30V300 NanoX;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
Технические характеристики трансляторов серии nanoSXY 400 Piezosystem Jena:
|
Параметры |
Ед. изм. |
nanoSXY 400 |
nanoSXY 400 CAP | |
|
Чертеж |
- |
|
| |
|
Ось смещений |
- |
X,Y | ||
|
Диапазон смещений без ОС (±10 %)* |
мкм |
400 | ||
|
Диапазон смещений с ОС (±0.2 %)* |
мкм |
- |
320 | |
|
Емкость** |
мкФ |
3.6 | ||
|
Детектор ОС |
- |
- |
емкостной детектор | |
|
Разрешение |
без ОС*** |
нм |
0.8 | |
|
с ОС*** |
нм |
- |
1 | |
|
Стабильность (тип.) |
нм |
- |
9 | |
|
Резонансная частота X/Y/Z |
Гц |
300/450/800 |
280/380/800 | |
|
Резонансная частота с доп. нагрузкой 50 г X/Y |
Гц |
230/350 |
215/250 | |
|
Резонансная частота с доп. нагрузкой 100 г X/Y |
Гц |
190/280 |
180/200 | |
|
Резонансная частота с доп. нагрузкой 300 г X/Y |
Гц |
125/130 |
120/125 | |
|
Жесткость X/Y/Z |
Н/мкм |
0.35/0.35/2.5 | ||
|
Макс. толкающее / тянущее усилие |
Н |
75/75 | ||
|
Макс. нагрузка |
Н |
50 | ||
|
Габаритные размеры (ДхШхВ) |
мм |
60 x 60 x 20 |
60 x 82 x 30 | |
|
Центральная апертура |
мм |
12.5 | ||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | ||
|
Разъем |
Напряжение |
- |
ODU L 3 pin | |
|
Детектор |
- |
- |
LEMO 0S.605 | |
|
Материал |
- |
сталь/алюминий | ||
|
Вес |
г |
300 |
410 | |
* Типичное значение, измеренное с помощью контроллера 30V300;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
