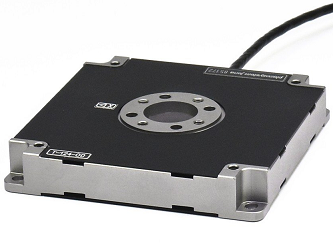

Компактные трансляторы серий nanoSX 400/800 Piezosystem Jena обеспечивают широкий диапазон смещений. Они оснащены апертурой и системой температурной компенсации. Основными преимуществами данных систем позиционирования являются высокая жесткость и точность траектории смещений.
Для заказа доступны модели для работы в вакууме и условиях низких температур, также возможно изготовление данных трансляторов из других материалов: алюминий, титан, invar, super invar.
Представленные трансляторы легко комбинируются с системами, обладающими более длинным диапазоном смещений или двухосными системами.
Модели трансляторов серии nanoSX с внешним предусилителем (модели “EXTERN”/“DIGITAL”) обеспечивают независимость от длины кабеля.
Технические характеристики трансляторов серии nanoSX 400 Piezosystem Jena:
|
Параметр |
Ед. изм. |
nanoSX 400 |
nanoSX 400 CAP |
nanoSX 400 CAP EXTERН |
nanoSX 400 CAP DIGITAL | |
|
Чертеж |
- |
|
|
|
| |
|
Ось смещений |
- |
X | ||||
|
Диапазон смещений без ОС±10 %* |
мкм |
450 | ||||
|
Диапазон смещений с ОС ±0.2 %* |
мкм |
- |
350 | |||
|
Емкость ±20 %** |
мкФ |
2 x 3.5 | ||||
|
Детектор ОС |
- |
- |
емкостной детектор | |||
|
Разрешение систем без ОС*** |
нм |
0.8 |
0.8 | |||
|
Разрешение систем с ОС*** |
нм |
- |
1 | |||
|
Стабильность (тип.) |
нм |
- |
20 | |||
|
Нелинейность (тип.) |
% |
- |
0.2 | |||
|
Резонансная частота |
Гц |
450 |
400 | |||
|
Резонансная частота с доп. нагрузкой: 50 г |
Гц |
300 | ||||
|
Резонансная частота с доп. нагрузкой: 100 г |
Гц |
260 | ||||
|
Резонансная частота с доп. нагрузкой: 300 г |
Гц |
125 | ||||
|
Жесткость (X/Y/Z) |
Н/мкм |
0.35/5/5 | ||||
|
Макс. толкающее / тянущее усилие |
Н |
100/100 | ||||
|
Макс. нагрузка |
Н |
100 | ||||
|
Наклон |
мрад |
≤3 (по всем осям) | ||||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | ||||
|
Разъем |
Напряжение |
- |
|
ODU3 pin |
|
D-Sub 15 |
|
|
Детектор |
- |
- |
LEMO 0S-650 |
ODU 4 pin |
D-Sub 15 |
|
Материал |
- |
сталь / алюминий | ||||
|
Габаритные размеры (ШхВхД) |
мм |
60 x 10 x 60 |
60 x 20 x 75 | |||
|
Центральная апертура |
мм |
⌀ 12.5 | ||||
|
Вес |
г |
150 |
260 | |||
* Типичное значение, измеренное с помощью контроллера 30V300
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
Технические характеристики трансляторов серии nanoSX 800 Piezosystem Jena:
|
Параметр |
Ед. изм. |
nanoSX 800 |
nanoSX 800 CAP EXTERН |
nanoSX 800 CAP DIGITAL | |
|
Чертеж |
- |
|
|
| |
|
Ось смещений |
- |
X | |||
|
Диапазон смещений без ОС (±10 %)* |
мкм |
900 | |||
|
Диапазон смещений с ОС (± 0.2 %)* |
мкм |
- |
800 | ||
|
Емкость (± 20 %)** |
мкФ |
2 x 7 | |||
|
Детектор ОС |
- |
- |
емкостной детектор | ||
|
Разрешение*** |
нм |
1.6 |
4 | ||
|
Стабильность (тип.) |
нм |
- |
40 | ||
|
Нелинейность (тип.) |
% |
- |
0.02 | ||
|
Резонансная частота X/Y/Z |
Гц |
330/600/800 |
210/500/700 |
210/500/700 | |
|
Резонансная частота с доп. нагрузкой: 50 г |
Гц |
230 |
145 | ||
|
Резонансная частота с доп. нагрузкой: 100 г |
Гц |
200 |
135 | ||
|
Резонансная частота с доп. нагрузкой: 300 г |
Гц |
135 |
95 | ||
|
Жесткость X/Y/Z |
Н/мкм |
0.2/2.5/2.5 | |||
|
Макс. толкающее / тянущее усилие |
Н |
100/100 | |||
|
Макс. нагрузка |
Н |
50 | |||
|
Рабочий диапазон напряжений |
В |
-20 … +130 | |||
|
Разъем |
Напряжение |
- |
ODU |
ODU 3 pin |
D-Sub 15 |
|
Детектор |
- |
- |
ODU 4 pin |
D-Sub 15 | |
|
Материал |
- |
сталь/алюминий | |||
|
Габаритные размеры (Ш х В х Д) |
мм |
60 x 20 x 60 |
60 x 30 x 75 | ||
|
Центральная апертура |
мм |
⌀ 12.5 | |||
|
Вес |
г |
300 |
410 | ||
* Типичное значение, измеренное с помощью контроллера 30V300
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения.
