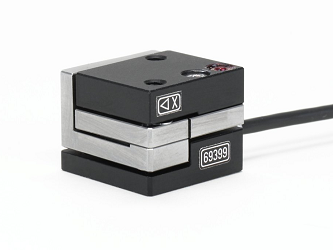

Компания piezosystem jena предлагает системы позиционирования с 3 степенями свободы серии microTRITOR и miniTRITOR, которые обладают одними из самых компактных размеров на рынке. Трансляторы microTRITOR размером 15x15x15 мм3 с диапазоном смещений 9 мкм вдоль каждой оси обладают уникальной конструкцией, обеспечивающей отсутствие связанных с трением эффектов.
Трансляторы серии miniTRITOR piezosystem jena размером 19x19x16 мм3 обеспечивают смещение объектов на расстояния до 38 мкм. Жесткость системы в сочетания с линейностью движения делают трансляторы серий TRITOR идеальным решением для задач высокоточного позиционирования оптики, источников излучения и других элементов оптических установок.
Для заказа доступны только модели без систем обратной связи. Трансляторы TRITOR широко используются для задач динамического сканирования. По запросу пользователя возможно изготовление трансляторов из специальных материалов для работы в условиях вакуума или сверхнизких температур.
Технические характеристики трансляторов серии microTRITOR / miniTRITOR Piezosystem Jena:
|
Параметры |
Ед. измерений |
microTRITOR |
miniTRITOR | |
|
Чертеж |
- |
|
| |
|
Оси смещений |
- |
X, Y, Z |
X, Y, Z | |
|
Диапазон смещений (±10%)* |
мкм |
9 |
38 | |
|
Емкость по 1 оси (±20%)** |
мкФ |
0.07 |
0.16 | |
|
Встроенная система ОС |
- |
- |
- | |
|
Разрешение*** |
нм |
0.02 |
0.07 | |
|
Резонансная частота x/y/z |
Гц |
2100/2230/2290 |
540/600/500 | |
|
Жесткость |
Н/мкм |
1.0 |
0.5 | |
|
Макс. генерируемая сила x/y/z |
тянущее усилие |
|
1/1/1 |
1/1/1 |
|
|
Н |
|
| |
|
толкающее усилие |
|
10/10/10 |
9/9/9 | |
|
Рабочий диапазон напряжений |
В |
-20…+130 | ||
|
Разъем |
- |
LEMO 0S.302 | ||
|
Длина кабеля |
м |
1.2 |
1.2 | |
|
Материал |
- |
сталь/ алюминий | ||
|
Габаритные размеры (ДxШхВ) |
мм |
15 x 15 x 15 |
19 x 19 x 16 | |
|
Вес |
г |
12 |
57 | |
Примечания:
* Типичные значения, измеренные с помощью усилителя NV 40/3;
** Типичное значение для малой напряженности электрического поля;
*** Разрешение ограничено только шумом усилителя и системой измерения;
Дополнительные модели трансляторов серии microTRITOR / miniTRITOR Piezosystem Jena:
|
Модель |
Описание |
Особенности |
|
microTRITOR Vacuum |
Для работы в условиях вакуума до 10-7 гПа |
Длина кабеля в вакуумной камере: 60 см; Длина кабеля на воздухе: 2 м. |
|
Поставщик
|
Piezosystem Jena |
