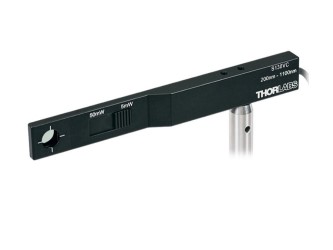

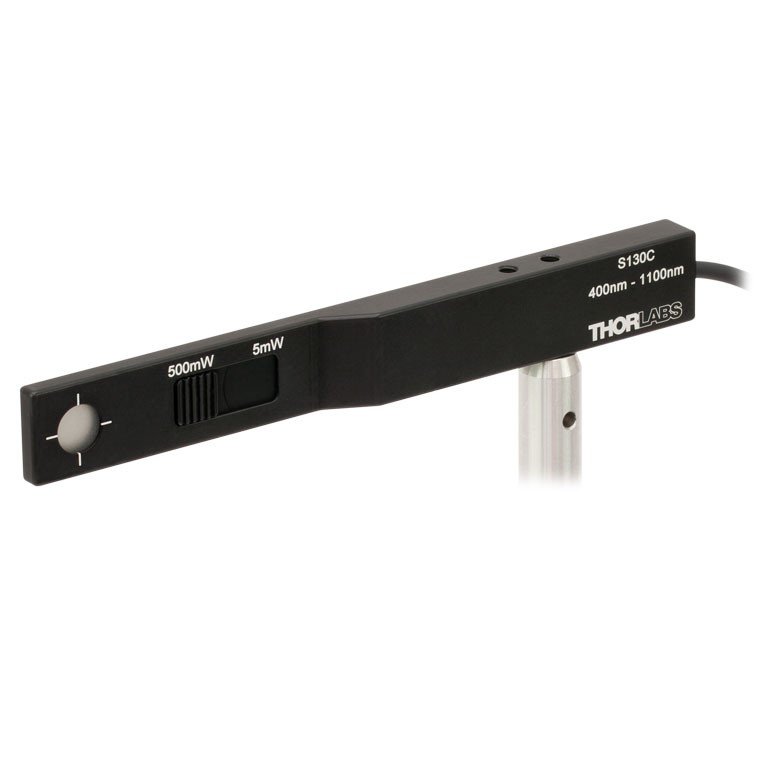

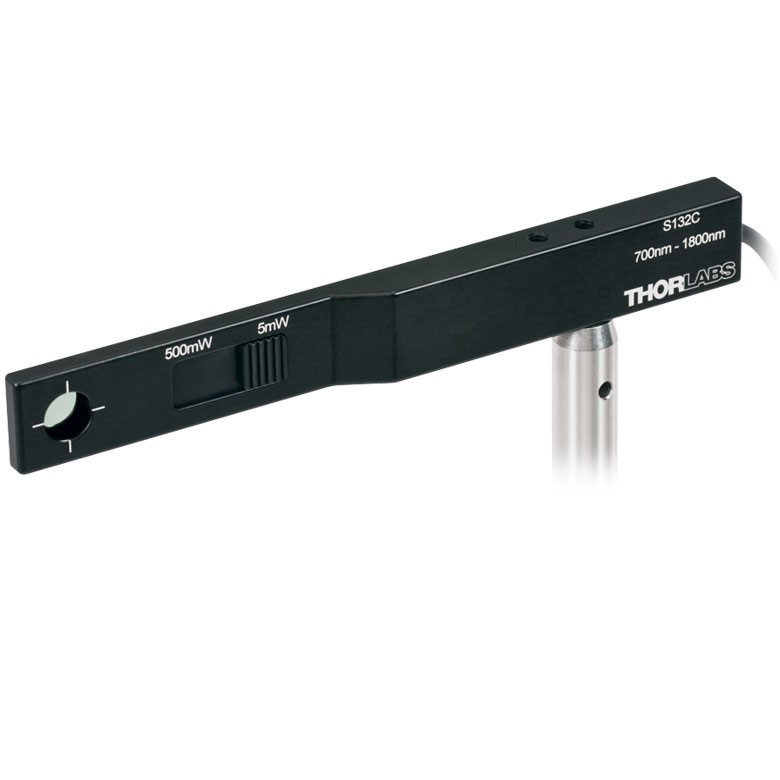

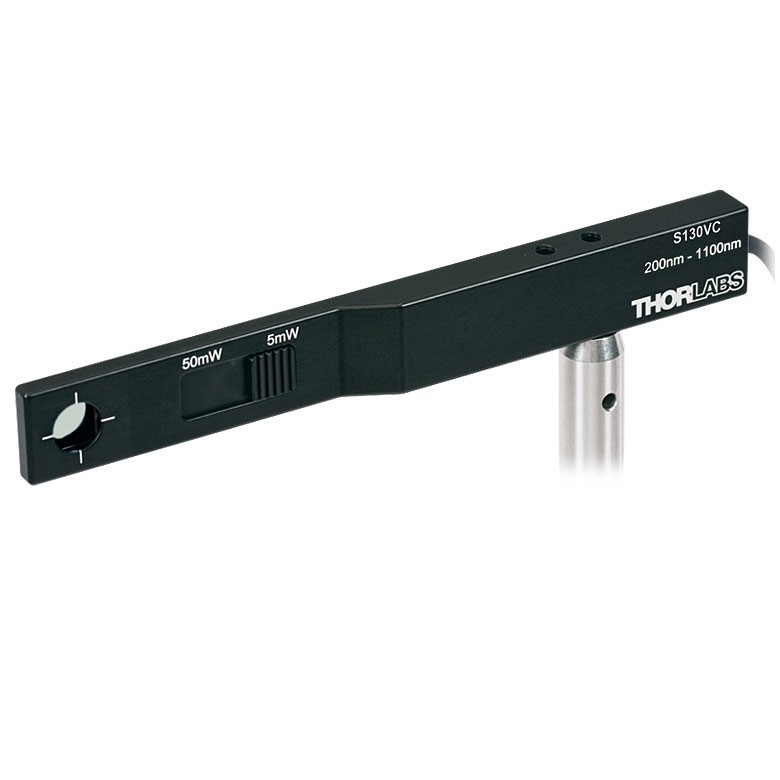

Тонкие фотодиодные детекторы мощности S13xC разработаны для измерения мощности оптического источника в местах, где пространство и доступность имеют решающее значение.
Особенности:
- Для измерения оптической мощности в ограниченном пространстве;
- Тонкая конструкция: толщина 5 мм со стороны детектора;
- Диаметр детектора Ø9.5 мм;
- Выдвижной нейтральный фильтр автоматически изменяет диапазон мощности детектора;
- Аксессуары, доступные отдельно ниже:
- Адаптер SM1A29 с объектом VIS/IR и внешней резьбой SM1;
- Крепление FBSM с объектом VIS/IR для систем FiberBench.
Тонкие фотодиодные детекторы могут устанавливаться между близко расположенными оптическими устройствами, каркасными системами и другими устройствами, в которых стандартные измерители мощности могут не подходить. Эти детекторы также имеют большую апертуру детектора Ø9.5 мм и выдвижной фильтр нейтральной плотности для двух диапазонов мощности в одном компактном устройстве.
Адаптер SM1A29, приобретаемый отдельно, может быть прикреплен двумя установочными винтами к любому детектору мощности серии S130 для крепления оптоволоконных адаптеров, светозащитных экранов, фильтров или любого другого механизма или оптики с резьбой SM1 (1.035"-40). Крепление FBSM позволяет устанавливать детекторы мощности серии S130 вертикально в системы FiberBench для стабильного монтажа с минимальной площадью основания.
Каждый детектор поставляется с данными калибровки, соответствующими NIST или PTB. Включенные данные будут соответствовать сертификату калибровки фотодиода, используемого для проверки отдельного детектора.
Технические характеристики:
|
Модель |
S130VC |
S130C |
S132C | |
|
Изображение |
|
|
| |
|
Документация |
|
|
| |
|
Диаметр |
Ø9.5 мм | |||
|
Диапазон длин волн |
200 - 1100 нм |
400 - 1100 нм |
700 - 1800 нм | |
|
Диапазон мощности (с фильтром) |
500 пВт - 0.5 мВт
|
500 пВт - 5 мВт
|
5 нВт - 5 мВт
| |
|
Тип детектора |
Si фотодиод (УФ) |
Si фотодиод |
Ge фотодиод | |
|
Линейность |
±0.5% | |||
|
Разрешение |
100 пВт |
1 нВт | ||
|
Погрешность измерений |
±3% (440 - 980 нм)
|
±3% (440 - 980 нм)
|
±5% | |
|
Покрытие / поглощающее покрытие |
Отражающий нейтральной плотности (оптическая плотность 1.5) |
Отражающий нейтральной плотности (оптическая плотность 2) |
Поглощающий нейтральной плотности (Schott NG9/KG3) | |
|
Размеры корпуса |
150 мм x 19 мм x 10 мм; толщина на стороне детектора 5 мм | |||
|
Активная область детектора |
9.7 мм x 9.7 мм | |||
|
Длина кабеля |
1.5 м | |||
|
Монтажная резьба |
Отдельные резьбы 8-32 и M4, стержни не включены в комплект | |||
|
Адаптеры (не включены в комплект) |
SM1A29: добавление резьбы SM1 и прицельной метки в апертуру; Оптоволоконные адаптеры, совместимые с адаптером SM1A29: S120-FC, S120-APC, S120-SMA, S120-ST, S120-LC и S120-SC; FBSM: интеграция детектора в настройки FiberBench. | |||
|
Совместимые консоли |
PM400, PM100D, PM100A и PM320E | |||
|
Совместимые интерфейсы |
PM101, PM101A, PM101R, PM101U, PM103, PM103A, PM103U и PM100USB | |||
