Описание

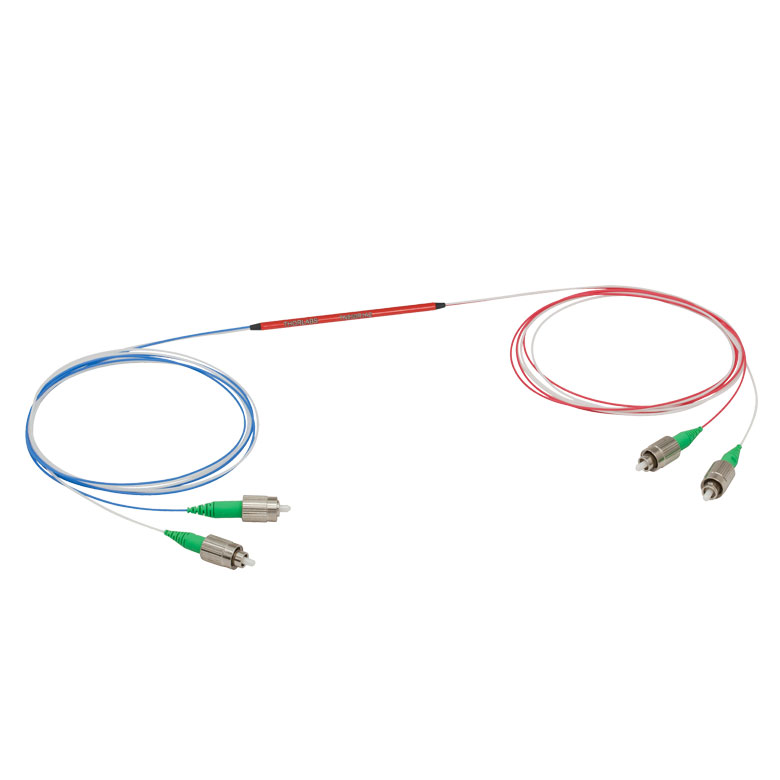

TN830R1A2 — узкополосный волоконно-оптический разветвитель производства Thorlabs с конфигурацией 2x2 (два входа и два выхода), оптимизированный для работы в узкой полосе 830 ± 15 нм. Компонент изготовлен методом сплавления (fused biconical taper, FBT) одномодовых волокон, что обеспечивает минимальные избыточные потери и высокую стабильность спектральных характеристик в заданном диапазоне длин волн. Все порты оснащены разъёмами FC/APC с угловой (8°) полировкой торца, обеспечивающей обратное отражение менее −65 дБ — критично в когерентных и лазерных системах.
Разветвитель реализует деление мониторного: 99% мощности поступает на основной выход, лишь 1% ответвляется для контроля. Конфигурация 2×2 обеспечивает четыре порта: каждый входной сигнал распределяется между обоими выходами, что позволяет реализовывать схемы направленных ответвителей, балансных интерферометров и двунаправленных трактов одновременно. Рабочая полоса ±15 нм вокруг центральной длины волны 830 нм соответствует ближнего инфракрасного диапазона (830 нм), применяемого в ОКТ и биомедицинской спектроскопии. Узкополосная конструкция (FBT) обеспечивает высокую равномерность коэффициента деления в пределах заявленной полосы, что критично для интерференционных, спектроскопических и измерительных приложений. Разветвитель поставляется в компактном цилиндрическом защитном корпусе.
Характеристики
- Конфигурация: 2x2
- Рабочий диапазон: 830 ± 15 нм
- Коэффициент деления: 99:1
- Тип волокна: одномодовое (SM)
- Тип разъёмов: FC/APC
- Технология изготовления: FBT (сплавленный биконический конус)
- Избыточные потери: типично < 0.2 дБ
- Рабочая температура: −40 до +85 °C
- Производитель: Thorlabs
Отрасли применения
- Лазерная спектроскопия: распределение монохроматического излучения 830 нм по нескольким каналам измерительной системы
- Интерферометрия: отвод контрольного канала в прецизионных интерферометрических установках
- Волоконно-оптические датчики: разводка зондирующего сигнала 830 нм по нескольким чувствительным элементам
- Биомедицинская диагностика: ОКТ-системы, флуоресцентная диагностика и фотоплетизмография
- Мониторинг мощности: ответвление 1% сигнала для непрерывного контроля без значительного ослабления основного тракта
- Научные исследования: прецизионные оптические эксперименты с излучением 830 нм
- Оборонная и аэрокосмическая промышленность: системы управления, наведения и дистанционного зондирования на длине волны 830 нм
