Описание

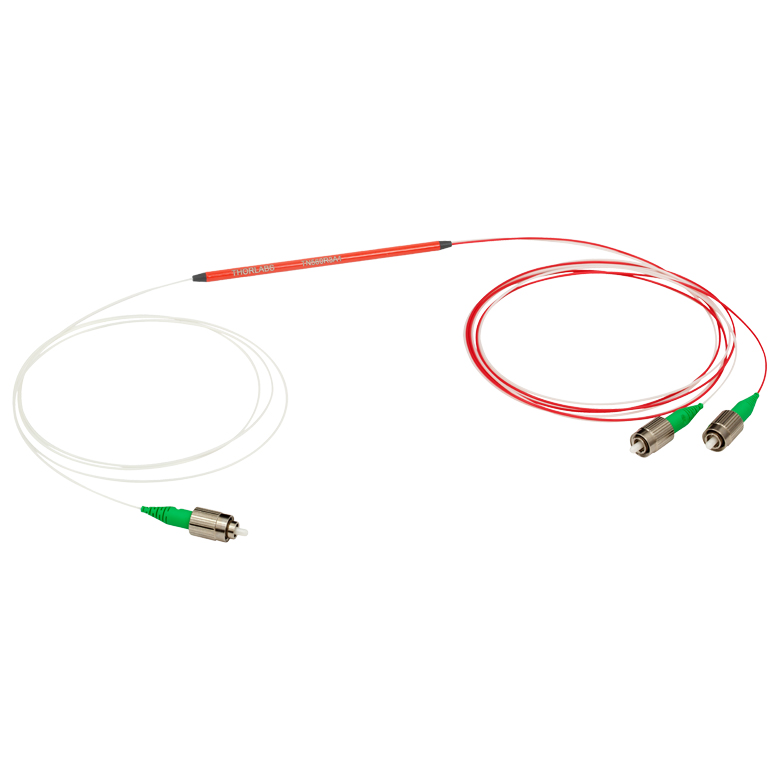

TN560R3A1 — узкополосный волоконно-оптический разветвитель производства Thorlabs с конфигурацией 1x2 (один вход и два выхода), оптимизированный для работы в узкой полосе 560 ± 15 нм. Компонент изготовлен методом сплавления (fused biconical taper, FBT) одномодовых волокон, что обеспечивает минимальные избыточные потери и высокую стабильность спектральных характеристик в заданном диапазоне длин волн. Все порты оснащены разъёмами FC/APC с угловой (8°) полировкой торца, обеспечивающей обратное отражение менее −65 дБ — критично в когерентных и лазерных системах.
Разветвитель реализует деление неравного: 75% мощности передаётся в основной канал, 25% — в отводной для анализа или референса. Сигнал поступает на единственный входной порт и делится между двумя выходными каналами в заданном соотношении. Рабочая полоса ±15 нм вокруг центральной длины волны 560 нм соответствует жёлто-зелёного диапазона (560 нм), близкого к максимуму чувствительности человеческого глаза. Узкополосная конструкция (FBT) обеспечивает высокую равномерность коэффициента деления в пределах заявленной полосы, что критично для интерференционных, спектроскопических и измерительных приложений. Разветвитель поставляется в компактном цилиндрическом защитном корпусе.
Характеристики
- Конфигурация: 1x2
- Рабочий диапазон: 560 ± 15 нм
- Коэффициент деления: 75:25
- Тип волокна: одномодовое (SM)
- Тип разъёмов: FC/APC
- Технология изготовления: FBT (сплавленный биконический конус)
- Избыточные потери: типично < 0.2 дБ
- Рабочая температура: −40 до +85 °C
- Производитель: Thorlabs
Отрасли применения
- Лазерная спектроскопия: распределение монохроматического излучения 560 нм по нескольким каналам измерительной системы
- Интерферометрия: отвод контрольного канала в прецизионных интерферометрических установках
- Волоконно-оптические датчики: разводка зондирующего сигнала 560 нм по нескольким чувствительным элементам
- Биомедицинская диагностика: флуоресцентная диагностика и оптическая биопсия в видимом диапазоне
- Мониторинг мощности: контроль мощности в основном оптическом тракте
- Научные исследования: прецизионные оптические эксперименты с излучением 560 нм
- Оборонная и аэрокосмическая промышленность: системы управления, наведения и дистанционного зондирования на длине волны 560 нм
