Описание

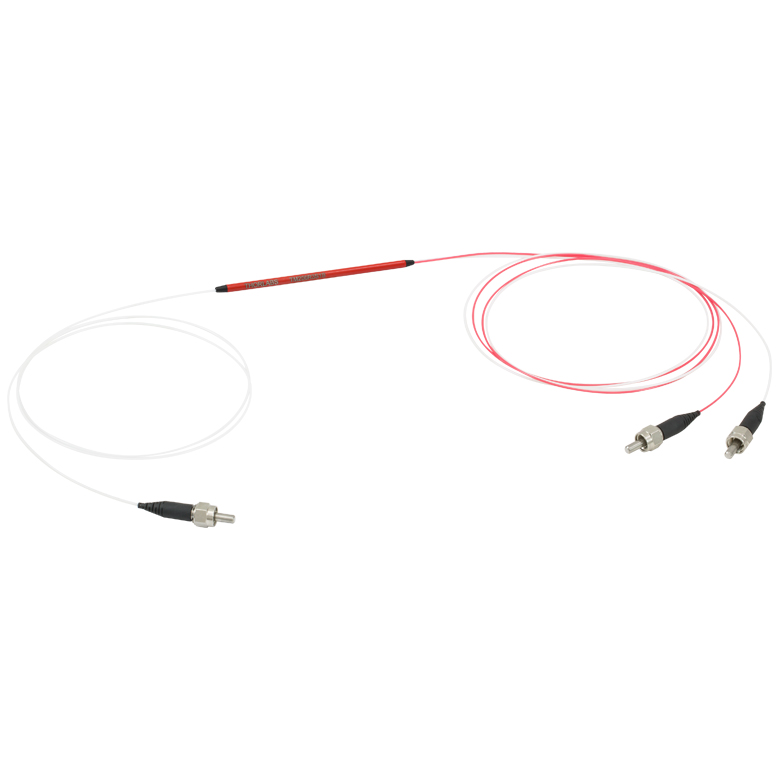

TM200R3S1B — многомодовый оптоволоконный разветвитель Thorlabs, предназначенный для стабильного распределения оптической мощности в конфигурации 1x2. Конструкция рассчитана на один вход и два выхода, что позволяет использовать изделие как в роли делителя потока, так и в составе измерительных и диагностических трактов, где требуется получить контролируемое соотношение каналов 75:25. Модель построена на базе волокна с сердцевиной Ø200 мкм и числовой апертурой 0.22, благодаря чему обеспечивает уверенное сопряжение с широким спектром многомодовых источников, детекторов и вспомогательных узлов. Для пользователя это означает предсказуемую геометрию светораспределения, удобство интеграции и воспроизводимость результатов при повторяющихся подключениях.
Изделие относится к решениям, которые особенно востребованы в лабораторной практике, приборостроении, спектральных измерениях, калибровочных стендах, системах контроля мощности и в составе OEM модулей. Характеристика многомодовая конструкция помогает подобрать разветвитель под конкретный тип тракта, а исполнение низкое содержание oh дополнительно задает предпочтительный спектральный сценарий применения. Исполнение с низким содержанием OH ориентировано на расширенный спектральный диапазон и хорошо интегрируется в широкополосные измерительные линии, включая ближний ИК диапазон. Указанный рабочий диапазон 400 - 2200 нм помогает подобрать модель под конкретный источник излучения и уменьшить потери при включении в тракт. Такое сочетание параметров делает модель удобной для задач, где важно не только физически разделить сигнал, но и сохранить понятную архитектуру канала без усложнения оптической схемы.
Практическая ценность модели состоит в том, что она упрощает построение многоканальных линий наблюдения и распределения излучения. Разветвитель можно использовать для отвода части мощности на контрольный фотоприемник, для параллельного подключения двух измерительных ветвей, для разнесения сигнала между рабочим и сервисным каналом, а также для формирования резервной линии в опытных установках. При соотношении 75:25 пользователь получает заранее заданный баланс между основной и вспомогательной ветвью, что особенно удобно в ситуациях, когда необходимо одновременно поддерживать основной технологический процесс и вести непрерывный мониторинг параметров источника.
Дополнительным преимуществом является исполнение с разъемами SMA905. SMA905 разъемы удобны для модульных источников, спектрометров, промышленных сенсоров и сборок, где требуется механически прочное и широко распространенное подключение. Благодаря этому разветвитель легко включается в уже существующие оптоволоконные системы без необходимости сложной доработки кабельной части. Для инженерных команд это означает сокращение времени на монтаж, упрощение сервисных операций и снижение риска ошибок при конфигурировании установки. Модель подходит для стендов НИОКР, серийных приборов и специализированных многомодовых линий, где требуется надежный, понятный и технологичный компонент распределения сигнала.
Характеристики
- тип изделия: многомодовый оптоволоконный разветвитель
- конфигурация каналов: 1x2
- сердцевина волокна: Ø200 мкм
- числовая апертура: 0.22
- соотношение деления сигнала: 75:25
- исполнение по содержанию OH: Низкое содержание OH
- профиль волокна: многомодовая конструкция
- рабочий диапазон: 400 - 2200 нм
- тип подключения: SMA905
- бренд: Thorlabs
Отрасли применения
- лабораторная фотоника и оптические эксперименты
- спектрометрия и оптоволоконные измерительные комплексы
- калибровка источников света и контроль распределения мощности
- медико биологические и аналитические установки с многомодовыми линиями
- промышленные сенсоры, OEM модули и диагностические стенды
- системы мониторинга, где часть мощности нужно отвести на контрольный канал
