Термодатчики мощности высокого разрешения, 10 мкВт - 5 Вт

Thorlabs предлагает два широкополосных термодатчика, предназначенных для измерения источников малой оптической мощности с высоким разрешением. Широкополосное покрытие обоих термодатчиков имеет ровный спектральный отклик в широком диапазоне длин волн. Размер апертуры Ø10 мм позволяет легко настраивать и измерять лазерные источники с большим размером пятна. Для легкой интеграции с системами тубусов Thorlabs и оптоволоконными адаптерами с резьбой SM1 (1.035"-40) оба датчика включают адаптер с внешней резьбой SM1.

Особенности:

- Высокое разрешение 1 мкВт или 5 мкВт;

- В моделях S401C и S405C используются терморезисторы для контроля температуры головки датчика;

- S401C: компенсация фона для измерений с малым дрейфом;

- S405C: поддерживает среднюю плотность оптической мощности до 1.5 кВт/см²;

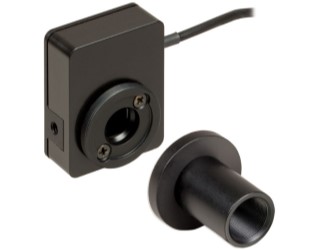

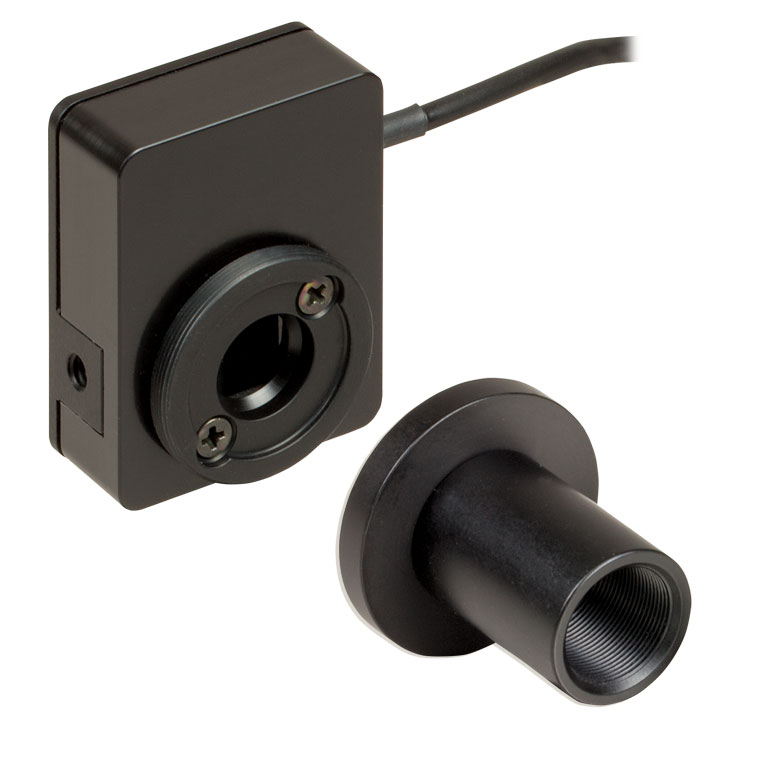

S401C использует активную компенсацию теплового фона для измерения мощности с малым дрейфом. Это реализуется за счет использования двух цепей термодатчиков для измерения теплового потока между поглотителем света и радиатором в обоих направлениях. Затем вычитаются результаты измерений двух цепей датчиков, что сводит к минимуму влияние теплового дрейфа на измерение мощности лазера. Широкополосное покрытие S401C обеспечивает высокое поглощение на длинах волн от 0.19 до 20 мкм, что делает его идеальным для использования при юстировке и измерении квантовых каскадных лазеров среднего ИК диапазона (ККЛ).

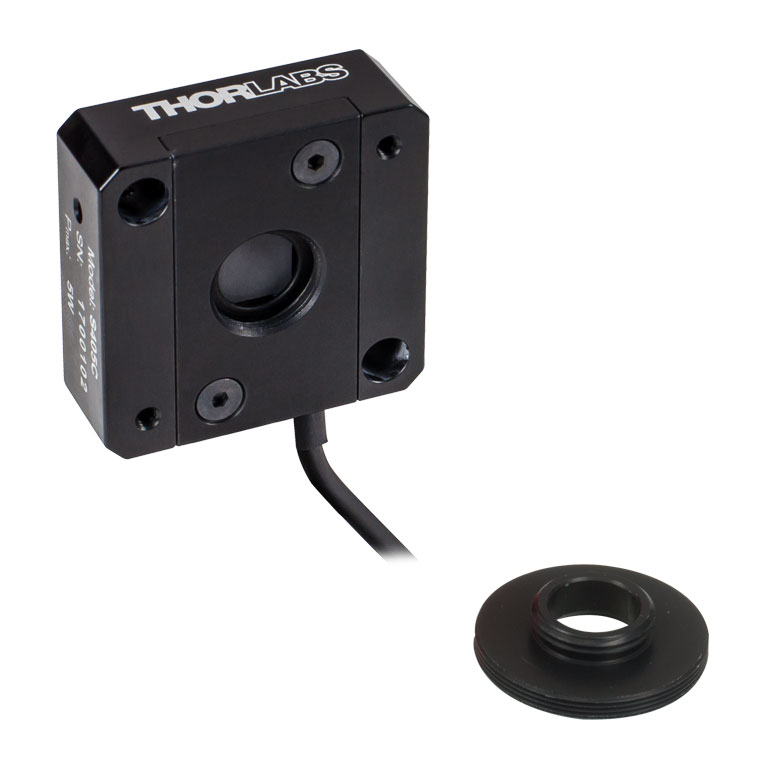

S405C имеет внутреннюю резьбу SM05 (0.535"-40), которая напрямую совместима с тубусами SM05, а также может напрямую подключаться к 30-мм каркасным системам Thorlabs.

Технические характеристики:

Примечания:

a. Для условий периодического использования с максимальным временем воздействия 20 минут для S401C. S405C обеспечивает насыщение при входной оптической мощности >5 Вт;

b. Измерения выполнены с помощью устаревшей консоли PM200 для S401C и консоли PM400 для S405C. Во всех случаях цепь разгона была отключена. Разрешение будет таким же, как и у других консолей измерения мощности;

c. Определяется как неопределенность измерения во время калибровки на указанных длинах волн для диаметра пучка >1 мм. Спецификация ± 3% была определена с помощью лазерной калибровки, а характеристика ± 5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;

d. Типичное естественное время отклика (0 - 95%). Консоли могут обеспечивать расчетные измерения оптической мощности в ускоренном масштабе времени (обычно <1 с).
