Термодатчики мощности и положения, 0.5 мВт - 50 Вт

В этих термодатчиках используются сенсорные элементы с термопарами для получения с высоким разрешением измерений положения и мощности луча. Они включают в себя OEM-термодатчики положения, состоящих из четырех секторов датчиков, которые вычисляют положение пучка путем сравнения интенсивности, измеренной в каждом квадранте.

Особенности:

- Сегментированные квадрантные датчики положения;

- Широкий диапазон длин волн с относительно ровным спектральным откликом;

- Широкий диапазон оптической мощности с высокой точностью;

- Разъем C-серии: обеспечивает быстрое подключение датчика к консоли PM400 или интерфейсам серии PM102;

- Разъем C-серии: встроенная ЭСППЗУ содержит данные датчика и калибровки;

- Монтаж на стойке.

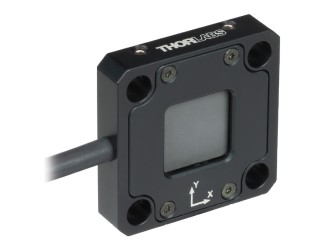

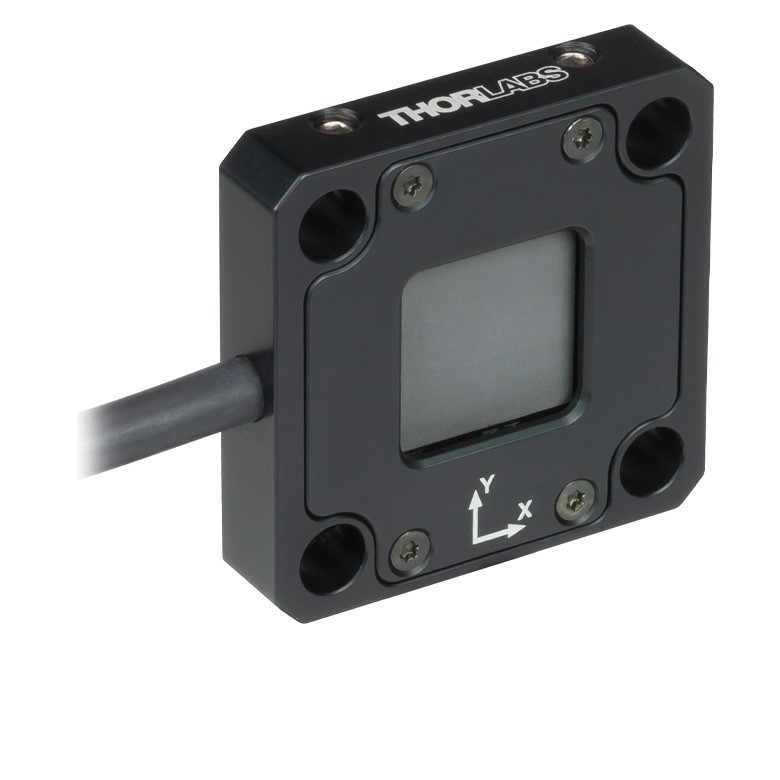

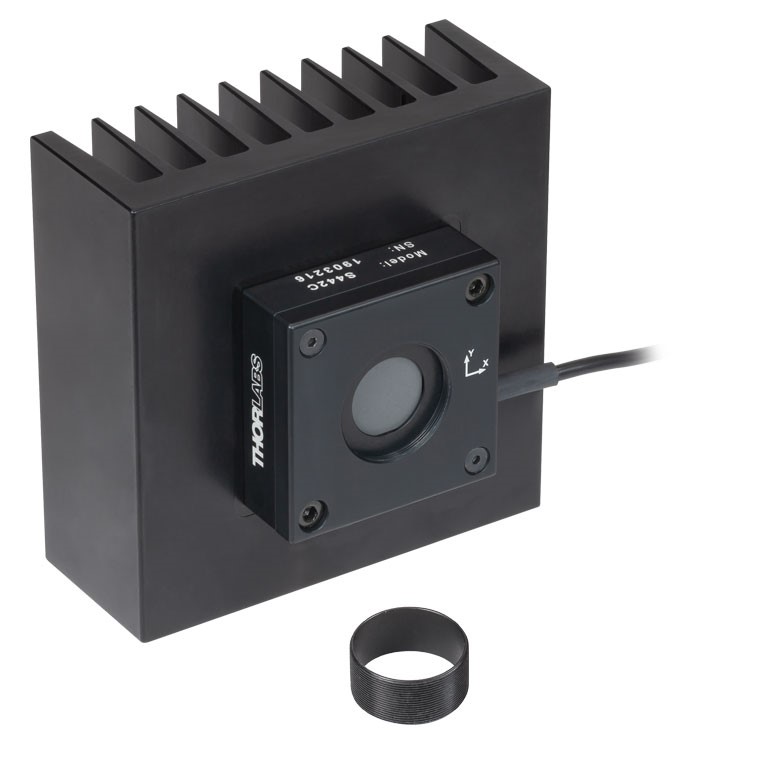

В S440C используется термопарный датчик TD4HR18XP, установленный на печатной плате, и он оптимизирован для обеспечения высокой чувствительности. В корпусе есть четыре сквозных отверстия Ø6 мм для совместимости с каркасными системами 30 мм, а также универсальную резьбу 8-32 / M4 для монтажа на стержне. Детектор S442C включает термопарный датчик TD4HP18XA, установленный на алюминиевой пластине, и может измерять уровни мощности до 50 Вт. В корпусе есть радиатор для превосходного рассеивания тепла, а также две универсальные резьбы 8-32 / M4 для монтажа на стержне.

Thorlabs предлагает головки термодатчиков для широкого спектра применений, а также датчики положения на основе фотодиодов, которые обеспечивают более быстрое время отклика, что делает их пригодными для автоматической юстировки.

Совместимые консоли и интерфейсы измерения мощности

Оба термодатчика оснащены разъемами C-серии и могут управляться с помощью консоли измерения мощности PM400 или интерфейсов измерения мощности серии PM102 (все блоки управления продаются отдельно). Консоль PM400 оснащена сенсорным дисплеем для индикации мощности и положения. Для серии PM102 требуется ПК с программным обеспечением OPM для управления датчиком в системе измерения мощности; в зависимости от используемой модели PM102 работа может осуществляться через порты USB 2.0, RS-232 или UART.

Существует ряд различных вариантов отображения, которые можно просмотреть либо на экране консоли PM400, либо в графическом интерфейсе программного обеспечения OPM:

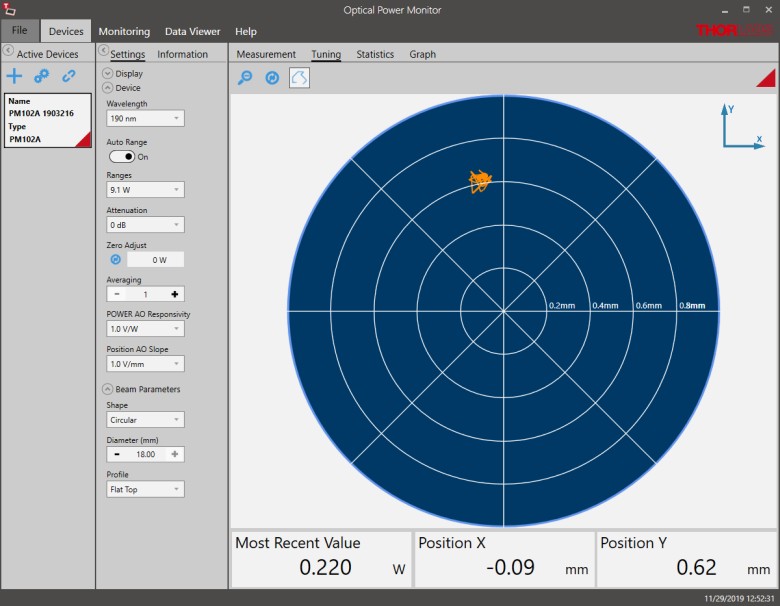

1. Настройка положения: визуализация положения пучка на датчике. Видимая область может регулироваться между центрированным кругом Ø1 мм и Ø6 мм. Слева показана мощность, измеренная по всей поверхности сенсора, и координаты X и Y луча. Дополнительная настройка может отображать визуальную трассировку положения с течением времени.

Настройка положения

2. График: график положения X и Y с течением времени или график общей мощности с течением времени. Пользователь может нажать одну кнопку для переключения между графиком положения и графиком мощности.

Графики

3. Статистика: таблица статистики измерений. Устройство берет ряд последовательных выборок, а затем отображает среднее значение, медианное значение, стандартное отклонение и т. д.

Статистика

4. Числовое отображение: цифровая индикация измерения общей мощности для всего датчика, отображаемая в Вт, В или дБ. Координаты положения пучка также отображаются в правом верхнем углу экрана.

Числовое отображение

Технические характеристики:

Примечания:

a. Для источников непрерывного излучения это значение эквивалентно пиковой плотности мощности, в то время как для импульсных лазерных источников это значение рассчитывается на основе усредненной по времени мощности и профиля пучка;

b. Измерено с помощью консоли PM400 при выключенной цепи ускорения;

c. Диаметр пучка >1 мм;

d. Действительно в пределах указанной области в центре датчика;
