Термодатчики мощности, 2 мВт - 250 Вт

Термодатчики предназначены для общих широкополосных измерений мощности источников излучения малой и средней мощности. За исключением S350C, все они включают адаптер с внешней резьбой SM1 (1.035"-40), концентричной с входной апертурой. Это позволяет интегрировать датчики в существующие тубусные системы Ø1" в дополнение к совместимости с волоконно-оптическими адаптерами. Апертура S425C-L имеет внутреннюю резьбу SM1.

Особенности:

- Терморезисторы, используемые для контроля температуры головки датчика;

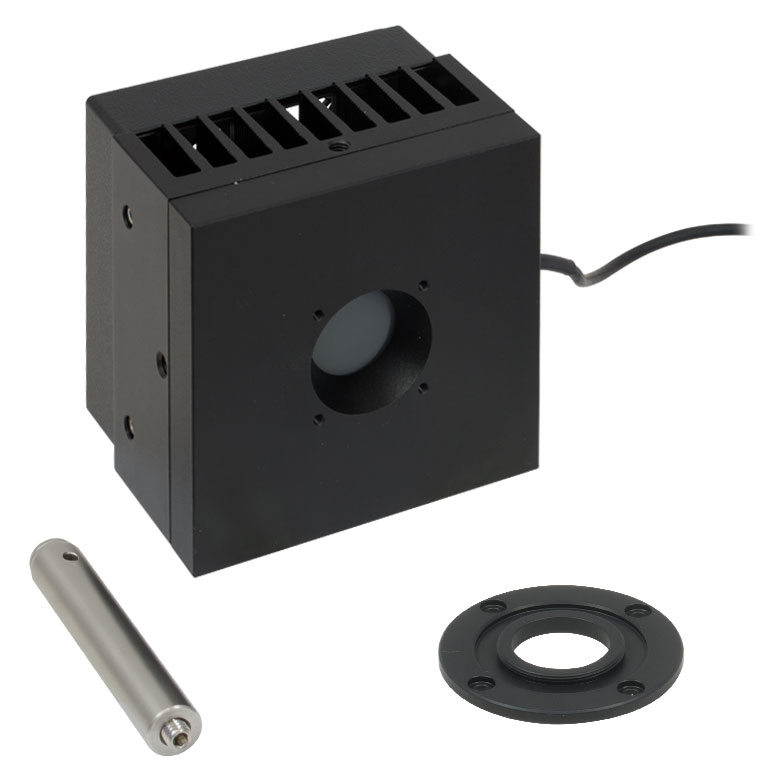

- S322C имеет резьбовые отверстия 4-40 для использования с каркасными системами 30 мм;

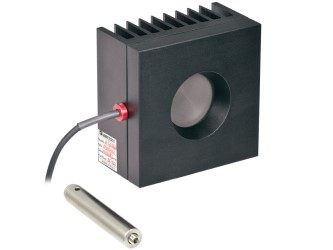

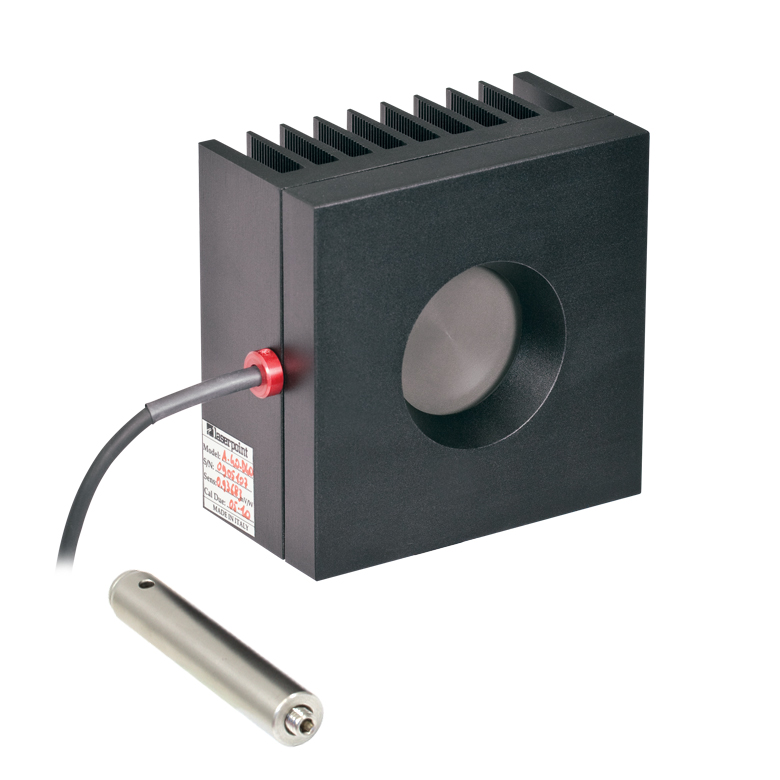

- S350C имеет апертуру Ø40 мм, хорошо подходящую для эксимерных и других лазеров с большими размерами пятна рассеяния;

- S425C-L имеет съемный радиатор;

- S322C с вентиляторным охлаждением и диапазоном оптической мощности до 200 Вт.

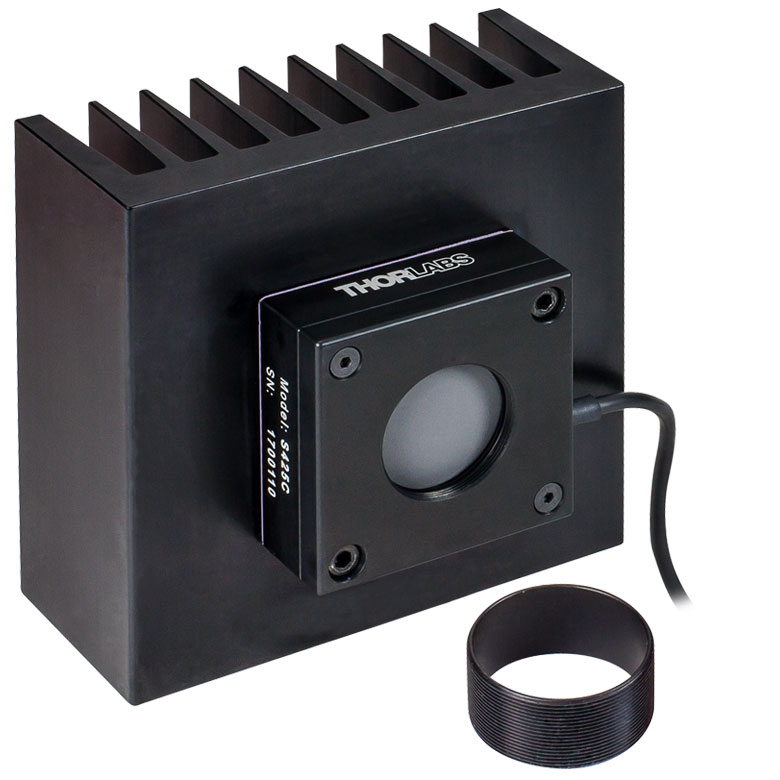

S425C-L работает с быстрым (<0.6 с) естественным временем отклика и имеет съемный радиатор, который обеспечивает высокую степень гибкости для тех, кто заинтересован в интеграции их в пользовательские системы или замене прилагаемого радиатора на водяное охлаждение или кулер. При замене радиатора важно обратить внимание, что замена должна обеспечивать отвод тепла, достаточный для конкретного применения.

Технические характеристики:

Примечания:

a. Максимальное время экспозиции две минуты;

b. Измерения выполнены с помощью консоли PM100D, за исключением S425C-L, для которого использовался PM400. Во всех случаях цепь разгона была отключена. Разрешение будет таким же, как и у других консолей измерения мощности;

c. Определяется как неопределенность измерения во время калибровки на указанных длинах волн для диаметра пучка >1 мм. Спецификация ± 3% была определена с помощью лазерной калибровки, а характеристика ± 5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;

d. Типичное естественное время отклика (0 - 95%). Консоли обеспечивают расчетные измерения оптической мощности в ускоренном масштабе времени (обычно <1 с) для S350C и S322C. Поскольку естественное время отклика S425C-L велико, он не получает преимуществ от ускорения, и эту функцию нельзя включить;
