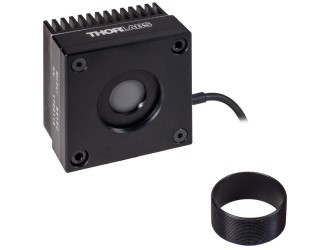

Эти термодатчики предназначены для общих широкополосных измерений мощности источников излучения малой и средней мощности. Все они включают адаптер с внешней резьбой SM1 (1.035"-40), с резьбой, концентричной входной апертуре. Адаптеры полезны для монтажа тубусов Ø1" и волоконных адаптеров. Апертуры S415C и S425C имеют внутреннюю резьбу SM1.
Особенности:
- Разрешение оптической мощности 100 мкВт;
- Терморезисторы, используемые для контроля температуры головки датчика;
- Съемные радиаторы в комплекте.
Термодатчики работают с малым (<0.6 с) естественным временем отклика, а их съемные радиаторы обеспечивают высокую степень гибкости для тех, кто заинтересован в их интеграции в пользовательские системы или замене прилагаемого радиатора на водяное охлаждение или кулер. При замене радиатора важно обратить внимание, что замена должна обеспечивать отвод тепла, достаточный для конкретного применения.
Технические характеристики:
|
Модель |

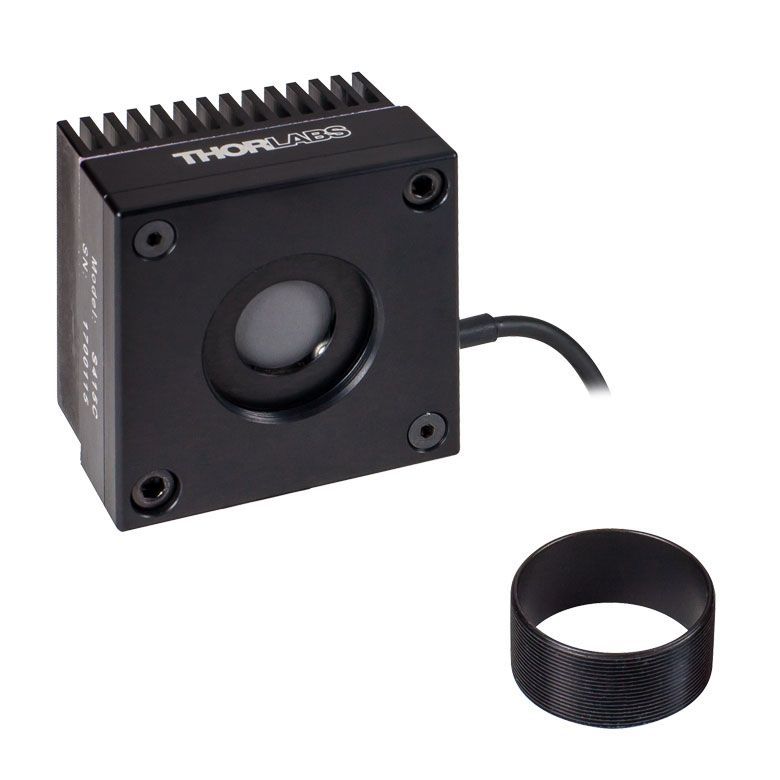

S415C |

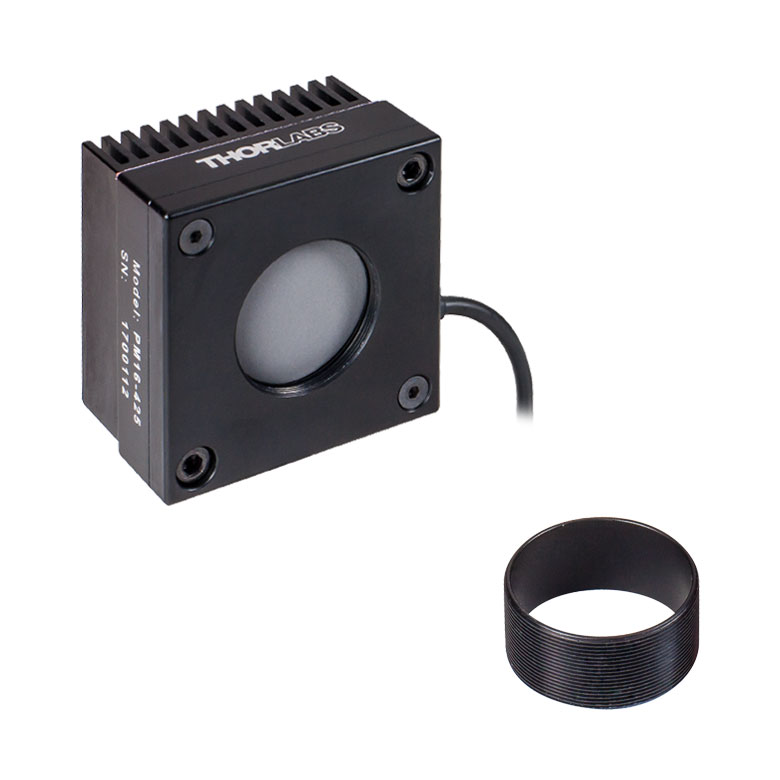

S425C |
|
Изображение |
|
|
| Документация |  | |
|
Диапазон длин волн |
190 нм - 20 мкм |
190 нм - 20 мкм |
|
Диапазон оптической мощности |
2 мВт - 10 Вт (20 Втa) |
2 мВт - 10 Вт (20 Втa) |
|
Размер апертуры |
Ø15 мм |
Ø25.4 мм |
|
Размер активной области |
Ø15 мм |
Ø27 мм |
|
Макс. плотность оптической мощности |
1.5 кВт/см² (средн.) |
1.5 кВт/см² (средн.) |
|
Тип детектора |
Термопарный | |
|
Линейность |
±0.5% |
±0.5% |
|
Разрешениеb |
100 мкВт |
100 мкВт |
|
Погрешность измеренийc |
±3% @ 1064 нм
|
±3% @ 1064 нм
|
|
Время откликаd |
0.6 с |
0.6 с |
|
Охлаждение |
Конвекция (пассивная) | |
|
Размеры корпуса (без адаптера) |
50.8 мм x 50.8 мм x 35.0 мм (2.00" x 2.00" x 1.38") |
50.8 мм x 50.8 мм x 35.0 мм (2.00" x 2.00" x 1.38") |
|
Датчик температуры (в головке датчика) |
Терморезистор NTC | |
|
Длина кабеля |
1.5 м | |
|
Крепление на стержень |
Универсальные резьбы 8-32 / M4 (стержни не включены в комплект) |
Универсальные резьбы 8-32 / M4 (стержни не включены в комплект) |
|
Крепление к каркасным системам 30 мм |
- |
- |
|
Резьба апертуры |
Внутренняя SM1 |
Внутренняя SM1 |
|
Съемный радиатор |
Да |
Да |
|
Аксессуары |
Адаптер с внешней резьбой SM1 |
Адаптер с внешней резьбой SM1 |
|
Совместимые консоли |
PM400, PM100D, PM100USB, PM100A и PM101A | |
Примечания:
a. Максимальное время экспозиции две минуты;
b. Измерения выполнены с помощью PM400 при выключенной цепи ускорения. Разрешение будет таким же, как и у других консолей измерения мощности;
c. Определяется как неопределенность измерения во время калибровки на указанных длинах волн для диаметра пучка >1 мм. Спецификация ± 3% была определена с помощью лазерной калибровки, а характеристика ± 5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;
d. Типичное естественное время отклика (0 - 95%). Консоли обеспечивают расчетные измерения оптической мощности в ускоренном масштабе времени (обычно <1 с). Поскольку естественное время отклика у S415C и S425C велико, ускоренные измерения не дают преимущества, и эту функцию нельзя включить.
|
Поставщик
|
Thorlabs |
