Термодатчики для импульсных лазеров, 100 мкВт - 15 Вт

Термодатчики S370C и S470C предназначены для измерения коротких и высокоэнергетических лазерных импульсов. Все эти блоки могут устанавливаться на столешницу для приложений в свободном пространстве и содержат NIST данные, хранящиеся в разъеме датчика.

Особенности:

- Разработаны для измерения оптической мощности Nd: YAG-лазеров;

- Идеально подходят для приложений с высокой пиковой импульсной мощностью;

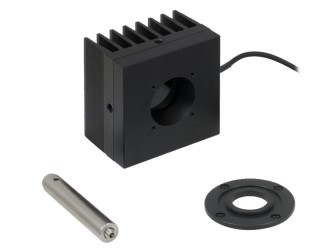

- S370C: апертура Ø25 мм для пучков большого размера;

- S470C: высокая чувствительность для импульсов высокой пиковой мощности при низкой средней мощности.

Эти термодатчики уникальны тем, что они имеют объемные абсорберы (поглотители) тепла, тогда как другие термодатчики имеют абсорберы тепла на поверхности. Объемный абсорбер состоит из стеклянного фильтра Schott. Падающие импульсы поглощаются, а тепло распределяется по всему объему. Таким образом, эти объемные тепловые абсорберы надежно измеряют импульсы, которые могли бы повредить абсорбирующее покрытие поверхностного теплового поглотителя.

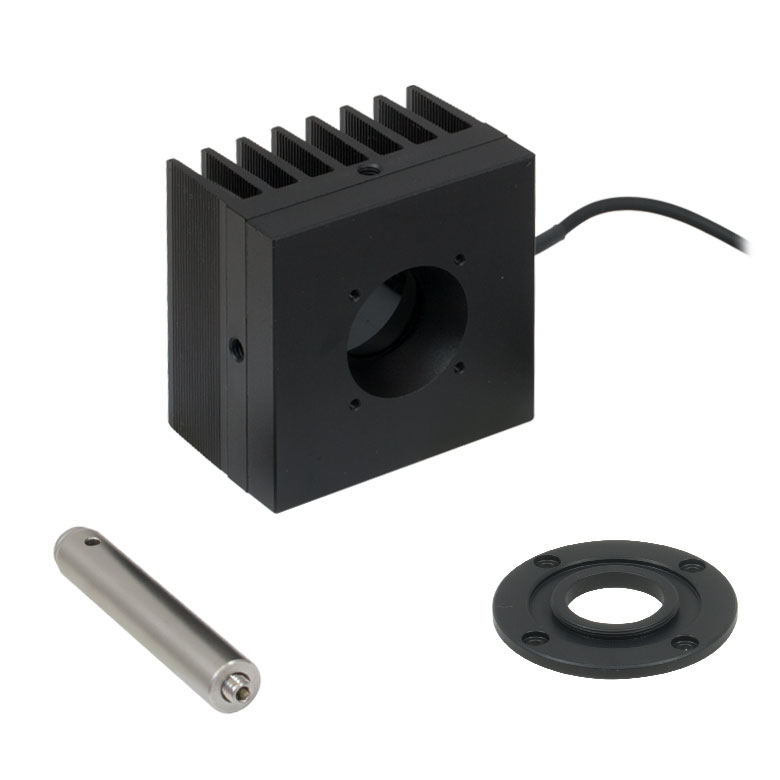

S370C имеет большую апертуру Ø25 мм, идеально подходящую для пучков с большим размером пятна рассеяния и совместим со средней мощностью от 10 мВт до 10 Вт (CW).

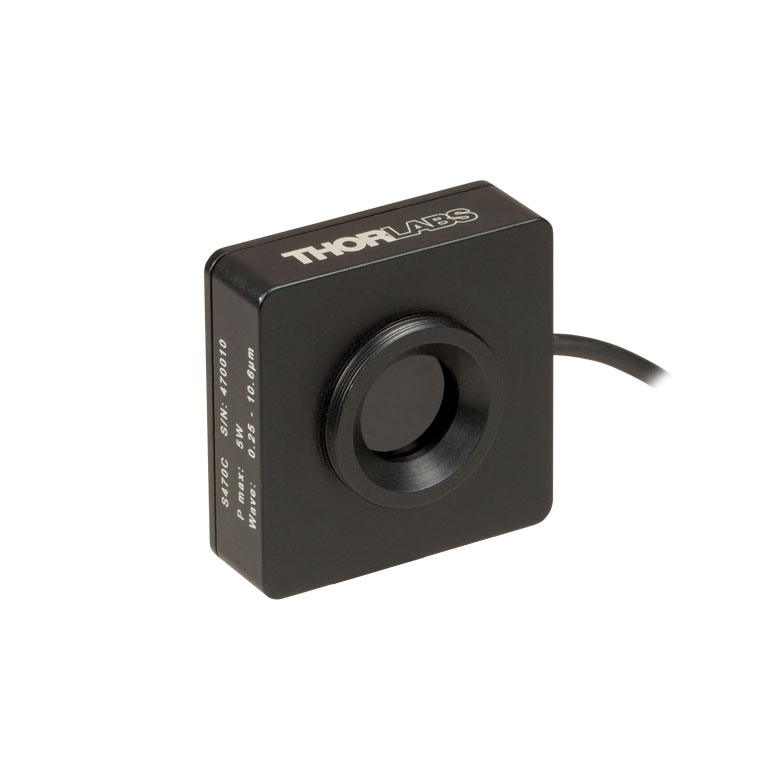

Для сравнения, S470C быстрее, так как объем стеклянного абсорбера уменьшен, а другие конструктивные параметры были оптимизированы для скорости. Это приводит к другому диапазону оптической мощности с возможностью измерения мощности до 100 мкВт. Апертура Ø15 мм у S470C меньше, и она имеет более низкую максимальную среднюю мощность 5 Вт. Его разрешение на 10 мкВт лучше, чем разрешение 250 мкВт у S370C.

Для мощных импульсных лазеров термодатчики S370C и S470C могут выдерживать высокие средние и пиковые плотности мощности. Однако для датчиков с более широким спектральным диапазоном или меньшим временем отклика лучше рассматривать один из пироэлектрических детекторов энергии компании Thorlabs.

Технические характеристики:

Модель	S370C	S470C
Документация
Диапазон длин волн	400 нм - 5.2 мкм	250 нм - 10.6 мкм
Диапазон оптической мощности	10 мВт - 10 Вт (15 Втa)	100 мкВт - 5 Вт (импульсный и непрерывный)
Размер апертуры	Ø25 мм	Ø15 мм
Размер активной области	Ø25 мм	Ø16 мм
Макс. плотность оптической мощности	35 Вт/см² (средн.); 100 ГВт/м² (пик.)
Тип детектора	Термопарный
Линейность	±1%	±0.5%
Разрешениеb	250 мкВт	10 мкВт
Погрешность измеренийc	±3% @ 1064 нм ±5% @ 400 нм - 1064 нм	±3% @ 1064 нм ±5% @ 250 нм - 10.6 мкм
Время откликаa	45 с (3 с от 0 до 90%)	6.5 с (<2 с от 0 до 90%)
Охлаждение	Конвекция (пассивная)
Размеры корпуса (без адаптера)	75 мм x 75 мм x 51.2 мм (2.95" x 2.95" x 2.02")	45.0 мм x 45.0 мм x 18.0 мм (1.77" x 1.77" x 0.71")
Датчик температуры (в головке датчика)	N/A	N/A
Длина кабеля	1.5 м
Крепление на стержень	Резьба M6, стержень Ø1/2" длиной 75 мм	Универсальные резьбы 8-32 / M4 (стержни не включены в комплект)
Крепление к каркасным системам 30 мм	Четыре резьбовых отверстия 4-40	-
Резьба апертуры	-	Внешняя SM1
Аксессуары	Адаптер с внешней резьбой SM1	-
Совместимые консоли	PM400, PM100D, PM100USB, PM100A и PM101A

Примечания:

a. Максимальное время экспозиции две минуты;

b. Измерения выполнены с помощью консоли PM100D для S370C и устаревшей модели PM200 для S470C. Во всех случаях цепь разгона была отключена. Разрешение будет таким же, как и у других консолей измерения мощности;

c. Определяется как неопределенность измерения во время калибровки на указанных длинах волн для диаметра пучка >1 мм. Спецификация ± 3% была определена с помощью лазерной калибровки, а характеристика ± 5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;

d. Типичное естественное время отклика (0 - 95%). Консоли обеспечивают расчетные измерения оптической мощности в ускоренном масштабе времени (обычно <2 с).
