Термодатчик для микроскопов, 100 мкВт - 2 Вт

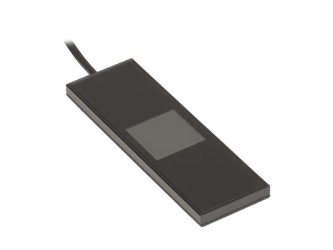

Термодатчик в форме предметного стекла микроскопа S175C предназначен для измерения мощности на образце в микроскопических установках. Термодатчик может обнаруживать длины волн от 300 нм до 10.6 мкм при оптической мощности от 100 мкВт до 2 Вт. Площадь основания датчика 76.0 мм x 25.2 мм соответствует площади основания стандартного предметного стекла микроскопа и совместима с большинством стандартных прямых и инвертированных микроскопов.

Особенности:

- Предназначен для измерения оптической мощности на плоскости образца микроскопа;

- Площадь основания 76.0 мм x 25.2 мм соответствует размеру стандартных предметных стекол микроскопа;

- Диапазон длин волн: 300 нм - 10.6 мкм;

- Чувствительность к оптическим мощностям от 100 мкВт до 2 Вт;

- Информация, хранящаяся в разъеме:

- Данные датчика;

- Данные калибровки, соответствующие NIST и PTB.

Термодатчик имеет активную площадь 18 мм x 18 мм и находится в герметичном корпусе за стеклянной крышкой. Иммерсионная среда (вода, глицерин, масло) может быть помещена на стеклянную крышку.

В нижней части корпуса термодатчика есть метка с лазерной гравировкой, которая помогает в выравнивании и фокусировке пучка. В стандартных микроскопах цель может использоваться для юстировки пучка перед поворотом сенсорной головки в сторону объектива для измерения мощности. В инвертированных микроскопах нужно включить просвечивающую лампу и совместить метку на корпусе детектора с пучком; это поместит датчик по центру перед объективом.

Технические характеристики датчика и данные калибровки, соответствующие NIST и PTB, хранятся в энергонезависимой памяти в разъеме датчика и могут быть считаны измерителями мощности Thorlabs последнего поколения. Рекомендуется проводить ежегодную калибровку для обеспечения точности и производительности.

Технические характеристики:

Примечания:

a. Измерения проводились на устаревшей консоли с сенсорным экраном PM200.

b. Определяется как неопределенность измерения во время калибровки на указанных длинах волн для диаметра пучка >1 мм. Спецификация ± 3% была определена с помощью лазерной калибровки, а характеристика ± 5% была определена с помощью спектральной калибровки, в которой значения были интерполированы с использованием данных лазерной калибровки и кривой поглощения для поглотителя. По запросу калибровка может быть выполнена при 10.6 мкм;

c. Типичное естественное время отклика (0 - 95%). Консоли обеспечивают расчетные измерения оптической мощности в ускоренном масштабе времени (обычно <1 с).
