Диапазон терагерцового излучения колеблется от 100 ГГц до 10 ТГц. На этих частотах электромагнитные волны обладают уникальными и интересными свойствами. Эти волны проникают через диэлектрические материалы, такие как пластик, керамика, дерево и ткань, а также сильно поглощаются водой и влагой. При этом используемая энергия терагерцового излучения очень низкая, и поэтому терагерцевые волны не являются ионизирующими и, следовательно, не представляют опасности для человеческого организма, что делает эту технологию привлекательной альтернативой рентгеновским решениям в неразрушающем контроле.
Откройте для себя весь потенциал терагерцового изображения с помощью совершенно новой терагерцовой камеры TZcam на основе неохлаждаемого микроболометрического датчика. Компания i2S разработала оптимизированную камеру с совершенно новым датчиком, предназначенным для получения изображений в терагерцовым диапазоне длин волн от 0.3 ТГц до 5 ТГц и поэтому является универсальным инструментом для этого специального частотного диапазона между максимальными частотами и спектральным диапазоном света.

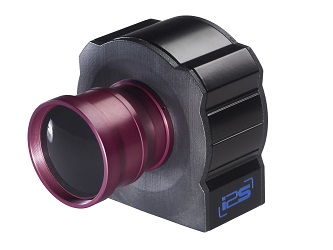

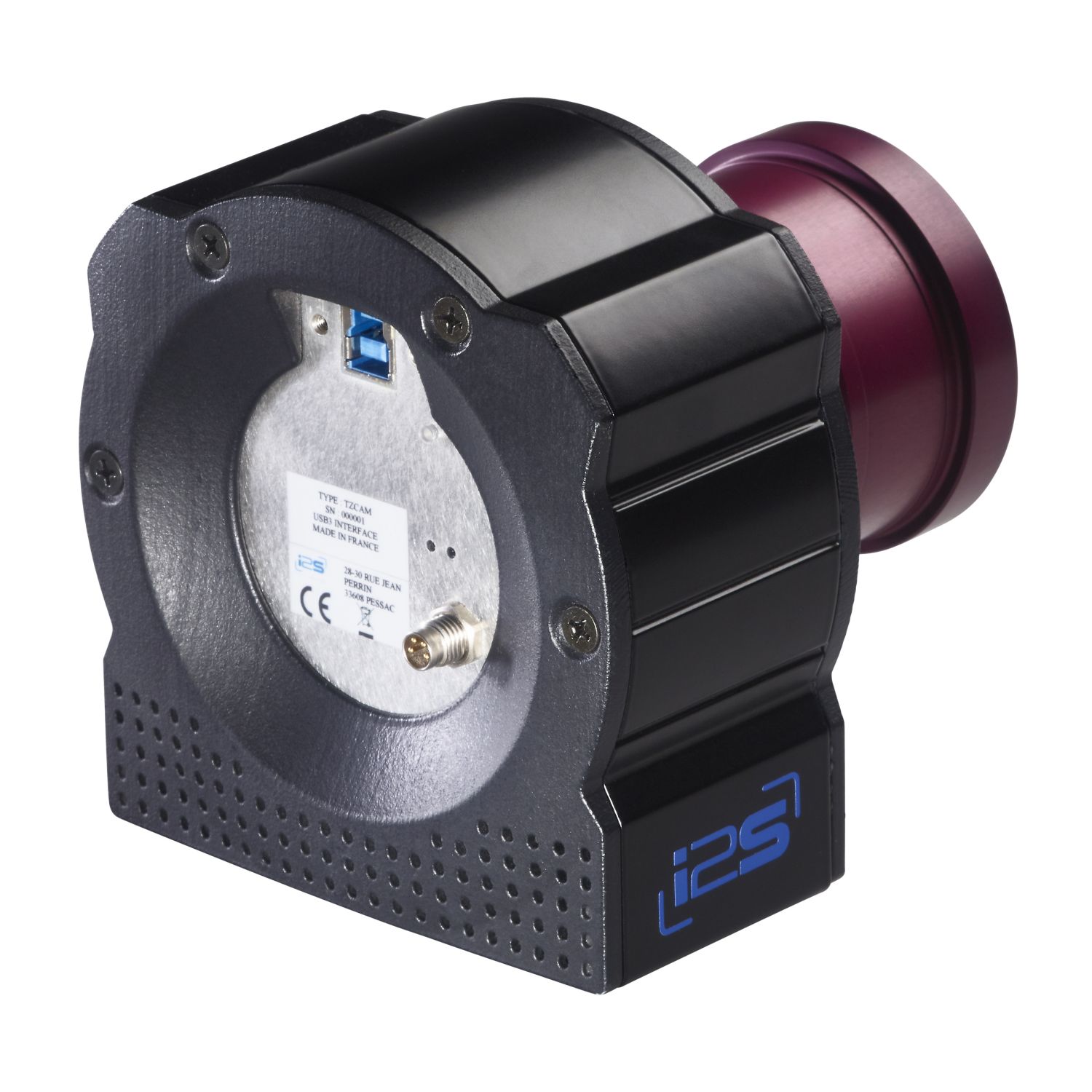

Неохлаждаемые терагерцовые камеры TZcam от i2S
Благодаря разрешению 320×240 пикселей и очень высокой чувствительности к терагерцовым волнам камера TZcam устанавливает новый стандарт для получения терагерцовых изображений. Отдельные пиксели камеры TZcam состоят из комбинации вторичных ортогональных антенн и микроболометра. Оптические и тепловые сигналы записываются отдельно, что оптимизирует работу датчика. Компактная и легко встраиваемая благодаря интерфейсу USB3.0 камера TZcam легко интегрируется в приложение пользователя. Для заказа доступны две разные модели камеры для удовлетворения бюджета и технических требований заказчика - TZcam Premium и TZcam First.
ТГц изображения - увидеть то, что недоступно глазу
|

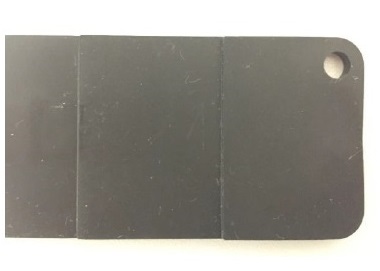

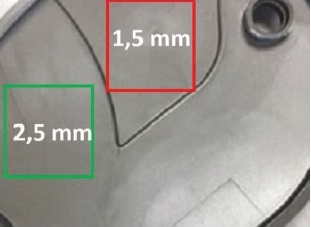

Фото: видимый диапазон |

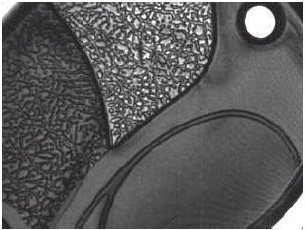

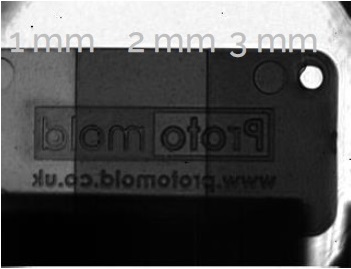

ТГц изображение |
|
|
|
 |  |
Терагерцовая камера высокого разрешения TZcam от компании i2S является самой чувствительной из доступных камер на рынке. Это универсальная камера с широким спектром применений, включая научные исследования, неразрушающие испытания, агрономию и биомедицину. Инновационная технология обработки терагерцовых изображений от компании i2S открывает путь для неразрушающего контроля современных материалов, используемых в различных отраслях и для контроля качества в промышленности. ТГц технология является безопасной для человека визуализацией, способной выявлять ранее невидимые дефекты внутри исследуемого объекта в процессе производства в режиме реального времени.
Регистрация лазерного излучения*
|

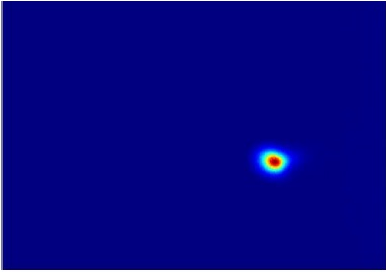

Импульсный источник Toptica
Частота: 0.1 - 5 ТГц |

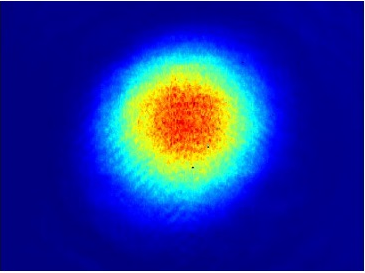

CW источник на диодах Шоттки
Частота: 0.85 ТГц |
|

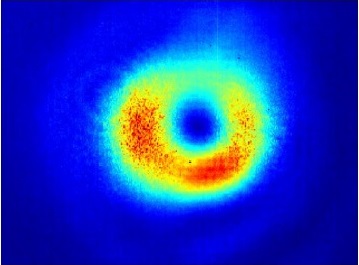

CW квантово-каскадный лазер
Частота: 1 ТГц |

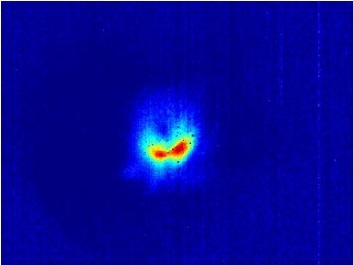

ТГц FEL лазер (50 Гц)
Частота: 0.5 - 5 ТГц |
Технология формирования ТГц изображений идеально подходит для отраслей промышленности, которым необходимо проверять такие материалы, как пластик, керамика, композиты, полимеры, дерево, картон и бумага, текстильные волокна и кожа. Терагерцовая камера TZcam также необходима для любой лаборатории или научно-исследовательских учреждений, которые проводят исследования в области ТГц-волн и исследуют ТГц-потенциал в различных приложениях в медицинской визуализации, онкологии и т.д. Кроме того, широкий спектральный диапазон от 0.3 ТГц до 5 ТГц в сочетании с непревзойденной чувствительностью болометрического сенсора делают ТГц камеру TZcam идеальным инструментом для визуализации и оценки Вашего терагерцового лазерного источника.
Визуализация скрытого текста в режиме реального времени с помощью ТГц камеры TZcam i2S и фотопроводящего переключателя с высокой средней мощностью (Статья)
|
Особенности: - Неохлаждаемый микроболометр i2S: 320х240 пикселей; - Специализированная терагерцовая оптика; - Оптимальное соотношение сигнал/шум; - Чувствительность NEP <30 пВт при 2.5 ТГц; - Частотный диапазон длин волн: от 400 ГГц до 3 ТГц; - Интерфейс: USB3.0; - Синхронизация с лазерным источником; - Совместимость с ТГц лазером Lytid Teracascade 1000 от 1 мВт до 2.5 ТГц. |
Применения: - Терагерцовые изображения; - Обнаружение скрытых объектов; - Инспекционные испытания продукции; - Контроль качества изготовления; - Идентификация материалов, таких как пластик, целлюлоза и бумага, гели, органические порошки, клеи; - Измерение толщины и анализ однородности; - Проверка безопасности писем, конвертов и небольших пакетов. |
Технические параметры терагерцовой камеры TZcam i2S:
|
Параметры |
TZcam Premium |
TZcam First |
|
Чувствительность |
от 20 пВт на пиксель |
от 30 пВт на пиксель |
|
Частотный диапазон |
0.1 - 5 ТГц | |
|
Размер сенсора |
320 x 240 пикселей | |
|
Размер пикселя |
50 мкм | |
|
Скорость кадров |
25 Гц | |
|
Динамический диапазон |
16 бит | |
|
Интерфейс данных и питание |
USB 3.0 | |
|
Габаритные размеры |
119х126х63 мм | |
|
Вес |
камера 840 грамм, объектив 240 грамм | |
|
Увеличение |
х0.25 при 200 мм | |
|
Фокальная длина |
50 мм | |
|
Апертура |
F/0.8 | |
|
Поле зрения |
64 x 48 мм | |

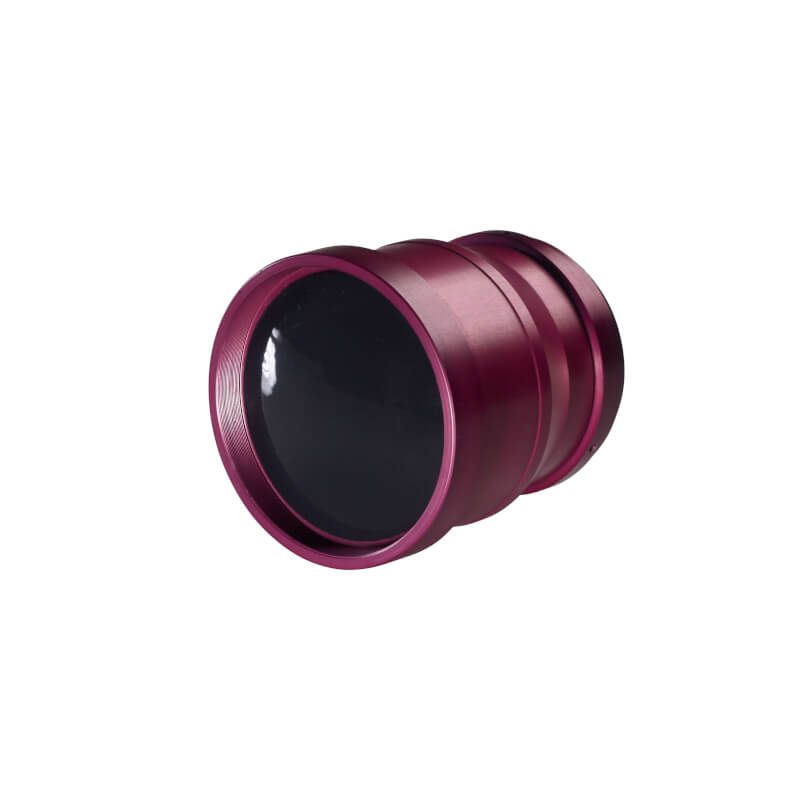

Технические параметры объективов для терагерцовой камеры TZcam i2S:
|
Параметры |
Объектив х0.25 |
Объектив х1 |
|
Материал |
HRZF - кремний |
HRZF - кремний |
|
Частотный диапазон |
0.1 - 5 ТГц |
0.1 - 0.8 ТГц |
|
Увеличение |
х0.25 при 200 мм |
х1 при 100 мм |
|
Фокальная длина |
50 мм |
50 мм |
|
Апертура |
F/0.8 |
Числовая апертура 0.3 |
|
Поле зрения |
64 мм х 48 мм при 200 мм |
16 мм х 12 мм при 100 мм |
|
Антиотражающее покрытие |
Парилен С |
Парилен С |
