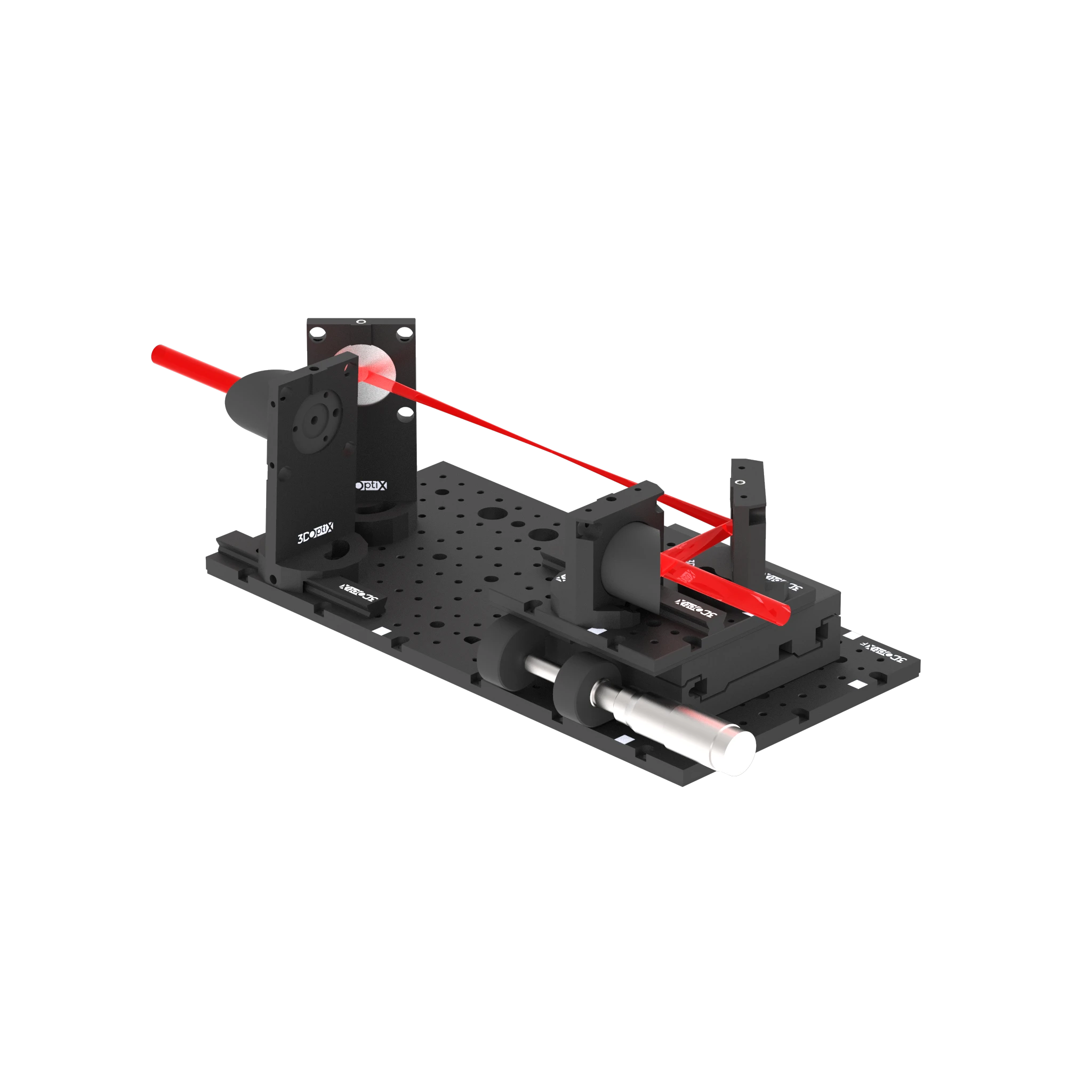

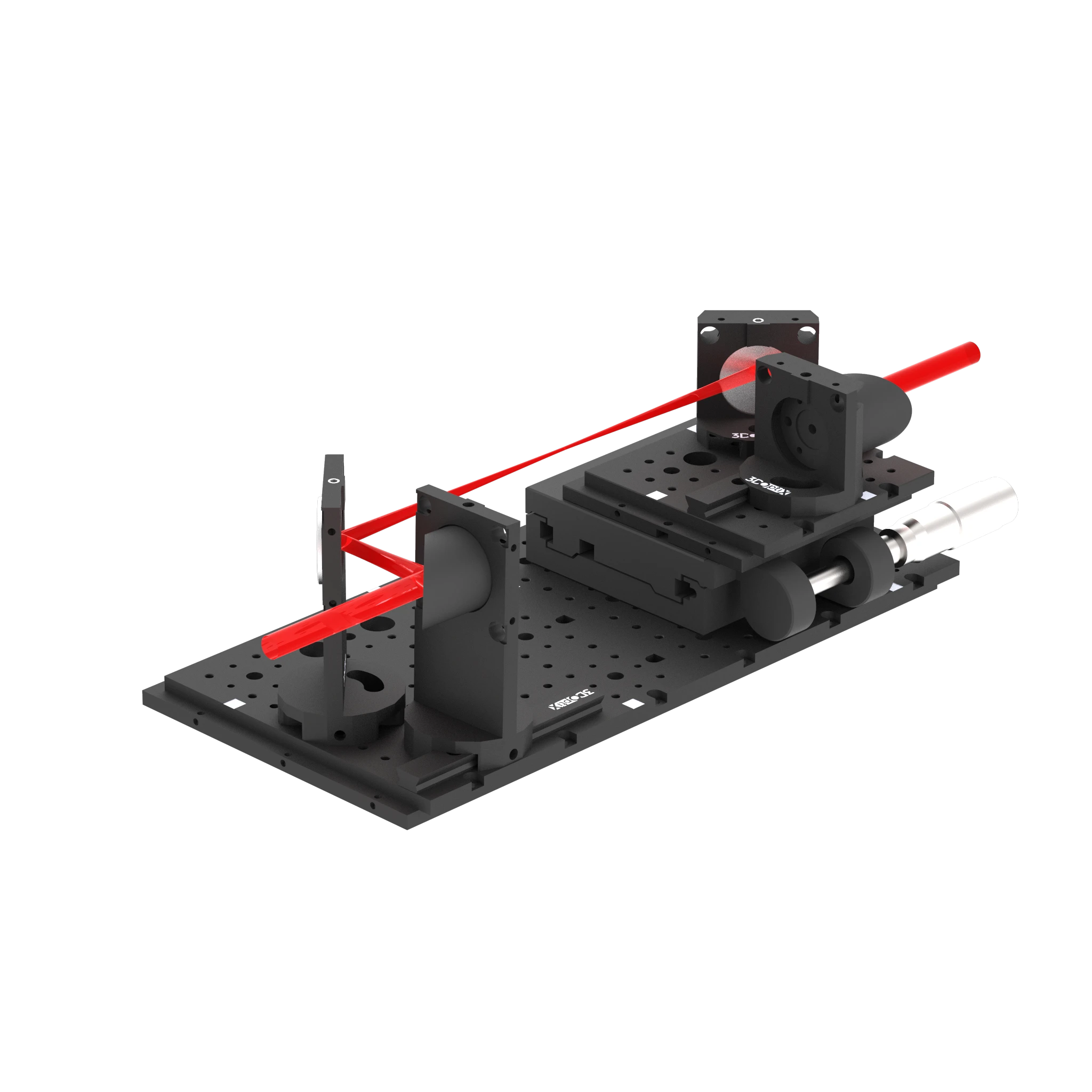

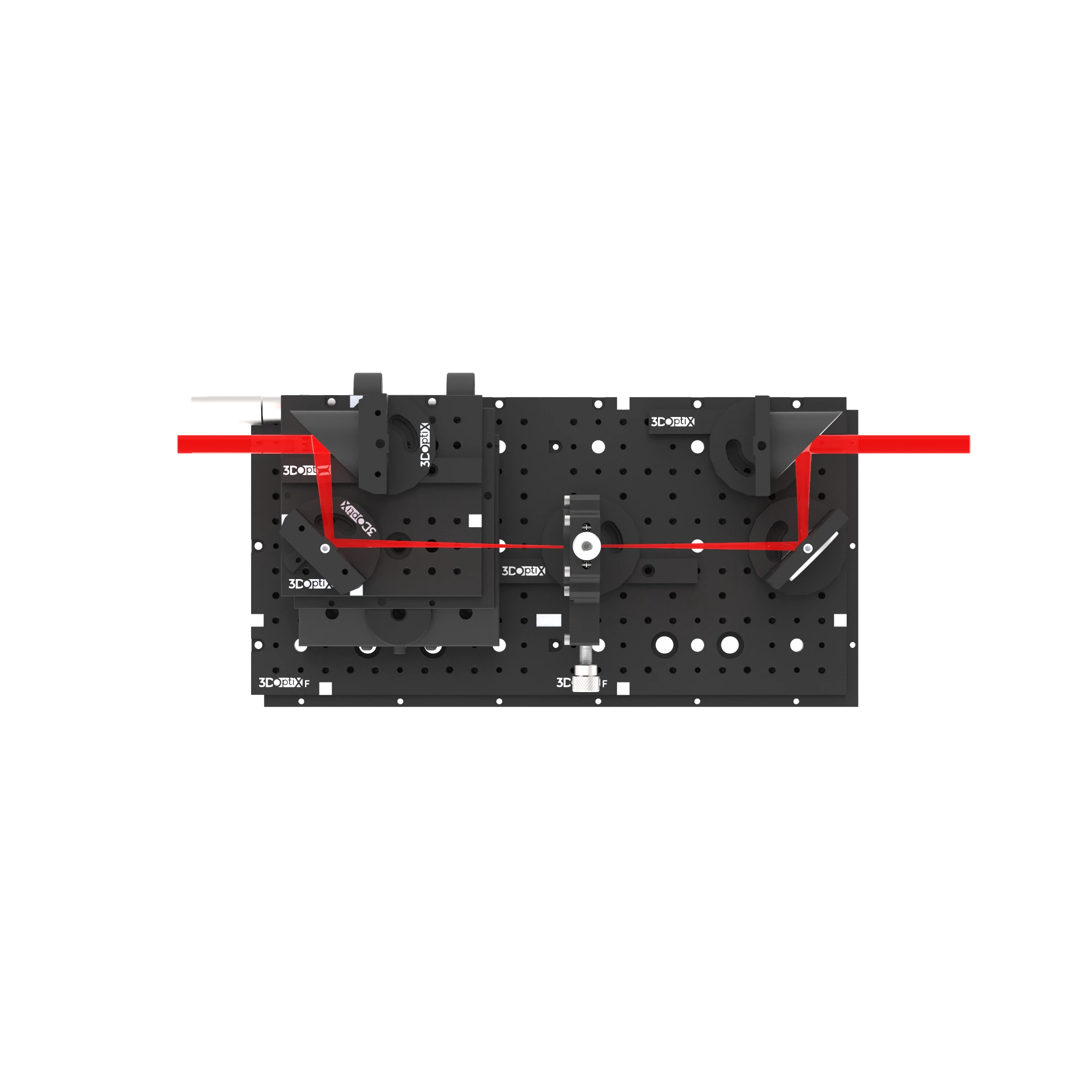

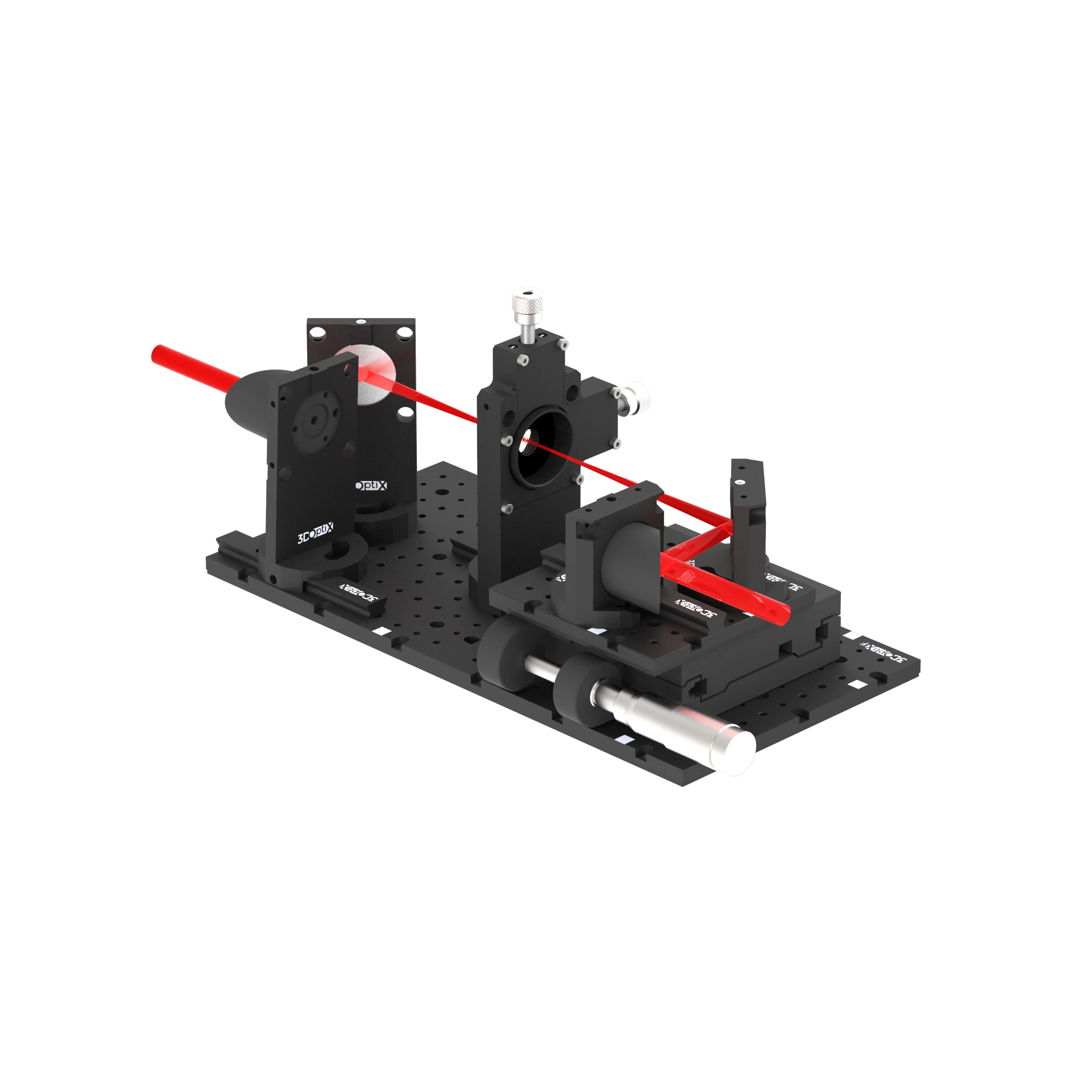

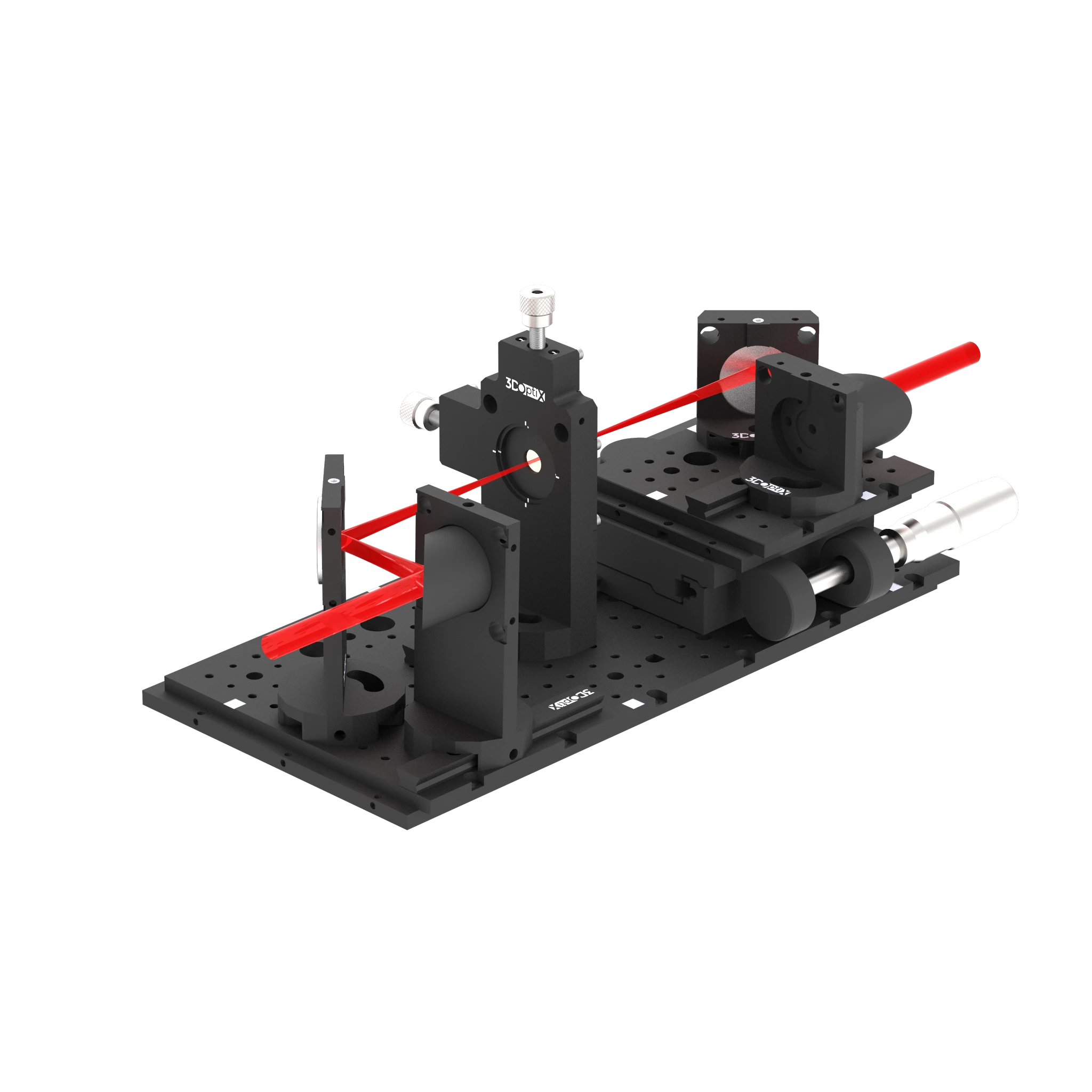

Конфигурация оптического телескопа 3DOptix обеспечивает возможность увеличения видимого углового размера объектов. Данные конфигурации телескопа использует два внеосевых параболических зеркала (диаметром 1 ’’ / 25 мм или 2 ’’ / 50 мм) с различным увеличением. Подобная конструкция позволяет использовать параболические зеркала с большим фокусным расстоянием при небольших габаритах телескопа. Модуль 90861 предназначен для широкополосной фильтрации луча. Он имеет дополнительное крепление (20551 или 20680) для точечного отверстия. Луч фокусируется в это точечное отверстие, где фильтруются пространственные моды более высокого порядка.
Обзор телескопической системы 3DOptix
|
Основные плюсы: - точность; - может использоваться вместе с другими системами 3DOptix; - совпадение оптической оси входящего в систему и выходящего из нее излучения; - легкость юстировки. |
Применение: - широкополосная коллимация; - расширение лучей; - фильтрация широкополосных лучей; - широкополосная микроскопия. |
Комплектующие:
|
Парт-номер |
Элемент |
Количество | |||||||
|
90851A |
90851B |
90851C |
90851D |
90861A |
90861B |
90861C |
90861D | ||
|
20080/20080-M |
Плита каркаса 3х3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
20550/20550-M |
Крепление 1х1 для круглых оптических элементов Ø1"/25 мм |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
|
20551/20551-М |
Крепление 1х2 для круглых оптических элементов Ø1"/25 мм |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
|
20950/20950-M |
Поворотное крепление 1х2 для зеркала Ø1"/25 мм |
0 |
0 |
2 |
2 |
0 |
0 |
2 |
2 |
|
20680/20680-M |
Крепление для круглых оптических элементов |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
|
20550/20550-M |
Крепление 1х1 для круглых оптических элементов Ø1"/25 мм |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
|
20551/20551-М |
Крепление 1х2 для круглых оптических элементов Ø1"/25 мм |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
20205/20205-M |
Трехгранный кинематический держатель круглых оптических элементов Ø1"/25 мм |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
|
20650/20650-M |
Ласточкин хвост (рельса) |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Направляющая |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Поставщик
|
3DOptix |
