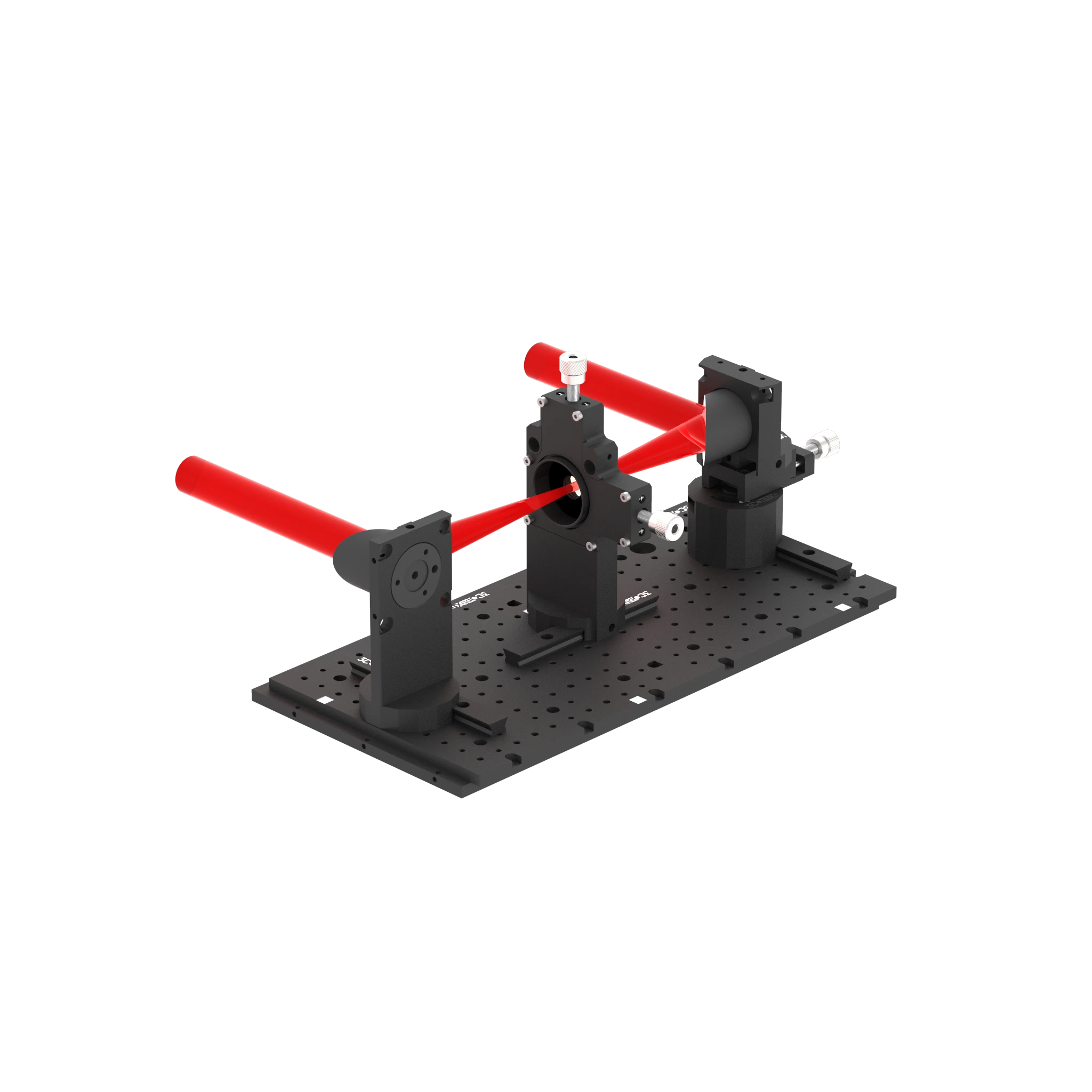

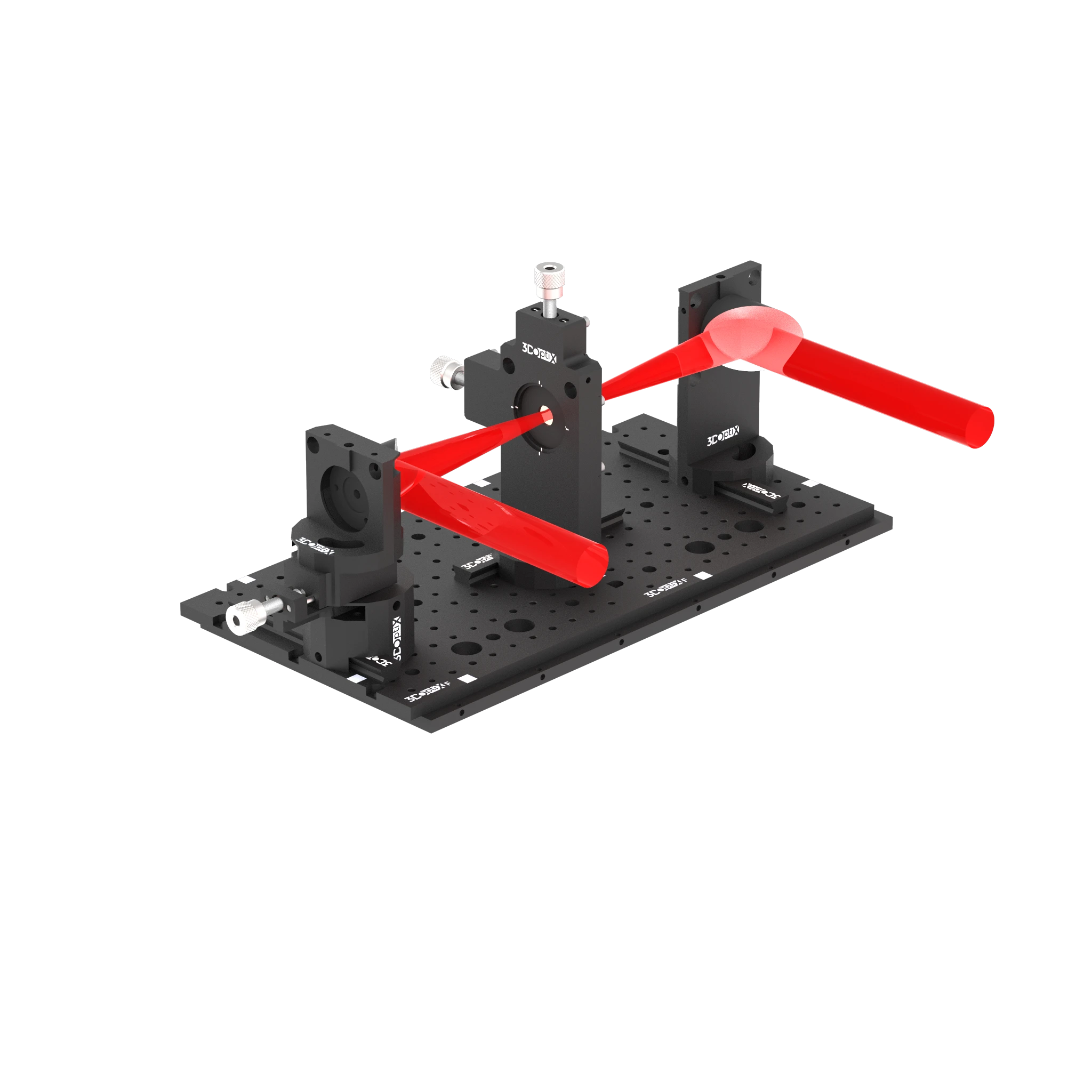

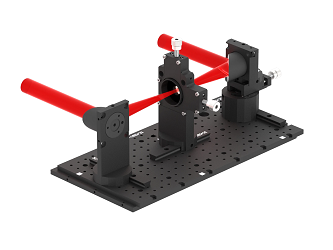

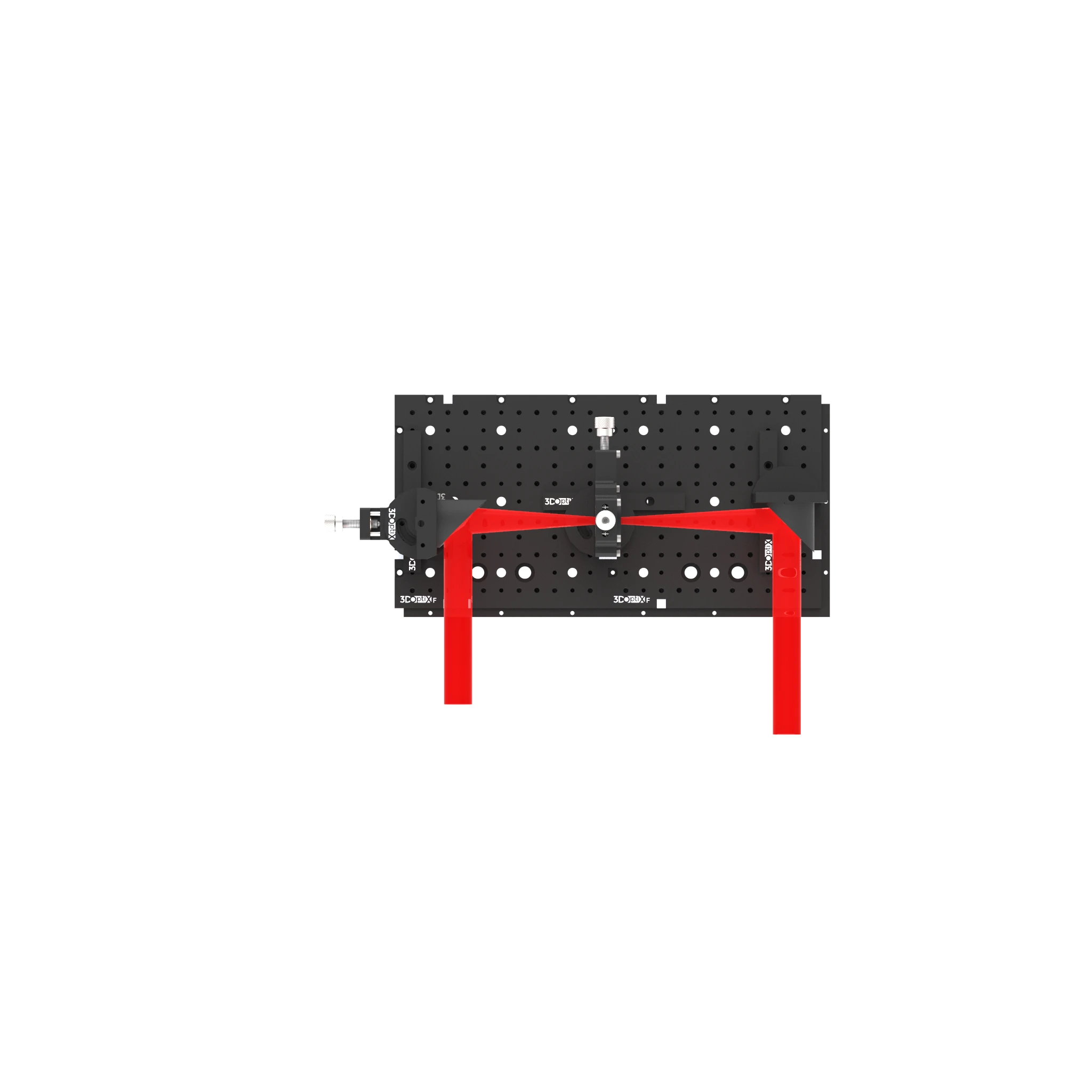

Устройство фильтрации луча 3DOptix основано на конфигурации оптического телескопа, который фокусирует на точечное отверстие, которое фильтрует пространственные моды более высокого порядка луча. Данные конфигурации телескопа использует два внеосевых параболических зеркала (диаметром 1 ’’ / 25 мм или 2 ’’ / 50 мм) с различным увеличением. Подобная конструкция позволяет использовать линзы с большим фокусным расстоянием при небольших габаритах телескопа.
|
Основные плюсы: - точность; - может использоваться вместе с другими системами 3DOptix; - легкость юстировки. |
Применение: - широкополосная коллимация; - расширение широкополосных лучей; - фильтрация широкополосных лучей; - широкополосная микроскопия. |
Комплектующие:
|
Парт-номер |
Элемент |
Количество | ||||
|
90841A |
90841B |
90842A |
90842B |
90843A | ||
|
20080/20080-M |
Плита каркаса 3х3 |
2 |
2 |
2 |
2 |
2 |
|
20551/20551-М |
Крепление 1х2 для круглых оптических элементов Ø1"/25 мм |
1 |
0 |
0 |
0 |
0 |
|
20950/20950-M |
Поворотное крепление 1х2 для зеркала Ø1"/25 мм |
0 |
1 |
0 |
0 |
0 |
|
40550/40550-M |
Крепление 1х1 для круглых оптических элементов Ø2"/50 мм |
0 |
0 |
1 |
1 |
2 |
|
20680/20680-M или 20551/20551-М |
Крепление для круглых оптических элементов |
1 |
1 |
1 |
1 |
1 |
|
20650/20650-M |
Ласточкин хвост (рельса) |
3 |
3 |
3 |
3 |
3 |
|
20665/20665-M |
Направляющая |
1 |
1 |
1 |
1 |
1 |
|
20550/20550-M |
Крепление 1х1 для круглых оптических элементов Ø1"/25 мм |
1 |
0 |
1 |
0 |
0 |
|
20700/20700-M |
Адаптер |
1 |
1 |
1 |
1 |
1 |
|
20900/20900-M |
Вращающееся крепление 1х1 для круглых оптических элементов Ø1"/25 мм |
0 |
1 |
0 |
1 |
1 |
|
20701/20701-M |
Адаптер 1х2 |
0 |
0 |
0 |
0 |
1 |
|
Поставщик
|
3DOptix |
