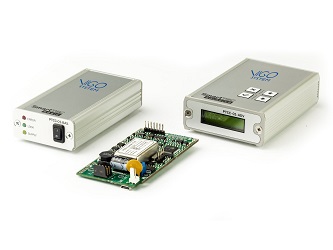

Температурные контроллеры серии PTCC-01 это программируемые высокоточные контроллеры термоэлектрических холодильников (TEC-контроллеры) для фотоприемников инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe). Данные температурные контроллеры отличаются низким уровнем собственных шумов и предназначены для работы с фотоприемниками компании VIGO Photonics. Они совместимы со всеми моделями предусилителей серии BIP, MIP, SIP, FIP, а также с программируемыми предусилителями серии PIP. Предлагаемые модели:
PTCC-01-OEM
- TEC-контроллер и источник питания предусилителя, без корпуса;
- настраивается с помощью бесплатного программного обеспечения Smart Manager;
- светодиодный индикатор состояния и разъёмы для подключения сигналов состояния и передачи данных.
PTCC-01-BAS
- TEC-контроллер и источник питания предусилителя, компактный корпус;
- настраивается с помощью бесплатного программного обеспечения Smart Manager;
- светодиодный индикатор состояния.
PTCC-01-ADV
- TEC-контроллер и источник питания предусилителя, компактный корпус;
- настраивается с помощью кнопок на корпусе или бесплатного программного обеспечения Smart Manager;
- жидкокристаллический индикатор состояния.
Особенности:
- невысокая стоимость;
- простота использования;
- компактные размеры;
- низкое энергопотребление;
- высокая стабильность и точность;
- предназначены для работы с детекторными модулями, состоящими из предусилителя и охлаждаемого ИК фотоприемника с 2-х, 3-х и 4-х ступенчатым термоэлектрическим охлаждением;
- совместимы со всеми моделями программируемых предусилителей серии PIP;
- программное обеспечение позволяет контролировать и регулировать ток, напряжение и температуру;
- защита от перегрузок по току, перенапряжений и перегрева;
- гальваническая развязка цепи питания и фильтрация электромагнитных помех;
- возможность обновления программного обеспечения (прошивки);
- обеспечивает надлежащее охлаждение датчика;
- встроенный источник питания для предусилителя.
Технические характеристики:
|
Характеристика |
Единица измерения |
Значение |
Условия и примечания | ||
|
Минимальное |
Типовое |
Максимальное | |||
|
Стабильность поддержания температуры |
K |
±0.01 |
Температура датчика Tdet = 233 K (-40 °C) | ||
|
Погрешность показаний температуры |
мK |
1 |
Температура датчика Tdet = 213 K (-60 °C) | ||
|
Время выхода на заданную температуру |
с |
25 45 60 |
Tdet = 233 K (-40 °C); ΔTdet = 0.1 K Tdet = 213 K (-60 °C); ΔTdet = 0.1 K Tdet = 193 K (-80 °C); ΔTdet = 0.1 K | ||
|
Максимальный ток термоэлектрического охладителя |
А |
1.2 0.45 0.45 |
2TE 3TE 4TE | ||
|
Диапазон выходного напряжения |
В |
3 |
14.5 | ||
|
Выходной ток встроенного источника питания |
мА |
±200 |
Выходное напряжение 3 ... 14.5 В | ||
|
Напряжение питания Vsup |
В |
9 |
16 |
Более широкий диапазон – на заказ. | |
|
Ток источника питания Isup |
мА |
500 |
ITEC = 0.45 А, UTEC = 7.5 В | ||
|
Сопротивление соединительного кабеля |
мОм |
1000 |
Суммарное сопротивление проводов, подключённых к термоэлектрическому охладителю. | ||
|
Размеры |
мм×мм×мм |
51×17.3×93
55×24.2×111.8
68.9×30.4×107.8 |
ширина×высота×глубина – PTCC-01-OEM ширина×высота×глубина – PTCC-01-BAS ширина×высота×глубина – PTCC-01-ADV | ||
|
Масса |
грамм |
51 155 190 |
PTCC-01-OEM PTCC-01-BAS PTCC-01-ADV | ||
|
Допустимая температура окружающего воздуха при хранении |
°C |
-25 |
+70 | ||
|
Допустимая температура окружающего воздуха при работе |
°C |
+5 |
+45 | ||
|
Относительная влажность воздуха |
% |
10 10 |
90 50 |
для температуры от +5 до +35 °C для температуры > +35 °C | |
Примечание: Электрические характеристики при температуре окружающего воздуха Ta = 20 °C.
