Описание

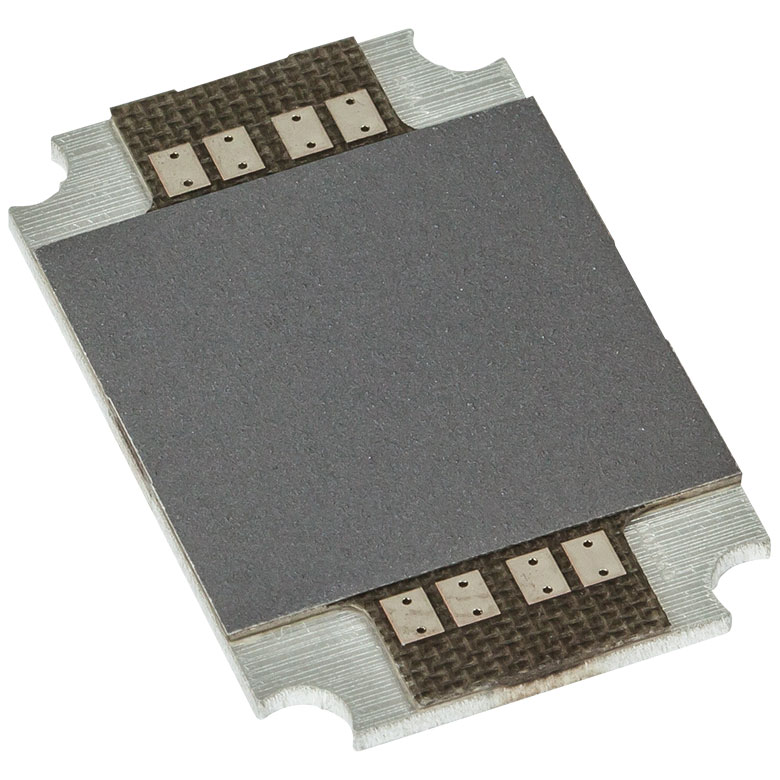

Позиционно-чувствительный тепловой детектор TD4HP18XA от Thorlabs — это широкополосный измеритель мощности и положения лазерного пучка, установленный на алюминиевую пластину. Детектор основан на принципе термоэлектрического эффекта и обеспечивает измерение мощности в диапазоне 1 мВт — 50 Вт в широкой спектральной полосе от 190 нм до 20 мкм. Пространственное разрешение составляет 50 мкм при активной площадке сенсора 18 × 18 мм.
Уникальная особенность детектора TD4HP18XA — способность одновременно измерять не только мощность лазерного пучка, но и его положение на площадке с точностью 50 мкм. Это позволяет контролировать юстировку оптических систем и направление распространения пучка без дополнительных позиционно-чувствительных устройств (PSD). Интегрированный NTC-термистор обеспечивает мониторинг температуры детектора. Монтаж на алюминиевую пластину упрощает установку в оптических стендах.
Характеристики
- Спектральный диапазон: 190 нм — 20 мкм (0.19 — 20 мкм)
- Диапазон мощности: 1 мВт — 50 Вт
- Пространственное разрешение: 50 мкм
- Активная площадь сенсора: 18.0 × 18.0 мм
- Принцип работы: термоэлектрический (тепловой)
- Монтаж: алюминиевая пластина
- Интегрированный термистор: NTC для измерения температуры
- Производитель: Thorlabs
Отрасли применения
- Лазерная юстировка: контроль положения и направления пучка в оптических системах
- Промышленная лазерная обработка: мониторинг выходного пучка мощных лазеров
- Лазерная медицина: измерение мощности и положения хирургических лазеров
- Научные лаборатории: широкополосный контроль мощности от УФ до среднего ИК
- ИК-спектроскопия: измерение мощности в среднем ИК диапазоне (CO₂ лазеры)
- Метрология: эталонные измерения мощности оптического излучения
- Оборонная промышленность: испытания высокомощных лазерных систем
