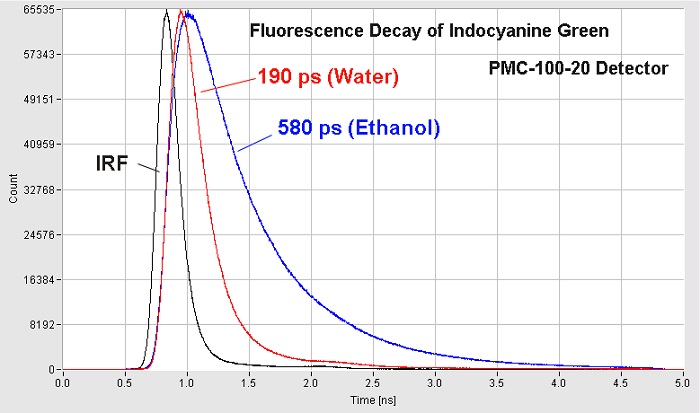

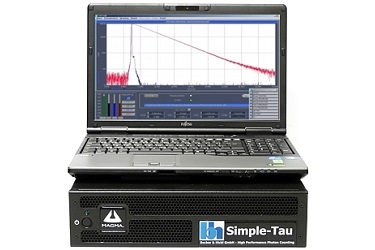

TCSPC система Simple-Tau 130 представляет собой основанную на TCSPC плате SPC-130 или SPC-130EM настольную автономную систему ультрабыстрого временно-коррелированного счёта фотонов в формате ноутбука с пикосекундным разрешением. В комплект поставки входит бесплатное программное обеспечение для работы с Windows 7/Vista/XP (другие версии доступны под запрос), настраиваемое на различные конфигурации плат и осуществляющее вычисления в реальном времени.
Особенности:
- компактная TCSPC система в виде ноутбука с высокоскоростным интерфейсом связи со сканирующим микроскопом и дополнительным блоком;
- содержит TCSPC модуль SPC-130 и контроллер детектора DDC-100;
- пикосекундное временное разрешение;
- ширина временного канала до 813 фс;
- электронное временное разрешение 2.5 пс (RMS) / 7 пс (FWHM);
- временное разрешение 25 пс с ФЭУ МКП;
- высокая скорость счета;
- беспрецедентная стабильность временной выборки;
- регистрация затухания флюоресценции;
- неограниченная последовательная запись в память;
- реальное отображение времени жизни красителя в гистограмме;
- регистрация фотонов в диапазоне до 1700 нм с ИК детекторами;
- быстрый способ обмена FLIM с памятью компьютера;
- многоспектральный FLIM;
- запись FCS;
- работает с любым типом (инвертированные и вертикальные) коммерческих сканирующих микроскопов;
- программное обеспечение под Windows 2000, NT, XP, Vista, 7, 8.

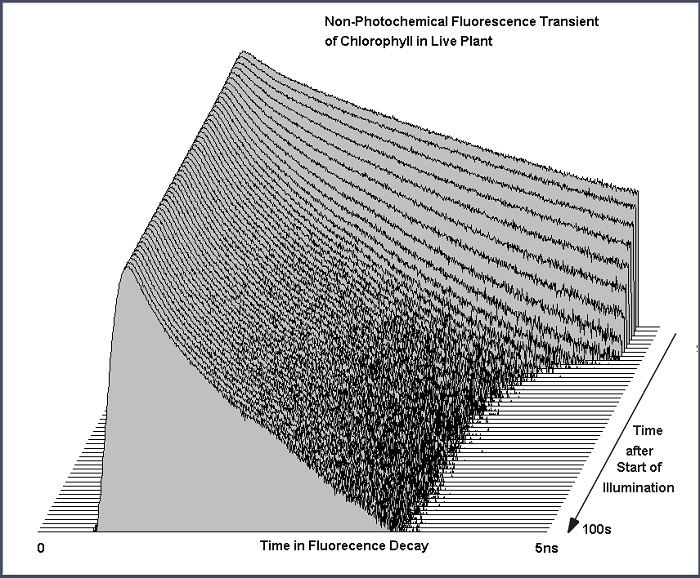

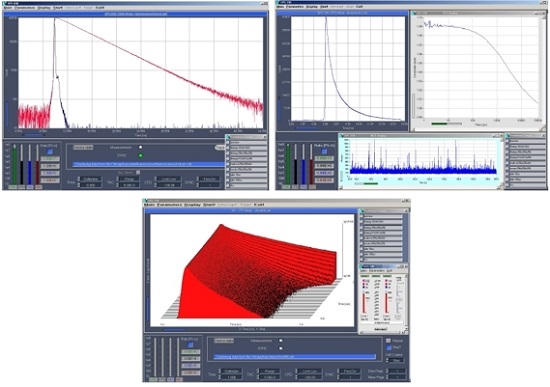

Особенности программного обеспечения:
- вычисление FCS, PCH и MCS следов в реальном времени;
- настройка FCS (флуоресцентной корреляционной спектроскопии) кривых в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим временных меток;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:
- флуоресценция;
- измерение времени жизни при флуоресценции;
- коррелированный по времени счет фотонов (TCSPC);
- флуоресцентная корреляционная спектрометрия;
- спектрометрия одиночных молекул.
Параметры TCSPC системы Simple-Tau 130:
|
Параметр |
Значение | |||
|
Фотонный канал (вход старт): |
| |||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Временное разрешение (FWHM/RMS) |
8 пс /5 пс | |||
|
Диапазон оптимального входного напряжения |
-50 мВ до -1В | |||
|
Минимальная ширина входного импульса |
400 пс | |||
|
Порог |
-20 мВ до -500 мВ | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Канал синхронизации (вход стоп): |
| |||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Диапазон оптимального входного напряжения |
-50 мВ до -1В | |||
|
Минимальная ширина входного импульса |
400 пс | |||
|
Порог |
-20 мВ до -500 мВ | |||
|
Частотный диапазон |
0 до 200 МГц | |||
|
Делитель частоты |
1-2-4 | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Время-амплитудный преобразователь/АЦП: |
| |||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||
|
Диапазон время-амплитудного преобразователя |
50 нс до 2 мкс | |||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||
|
Смещение ждущего усилителя |
0 до 100% время-амплитудного преобразователя | |||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 2 мкс | |||
|
Минимальное Время/Канал |
813 фс | |||
|
Принцип АЦП |
50 нс Flash АЦП с коррекцией ошибки | |||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | |||
|
Опрос данных (режим гистограммы): |
| |||
|
Метод |
многоразмерный гистограммный процесс на плате | |||
|
Мертвое время |
100 нс, не зависит от скорости компьютера | |||
|
Насыщенная скорость счета, на TCSPC канал/общая |
10 МГц | |||
|
Полезная скорость счета, на TCSPC канал/общая |
5 МГц | |||
|
Максимальное число кривых в памяти |
4096 |
1024 |
256 |
64 |
|
Число временных каналов/кривых |
64 |
256 |
1024 |
4096 |
|
Максимальное количество счетов/канал |
216-1 | |||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||
|
Время опроса |
0.1 мкс до 10 000 с | |||
|
Интервальное время дисплея |
100 мс до 1000 с | |||
|
Время повторения |
0.1 мкс до 1000 с | |||
|
Последовательная запись |
программируемый секвенсор | |||
|
Синхронизация со сканированием |
пиксель, линия и кадровый тактовый сигнал со сканирующего микроскопа | |||
|
Контроль счета |
1 бит TTL | |||
|
Экспериментальный триггер |
TTL | |||
|
Опрос данных (память FIFO/Time-Tag режим): |
| |||
|
Метод |
временные отметки индивидуальных фотонов и непрерывная запись на диск | |||
|
Мертвое время |
100 нс | |||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 3 | |||
|
Емкость буферной памяти FIFO (фотоны) |
128 Кб | |||
|
Разрешение макротаймера, внутренний тактовый сигнал |
50 нс, 12 бит | |||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||
|
Контроль кривой (внешняя маршрутизация) |
3 бита TTL | |||
|
Контроль счета |
1 бит TTL | |||
|
Запись формы сигнала |
непрерывные данные с временных меток, до 16 детекторных каналов | |||
|
Число счетов на временной канал |
неограниченно | |||
|
FCS вычисление |
алгоритм multi-tau, непрерывный расчет и подгонка | |||
|
Контроль детектора: |
| |||
|
Число независимо управляемых детекторов |
1 или 2 | |||
|
Разрешение управления коэффициентом усиления |
12 бит | |||
|
Диапазон напряжения pin 12 разъема 1 и 3 |
0 до +10 В | |||
|
Диапазон напряжения pin 13 разъема 1 и 3 |
0 до +0.9 В | |||
|
Постоянная выходного времени |
100 мс | |||
|
Отключение детектора при перегрузке |
через TTL сигнал от детекторного модуля PMC-100 или предусилителя | |||
|
Отключение сброса при перегрузке |
с помощью ПО и включением | |||
|
Управление затвором |
8 независимых сильноточных переключателей | |||
|
Максимальный ток переключения, одиночное переключение |
2 А | |||
|
Максимальный ток переключения, сумма всех переключателей |
5 А | |||
|
Максимальное напряжение выключения переключателей |
20 В | |||
|
Управление термоэлектрическими холодильниками |
для одного или двух детекторов | |||
|
Общее выходное напряжение |
0 до 5 В | |||
|
Выходной ток |
0 до 2 А | |||
|
Разрешение выходного напряжения и тока |
12 бит | |||
|
Рекомендуемые детекторы: |
PMC-100-1 охлаждаемый модуль ФЭУ; PMC-100-20 охлаждаемый модуль ИК ФЭУ; HPM-100-40 и HPM-100-50 GaAsP и GaAs гибридные детекторы; R3809U МКП ФЭУ, HVM-100 источник питания, HFA26-01 предусилитель; id100-20 и id100-50 SPAD детекторы; id220 InGaAs SPAD детекторы. | |||
|
