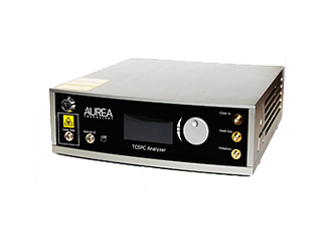

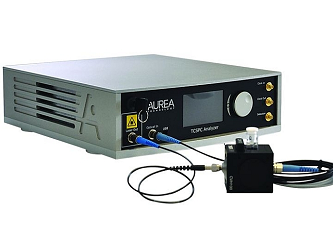

TCSPC система PICOXEA – это автономная высокотехнологичная система, объединяющая SPAD фотодиод, пикосекундный импульсный лазер и время-цифровой преобразователь (TDC – time-to-digital convertor) в одном корпусе. Система оснащена USB интерфейсом, GUI (графический интерфейс пользователя), и позволяет производить быструю обработку данных. PICOXEA совместима с LabVIEW и всеми наиболее часто используемыми языками программирования.
Представленная TCSPC система позволяет регистрировать очень слабые сигналы вплоть до одного фотона, и, таким образом, отлично подходит для задач флуоресцентной и фотолюминесцентной спектроскопии или время разрешенного счета фотонов. PICOXEA совместима с любым конфокальным микроскопом, в том числе с микроскопами с двухфотонным возбуждением и системами многофотонной томографии.
Особенности:
- Пикосекундный лазер;
- 1 или 2 независимых канала детектирования;
- Счет фотонов в видимом и ИК диапазоне;
- USB интерфейс, удаленное управление;
- Регистрация времени затухания флуоресценции;
- Совместимость с конфокальными микроскопами.
Применения:
- Микроскопия визуализации времени жизни флуоресценции (FLIM);
- Рефлектометрия;
- TCSPC измерения;
- Оптоволоконное детектирование.
Технические характеристики TCSPC системы PICOXEA
|
Параметр |
Значение | |
|
Лазерное излучение | ||
|
Длина волны |
405-1680 нм | |
|
Длительность импульса |
45-80 пс | |
|
Пиковая мощность |
до 250 мВт (регулируемая) | |
|
Частота следования импульсов |
20 МГц | |
|
Непрерывный режим работы (CW) |
Работа в режиме непрерывного излучения (опция) | |
|
Детектирование фотонов |
при 1550 нм |
при 750 нм |
|
Детектор |
InGaAs лавинный фотодиод в режиме Гейгера |
Si лавинный фотодиод в режиме Гейгера |
|
Спектральный диапазон |
900-1700 нм |
400-1060 нм |
|
Эффективность регистрации |
10-25% (регулируемое: шаг - 5%, стандартный) 10-30% (регулируемое: шаг - 10%, champion) |
до 60% (550 - 700 нм) |
|
Скорость темнового счета |
<5000 имп./сек при 10% (стандартный) <1000 имп./сек при 10% (champion) |
<100 имп./сек
|
|
Временной джиттер |
<200 пс при макс квантовой эффективности) |
<350 пс (<50 пс дополнительно) |
|
Мертвое время (мин.) |
1 мкс |
25 - 40 нс (тип.) |
|
Выходной сигнал |
TTL |
TTL |
|
Триггерный сигнал |
|
|
|
Внешний сигнал триггера |
до 20 МГц |
до 20 МГц |
|
Внутренний триггерный сигнал |
до 20 МГц |
до 20 МГц |
Характеристики лазерного излучения в зависимости от длины волны (FP лазеры)
|
PIXEA-XXXX |
Длина волны (нм) |
Спектральная ширина (нм) |
Ширина импульса (пс) |
Импульсная мощность (мВт) |
Средняя мощность (мВт) |
|
PIXEA-405 |
405 ± 15 |
< 5 |
< 45 |
> 300 |
2 |
|
PIXEA-440 |
440 ± 20 |
< 5 |
< 60 |
> 150 |
1.5 |
|
PIXEA-470 |
470 ± 10 |
< 5 |
< 60 |
> 150 |
1.5 |
|
PIXEA-480 |
480 ± 10 |
< 5 |
< 60 |
> 100 |
1 |
|
PIXEA-510 |
510 ± 20 |
< 10 |
< 120 |
> 100 |
1 |
|
PIXEA-635 |
635 ± 15 |
< 7 |
< 45 |
> 200 |
1.5 |
|
PIXEA-665 |
665 ± 15 |
< 7 |
< 45 |
> 200 |
1.5 |
|
PIXEA-690 |
690 ± 15 |
< 7 |
< 50 |
> 200 |
1.5 |
|
PIXEA-720 |
720 ± 30 |
< 7 |
< 50 |
> 200 |
1.5 |
|
PIXEA-770 |
770 ± 20 |
< 7 |
< 50 |
> 100 |
1 |
|
PIXEA-805 |
805 ± 20 |
< 7 |
< 50 |
> 100 |
1 |
|
PIXEA-830 |
830 ± 15 |
< 10 |
< 45 |
> 100 |
1 |
|
PIXEA-850 |
850 ± 15 |
< 10 |
< 50 |
> 100 |
1 |
|
PIXEA-880 |
880 ± 20 |
< 10 |
< 50 |
> 100 |
1 |
|
PIXEA-905 |
905 ± 15 |
< 10 |
< 50 |
> 100 |
1 |
|
PIXEA-940 |
940 ± 20 |
< 10 |
< 50 |
> 100 |
1 |
|
PIXEA-980 |
980 ± 20 |
< 10 |
< 50 |
> 100 |
1 |
|
PIXEA-1060 |
1060 ± 20 |
< 15 |
< 60 |
> 100 |
1 |
|
PIXEA-1310 |
1310 ± 20 |
< 15 |
< 35 |
> 50 |
1 |
|
PIXEA-1550 |
1550 ± 20 |
< 15 |
< 35 |
> 50 |
1 |
|
PIXEA-1680 |
1680 ± 25 |
< 10 |
< 70 |
> 100 |
1 |
Характеристики лазерного излучения в зависимости от длины волны (DFB лазеры)
|
Лазер |
Длина волны (нм) |
Спектральная ширина (нм) |
Ширина импульса (пс) |
Импульсная мощность (мВт) |
Средняя мощность (мВт) |
|
PIXEA-850-DFB |
852±2 |
< 0.5 |
< 90 |
>100 |
0.5 |
|
PIXEA-1064-DFB |
1064 ± 2 |
< 0.5 |
< 60 |
> 100 |
0.5 |
|
PIXEA-1310-DFB |
1310 ± 2 |
< 0.5 |
< 30 |
> 50 |
0.5 |
|
PIXEA-1550-DFB |
1550 ± 2 |
< 0.5 |
< 30 |
> 50 |
0.5 |
|
PIXEA-1610-DFB |
1610 ± 2 |
< 0.5 |
< 30 |
> 50 |
0.5 |
|
Поставщик
|
AUREA Technology |
