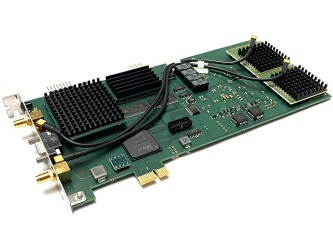

SPC-180NX - это TCSPC модуль для визуализации коррелированного по времени счета фотонов с высоким временным разрешением. Плата SPC-180NX Becker & Hickl может использоваться для традиционных измерений времени жизни флуоресценции, спектроскопии одиночных молекул, записи FCS и FCCS, FLIM, мозаичного FLIM, FLITS и комбинированных приложений FLIM / PLIM.
Минимальная ширина временного канала составляет 407 фс. Эта плата Becker & Hickl предлагает все стандартные режимы распределения фотонов, режим непрерывного потока, режим FIFO (временные метки) и режим FIFO Imaging (FLIM). Плата SPC-180NX особенно рекомендуется для приложений, которые требуют достижения предельного временного разрешения от сверхпроводящих детекторов, MCP PMT фотоумножителей и быстрых гибридных детекторов. Плата имеет интерфейс PCI и может быть легко установлена практически на всех ПК.
|
Особенности: - Временное разрешение канала до 407 фс; - Электронное временное разрешение 1.6 пс (RMS) / 3.5 пс (FWHM); - Скорость счета насыщения 12 МГц; - Мертвое время 80 нс; - Работа с частотой повторения лазера до 150 МГц; - Визуализация времени жизни флуоресценции; - Применения FLIM, PLIM, FLITS, FCS, мозаичный FLIM; - Бесплатное программное обеспечение для Windows Vista / 7/8/10 (расчет в реальном времени и подгонка кривых FCS); - Параллельная работа до 4 TCSPC модулей.
|

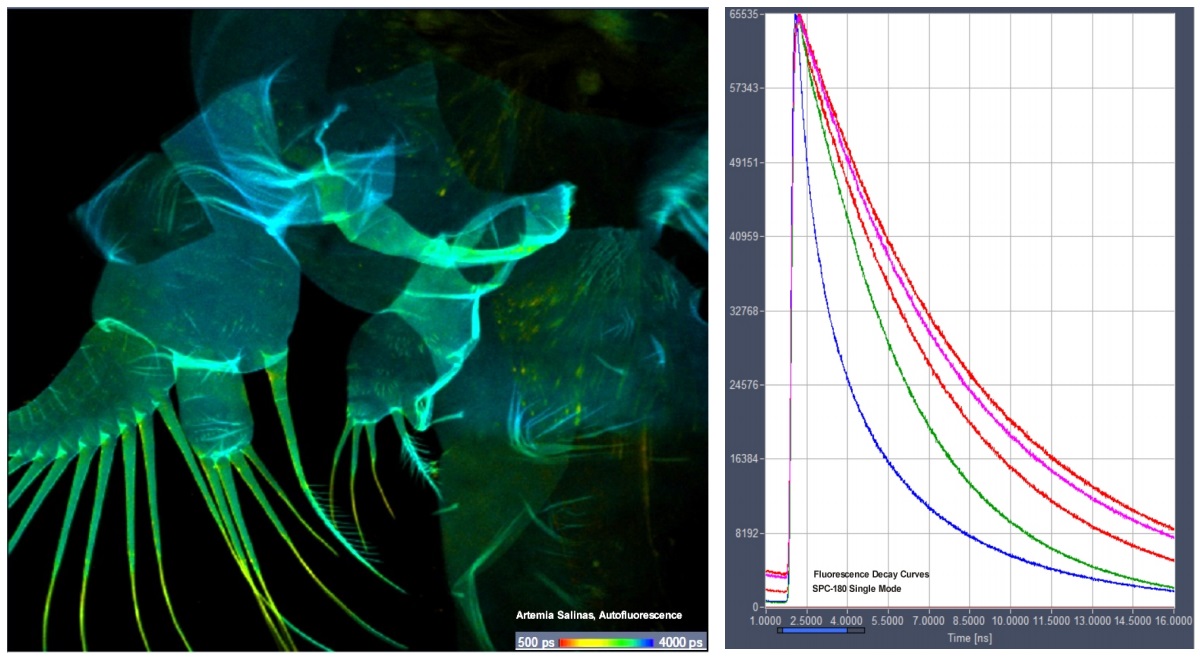

Применения: - Эксперименты по затуханию флуоресценции; - Одноволновый FLIM, многоволновый FLIM; - Одновременный FLIM / PLIM; - Мозаичный FLIM; - Визуализация метаболизма; - Двойная экспоненциальная визуализация FRET; - FLIM быстрых физиологических процессов; - Запись переходных процессов Ca2+; - fNIRS и NIRS эксперименты; - Спектроскопия одиночных молекул; - Корреляция флуоресценции. |
Технические характеристики TCSPC плат SPC-180NX:
|
Параметр |
Значение | |||
|
Фотонный канал (вход старт): | ||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Полоса пропускания дискриминатора |
4 ГГц | |||
|
Временное разрешение (FWHM/RMS) |

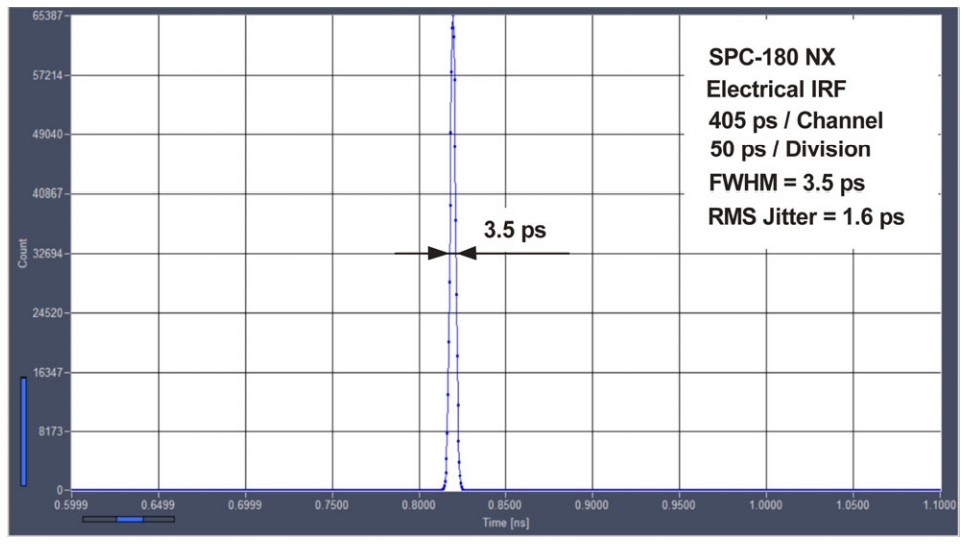

3.5 пс /1.6 пс | |||
|
Изменение во времени IRF |
<0.4 пс в течение 100 с | |||
|
Диапазон оптимального входного напряжения |
-30 мВ до -500 мВ | |||
|
Минимальная ширина входного импульса |
200 пс | |||
|
Порог |
0 мВ до -250 мВ | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Канал синхронизации (вход стоп): | ||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||
|
Полоса пропускания дискриминатора |
4 ГГц | |||
|
Диапазон оптимального входного напряжения |
-30 мВ до -500 мВ | |||
|
Минимальная ширина входного импульса |
200 пс | |||
|
Порог |
0 мВ до -250 мВ | |||
|
Частотный диапазон |
0 до 150 МГц | |||
|
Делитель частоты |
1-2-4 | |||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||
|
Время-амплитудный преобразователь/АЦП: | ||||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||
|
Диапазон время-амплитудного преобразователя |
25 нс до 2.5 мкс | |||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||
|
Смещение ждущего усилителя |
0 до 50% время-амплитудного преобразователя | |||
|
Временной диапазон, включая ждущий усилитель |
1.67 нс до 2.5 мкс | |||
|
Минимальное Время/Канал |
407 фс | |||
|
Принцип АЦП |
50 нс Flash АЦП с коррекцией ошибки | |||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | |||
|
Опрос данных (режим гистограммы): | ||||
|
Метод |
многоразмерный гистограммный процесс на плате | |||
|
Мертвое время |
80 нс, не зависит от скорости компьютера | |||
|
Насыщенная скорость счета |
12 МГц | |||
|
Полезная скорость счета |
6 МГц | |||
|
Максимальное количество счетов/временной канал |
216-1 | |||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||
|
Время опроса |
0.1 мкс до 100 000 с | |||
|
Интервальное время дисплея |
10 мс до 100 000 с | |||
|
Время повторения |
0.1 мкс до 100 000 с | |||
|
Контроль кривой (внутренний) |
неограниченное время записи в режиме кривой и сканирования | |||
|
Синхронизация со сканированием |
пиксель, линия и кадр из сканирующего устройства | |||
|
Контроль счета |
1 бит TTL | |||
|
Экспериментальный триггер |
TTL | |||
|
Опрос данных (память FIFO/Time-Tag режим): | ||||
|
Метод |
отметки длины волны и времени индивидуальных фотонов и непрерывная запись на диск | |||
|
Отображение на дисплее |
спадающая функция, FCS, Cross-FCS, PCH, MCS следы | |||
|
Вычисление FCS |
алгоритм multi-tau, вычисления и подгонка в непрерывном режиме | |||
|
Число импульсов спада/запись длины волны |
неограниченно | |||
|
Мертвое время |
80 нс | |||
|
Насыщенная скорость счета, пик |
12 МГц | |||
|
Поддерживаемая скорость счета (ограничена скоростью шины) |
5 МГц | |||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 4 | |||
|
Разрешение макротаймера, внутренний тактовый сигнал |
25 нс, 12 бит | |||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||
|
Контроль кривой (внешняя маршрутизация) |
4 бита TTL | |||
|
Контроль счета |
4 бит TTL | |||
|
Опрос данных (память FIFO/Time-Tag Imaging режим): | ||||
|
Метод |
накопление изображений из информации о меченных временах и длинах волн | |||
|
Непрерывное отображение |
до 8 изображений в различных окнах времени и длин волн | |||
|
Синхронизация со сканером |
через импульсы Frame Clock, Line Clock, Pixel Clock | |||
|
Детектор/каналы длины волны |
1 до 16 | |||
|
Разрешение изображения, 64 битное SPCM ПО: | ||||
|
Число временных каналов |
64 |
256 |
1024 |
4096 |
|
Число пикселей, 1 детекторный канал |
4096х4096 |
2048х2048 |
1024х1024 |
512х512 |
|
Число пикселей, 16 детекторных каналов |
1024х1024 |
512х512 |
256х256 |
128х128 |
|
Рабочие требования: | ||||
|
Требования к компьютеру |
ПК Pentium, рекомендуется многоядерный процессор, >8Гб RAM и 64 битная ОС | |||
|
Тип используемой шины |
PCI | |||
|
Количество используемых PCI слотов |
1 | |||
|
Энергопотребление |
около 12 Вт при +12 В | |||
|
Габаритные размеры |
230х130х18 мм | |||
|
Поставщик
|
Becker&Hickl |
