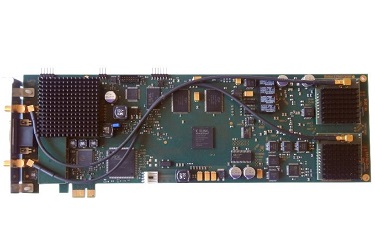

TCSPC плата SPC-160PCIE для счета единичных фотонов с корреляцией по времени представляет собой обновленную версию платы SPC-160 компании Becker&Hickl с интерфейсом PCI Express. Этот модуль для счета фотонов имеет превосходное временное разрешение 2.5 пс, минимальную ширину временного канала 813 фс, а также мертвое время всего лишь 80 нс. Новая TCSPC плата SPC-160PCIE содержит полный набор функций доступный для SPC-160, такие как однократная и многократная запись кривых затухания флуоресценции, гистограммы, многоволновая запись, FCS метки, FLIM (визуализация флуоресценции), одновременный FLIM и PLIM режим, многоволновый FLIM режим, пространственный и временной мозаичный FLIM режим. В сочетании с 64-битным программным обеспечением SPCM компании Becker&Hickl изображения флуоресценции могут быть записаны в формате до 2048x2048 пикселей в 256 временных каналах на пиксель. Дополнительный счетчик записывает информацию об интенсивности в пикселе с мертвым временем <10 нс параллельно с получением FLIM изображений.
Особенности:
- полоса пропускания входного дискриминатора 4 ГГц;
- улучшенное разрешение для очень быстрых детекторов;
- низкочастотное временное дрожание;
- визуализации времени затухания флуоресценции (FLIM);
- мозаичный режим FLIM;
- универсальный режим визуализации;
- параллельная работа 2, 3 или 4 модулей;

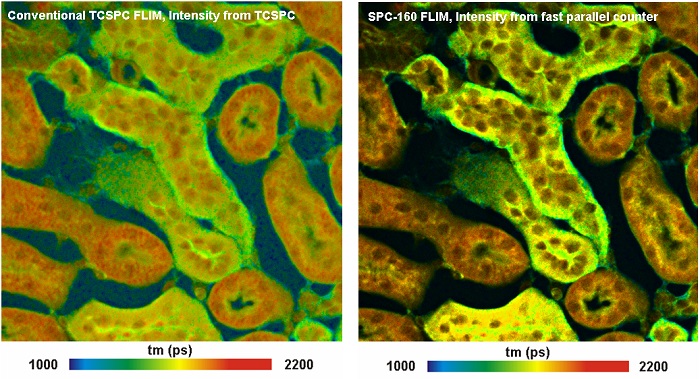

- параллельный канал счета для FLIM интенсивностей;
- насыщенная скорость счета 12.5 МГц;
- мертвое время 80 нс;
- обратный старт/стоп – частота повторения до 150 МГц;
- электронное временное разрешение (джиттер) 2.5 пс (RMS);
- временное разрешение канала до 813 фс;
- специализированное ПО для Windows 7/8/Vista/XP;
- прямое подключение к детекторам для счета фотонов.
Особенности программного обеспечения:

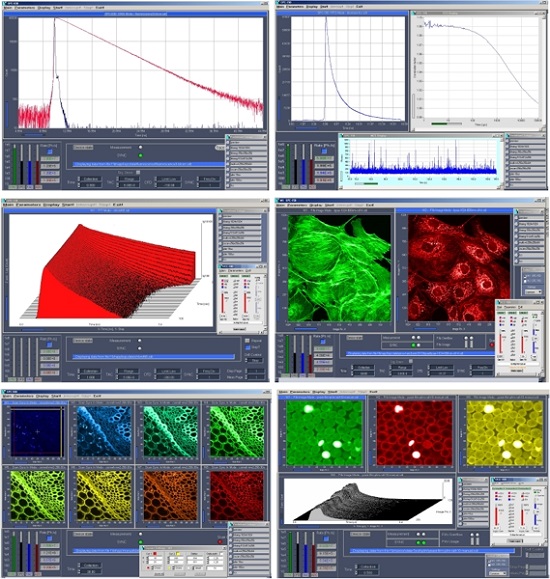

- визуализация FLIM изображений;
- вычисление FCS, PCH и MCS следов в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим визуализации;
- режим временных меток;
- режим визуализации временных меток;
- интегрированный контроль сканирования;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- визуализация многоспектральных FLIM изображений;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:
- измерение времени жизни при флуоресценции;
- многоспектральное измерение времени жизни;
- запись пролетных эффектов времени жизни при флуоресценции;
- односпектральный и многоспектральный FLIM;
- мозаичный FLIM, продольный, боковой;
- одновременный PLIM и FLIM режим;
- визуализация при флуоресцентном резонансном переносе энергии (FRET);
- запись переходных процессов Сa2+;
- функциональная инфракрасная спектроскопия;
- спектрометрия одиночных молекул;
- анализ гистограмм FCS, FCCS, счета фотонов.
Параметры TCSPC платы SPC-160PCIE:
|
Параметр |
Значение | ||||||||||
|
Фотонный канал (вход старт): | |||||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | ||||||||||
|
Полоса пропускания дискриминатора |
4 ГГц | ||||||||||
|
Временное разрешение (FWHM/RMS) |
6.6 пс /2.5 пс | ||||||||||
|
Изменение во времени IRF |
<1 пс в течение 50 с | ||||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -500 мВ | ||||||||||
|
Минимальная ширина входного импульса |
200 пс | ||||||||||
|
Порог |
0 мВ до -250 мВ | ||||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | ||||||||||
|
Канал синхронизации (вход стоп): | |||||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | ||||||||||
|
Полоса пропускания дискриминатора |
4 ГГц | ||||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -500 мВ | ||||||||||
|
Минимальная ширина входного импульса |
200 пс | ||||||||||
|
Порог |
0 мВ до -250 мВ | ||||||||||
|
Частотный диапазон |
0 до 150 МГц | ||||||||||
|
Делитель частоты |
1-2-4 | ||||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | ||||||||||
|
Время-амплитудный преобразователь/АЦП: | |||||||||||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | ||||||||||
|
Диапазон время-амплитудного преобразователя |
50 нс до 5 мкс | ||||||||||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | ||||||||||
|
Смещение ждущего усилителя |
0 до 50% время-амплитудного преобразователя | ||||||||||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 5 мкс | ||||||||||
|
Минимальное Время/Канал |
813 фс | ||||||||||
|
Принцип АЦП |
50 нс Flash АЦП с коррекцией ошибки | ||||||||||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | ||||||||||
|
Опрос данных (режим гистограммы): | |||||||||||
|
Метод |
многоразмерный гистограммный процесс на плате | ||||||||||
|
Мертвое время |
80 нс, не зависит от скорости компьютера | ||||||||||
|
Насыщенная скорость счета |
12.5 МГц | ||||||||||
|
Полезная скорость счета |
6.25 МГц | ||||||||||
|
Временные каналы/пиксель |
4096 |
1024 |
256 |
64 |
16 |
4 |
1 | ||||
|
Максимальная площадь сканирования |
16х16 |
64х64 |
128х128 |
256х256 |
512х512 |
1024х1024 |
2048х2048 | ||||
|
Максимальное количество счетов/временной канал |
216-1 | ||||||||||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | ||||||||||
|
Время опроса |
0.1 мкс до 100 000 с | ||||||||||
|
Интервальное время дисплея |
0.1 мкс до 100 000 с | ||||||||||
|
Время повторения |
0.1 мкс до 100 000 с | ||||||||||
|
Контроль кривой (внутренний) |
программируемый секвенсор, неограниченное время записи в режиме кривой и сканирования | ||||||||||
|
Синхронизация со сканированием |
пиксель, линия и кадр из сканирующего устройства | ||||||||||
|
Контроль счета |
1 бит TTL | ||||||||||
|
Экспериментальный триггер |
TTL | ||||||||||
|
Опрос данных (память FIFO/Time-Tag режим): | |||||||||||
|
Метод |
отметки длины волны и времени индивидуальных фотонов и непрерывная запись на диск | ||||||||||
|
Отображение на дисплее |
спадающая функция, FCS, Cross-FCS, PCH, MCS следы | ||||||||||
|
Вычисление FCS |
алгоритм multi-tau, вычисления и подгонка в непрерывном режиме | ||||||||||
|
Число импульсов спада/запись длины волны |
неограниченно | ||||||||||
|
Мертвое время |
80 нс | ||||||||||
|
Насыщенная скорость счета, пик |
12.5 МГц | ||||||||||
|
Поддерживаемая скорость счета (ограничена скоростью шины) |
тип. 4 МГц | ||||||||||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 4 | ||||||||||
|
Емкость буферной памяти FIFO (фотоны) |
2 Мб | ||||||||||
|
Разрешение макротаймера, внутренний тактовый сигнал |
50 нс, 12 бит | ||||||||||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | ||||||||||
|
Контроль кривой (внешняя маршрутизация) |
4 бита TTL | ||||||||||
|
Контроль счета |
1 бит TTL | ||||||||||
|
Опрос данных (память FIFO/Time-Tag Imaging режим): | |||||||||||
|
Метод |
накопление изображений из информации о меченных временах и длинах волн | ||||||||||
|
Непрерывное отображение |
до 8 изображений в различных окнах времени и длин волн | ||||||||||
|
Синхронизация со сканером |
через импульсы Frame Clock, Line Clock, Pixel Clock | ||||||||||
|
Детектор/каналы длины волны |
1 до 16 | ||||||||||
|
Разрешение изображения, 64 битное SPCM ПО: | |||||||||||
|
Число временных каналов |
64 |
256 |
1024 |
4096 |
4096 |
4096 | |||||
|
Число пикселей, 1 детекторный канал |
4096х4096 |
2048х2048 |
1024х1024 |
512х512 |
256х256 |
128х128 | |||||
|
Число пикселей, 16 детекторных каналов |
1024х1024 |
512х512 |
256х256 |
128х128 |
128х128 |
128х128 | |||||
|
Рабочие требования: | |||||||||||
|
Требования к компьютеру |
ПК Pentium, рекомендуется многоядерный процессор, >8Гб RAM и 64 битная ОС | ||||||||||
|
Тип используемой шины |
PCI | ||||||||||
|
Количество используемых PCI слотов |
1 | ||||||||||
|
Энергопотребление |
около 12 Вт при +5В, 0.7 Вт при +12 В | ||||||||||
|
Габаритные размеры |
312х130х15 мм | ||||||||||
|
