Поставщик
|
Becker&Hickl |
|
Тип прибора
|
TCSPC платы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
TCSPC платы |

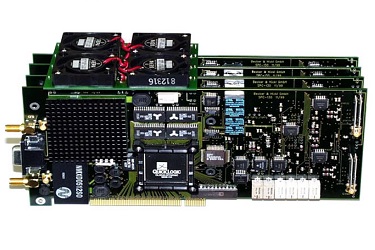

TCSPC плата SPC-154 представляет собой 4 канальную плату подсчета единичных фотонов с корреляцией по времени для флуоресцентной корреляционной спектроскопии и визуализации времени затухания флуоресценции (FLIM). В комплект поставки входит бесплатное программное обеспечение для работы с Windows 7/8/Vista/XP (другие версии доступны под запрос), настраиваемое на различные конфигурации плат и осуществляющее вычисления в реальном времени.
Особенности:
- 4 полностью параллельных TCSPC канала;
- очень высокая чувствительность;
- многодетекторная/многоспектральная работа во всех 4 каналах;

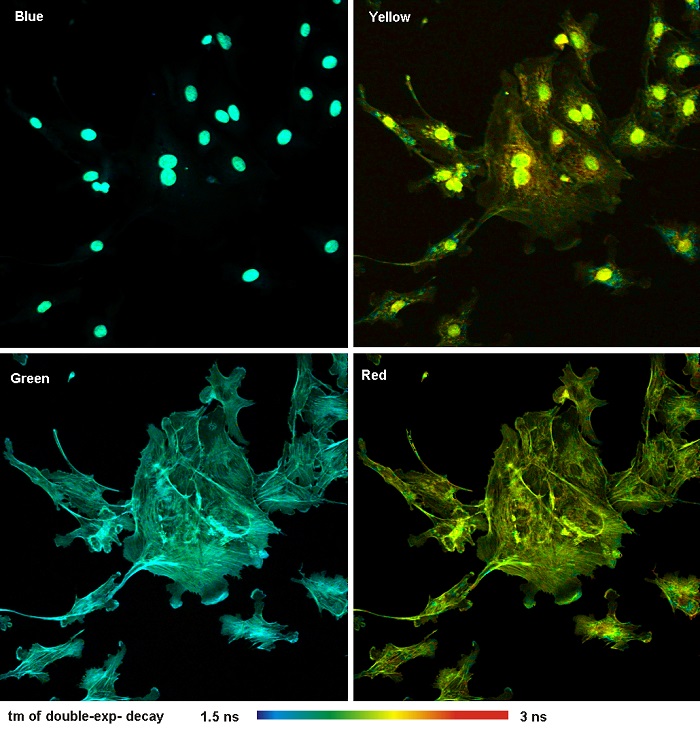

- визуализации времени затухания флуоресценции (FLIM);
- мозаичный режим FLIM;
- универсальный режим визуализации;
- высокоскоростной опрос;
- режим распределения фотонов и режим временных меток;
- неограниченная последовательная запись кривых или изображений;
- визуализация в режиме гистрограммы и режиме временных меток;
- общая насыщенная скорость счета 40 МГц;
- общая используемая записываемая скорость счета до 20 МГц;
- мертвое время 100 нс;
- электронное временное разрешение 6.6 пс (RMS) / 2.5 пс (FWHM);
- временное разрешение канала до 813 фс;
- специализированное ПО для Windows 7/8/Vista/XP;
- прямое подключение к детекторам для счета фотонов.

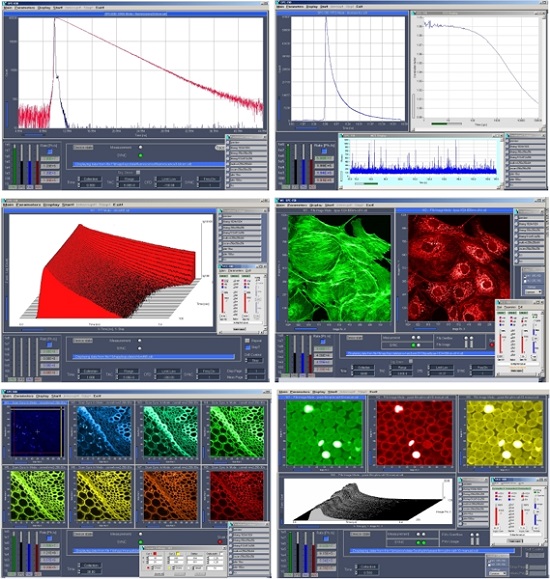

Особенности программного обеспечения:
- визуализация FLIM изображений;
- вычисление FCS, PCH и MCS следов в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим визуализации;
- режим временных меток;
- режим визуализации временных меток;
- интегрированный контроль сканирования;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- визуализация многоспектральных FLIM изображений;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:
- измерение времени жизни при флуоресценции;
- диффузная оптическая корреляция;
- многоспектральное измерение времени жизни;
- запись пролетных эффектов времени жизни при флуоресценции;
- односпектральный и многоспектральный FLIM;
- мозаичный FLIM, продольный, боковой;
- одновременный PLIM и FLIM режим;
- визуализация при флуоресцентном резонансном переносе энергии (FRET);
- функциональная инфракрасная спектроскопия;
- спектрометрия одиночных молекул;
- анализ гистограмм FCS, FCCS, счета фотонов.
Параметры TCSPC платы SPC-154:
|
Параметр |
Значение | |||||||||
|
Фотонный канал (вход старт): |
| |||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||||||
|
Временное разрешение (FWHM/RMS) |
6.6 пс /2.5 пс | |||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1 В | |||||||||
|
Минимальная ширина входного импульса |
400 пс | |||||||||
|
Порог |
0 мВ до -500 мВ | |||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||||||
|
Канал синхронизации (вход стоп): |
| |||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1 В | |||||||||
|
Минимальная ширина входного импульса |
400 пс | |||||||||
|
Порог |
0 мВ до -500 мВ | |||||||||
|
Частотный диапазон |
0 до 150 МГц | |||||||||
|
Делитель частоты |
1-2-4 | |||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||||||
|
Время-амплитудный преобразователь/АЦП: |
| |||||||||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||||||||
|
Диапазон время-амплитудного преобразователя |
50 нс до 2 мкс | |||||||||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||||||||
|
Смещение ждущего усилителя |
0 до 100% время-амплитудного преобразователя | |||||||||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 5 мкс | |||||||||
|
Минимальное Время/Канал |
813 фс | |||||||||
|
Принцип АЦП |
50 нс Flash АЦП с коррекцией ошибки | |||||||||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | |||||||||
|
Опрос данных (режим гистограммы): |
| |||||||||
|
Метод |
многоразмерный гистограммный процесс на плате | |||||||||
|
Мертвое время |
100 нс, не зависит от скорости компьютера | |||||||||
|
Насыщенная скорость счета, на TCSPC канал/общая |
10 МГц/40 МГц | |||||||||
|
Полезная скорость счета, на TCSPC канал/общая |
5 МГц/20 МГц | |||||||||
|
Временные каналы/пиксель |
4096 |
1024 |
256 |
64 |
16 |
4 |
1 | |||
|
Максимальная площадь сканирования |
16х16 |
64х64 |
128х128 |
256х256 |
512х512 |
1024х1024 |
2048х2048 | |||
|
Максимальное количество счетов/временной канал |
216-1 | |||||||||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||||||||
|
Время опроса |
0.1 мкс до 100 000 с | |||||||||
|
Интервальное время дисплея |
0.1 мкс до 100 000 с | |||||||||
|
Время повторения |
0.1 мкс до 100 000 с | |||||||||
|
Контроль кривой (внутренний) |
программируемый секвенсор, неограниченное время записи в режиме кривой и сканирования | |||||||||
|
Синхронизация со сканированием |
пиксель, линия и кадр из сканирующего устройства | |||||||||
|
Контроль счета |
1 бит TTL | |||||||||
|
Экспериментальный триггер |
TTL | |||||||||
|
Опрос данных (память FIFO/Time-Tag режим): |
| |||||||||
|
Метод |
отметки длины волны и времени индивидуальных фотонов и непрерывная запись на диск | |||||||||
|
Отображение на дисплее |
спадающая функция, FCS, Cross-FCS, PCH, MCS следы | |||||||||
|
Вычисление FCS |
алгоритм multi-tau, вычисления и подгонка в непрерывном режиме | |||||||||
|
Число импульсов спада/запись длины волны |
неограниченно | |||||||||
|
Мертвое время |
100 нс | |||||||||
|
Насыщенная скорость счета, пик |
10 МГц | |||||||||
|
Поддерживаемая скорость счета (ограничена скоростью шины) |
тип. 4 МГц | |||||||||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 4 | |||||||||
|
Емкость буферной памяти FIFO (фотоны) |
2 Мб | |||||||||
|
Разрешение макротаймера, внутренний тактовый сигнал |
25 нс, 12 бит | |||||||||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||||||||
|
Контроль кривой (внешняя маршрутизация) |
4 бита TTL | |||||||||
|
Контроль счета |
1 бит TTL | |||||||||
|
Опрос данных (память FIFO/Time-Tag Imaging режим): |
| |||||||||
|
Метод |
накопление изображений из информации о меченных временах и длинах волн | |||||||||
|
Непрерывное отображение |
до 8 изображений в различных окнах времени и длин волн | |||||||||
|
Синхронизация со сканером |
через импульсы Frame Clock, Line Clock, Pixel Clock | |||||||||
|
Детектор/каналы длины волны |
1 до 16 | |||||||||
|
Разрешение изображения, 64 битное SPCM ПО: |
| |||||||||
|
Число временных каналов |
64 |
256 |
1024 |
4096 | ||||||
|
Число пикселей, 1 детекторный канал |
4096х4096 |
2048х2048 |
1024х1024 |
512х512 | ||||||
|
Число пикселей, 16 детекторных каналов |
1024х1024 |
512х512 |
256х256 |
128х128 | ||||||
|
Рабочие требования: |
| |||||||||
|
Требования к компьютеру |
ПК Pentium, рекомендуется многоядерный процессор или блок расширения Simple Tau | |||||||||
|
Тип используемой шины |
PCI | |||||||||
|
Количество используемых PCI слотов |
4 | |||||||||
|
Энергопотребление |
около 60 Вт при +5В, 0.7 Вт при +12 В | |||||||||
|
Габаритные размеры |
240х130х85 мм | |||||||||
